Balluff BTL PF 400 Series User Manual

www.balluff.com 11deutsch
5
Einbau und Anschluss (Fortsetzung)
5.3 Freie Positionsgeber
Beim Einbau des Positionsgebers beachten:
– Um die Genauigkeit des magnetostriktiven Positions-
messsystems zu gewährleisten, wird der Positionsge-
ber mit nichtmagnetisierbaren Schrauben (Edelstahl,
Messing, Aluminium) am bewegten Maschinenteil
befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum BTL verlaufenden Bahn führen.
– Der Abstand A zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10mm betragen (siehe Bild 5-4 bis Bild 5-8).
– Für den Abstand B zwischen Positionsgeber und BTL
und für den Mittenversatz C (siehe Bild 5-4 bis Bild 5-8)
folgende Werte einhalten:
Typ der Positionsgeber Abstand B
1)
Versatz C
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
Der gewählte Abstand muss über die gesamte Messlänge konstant
bleiben.
2)
Für optimale Messergebnisse: 6…8mm
Tab. 5-1: Abstand und Versatz für Positionsgeber (siehe Bild 5-4 bis
Bild 5-8)

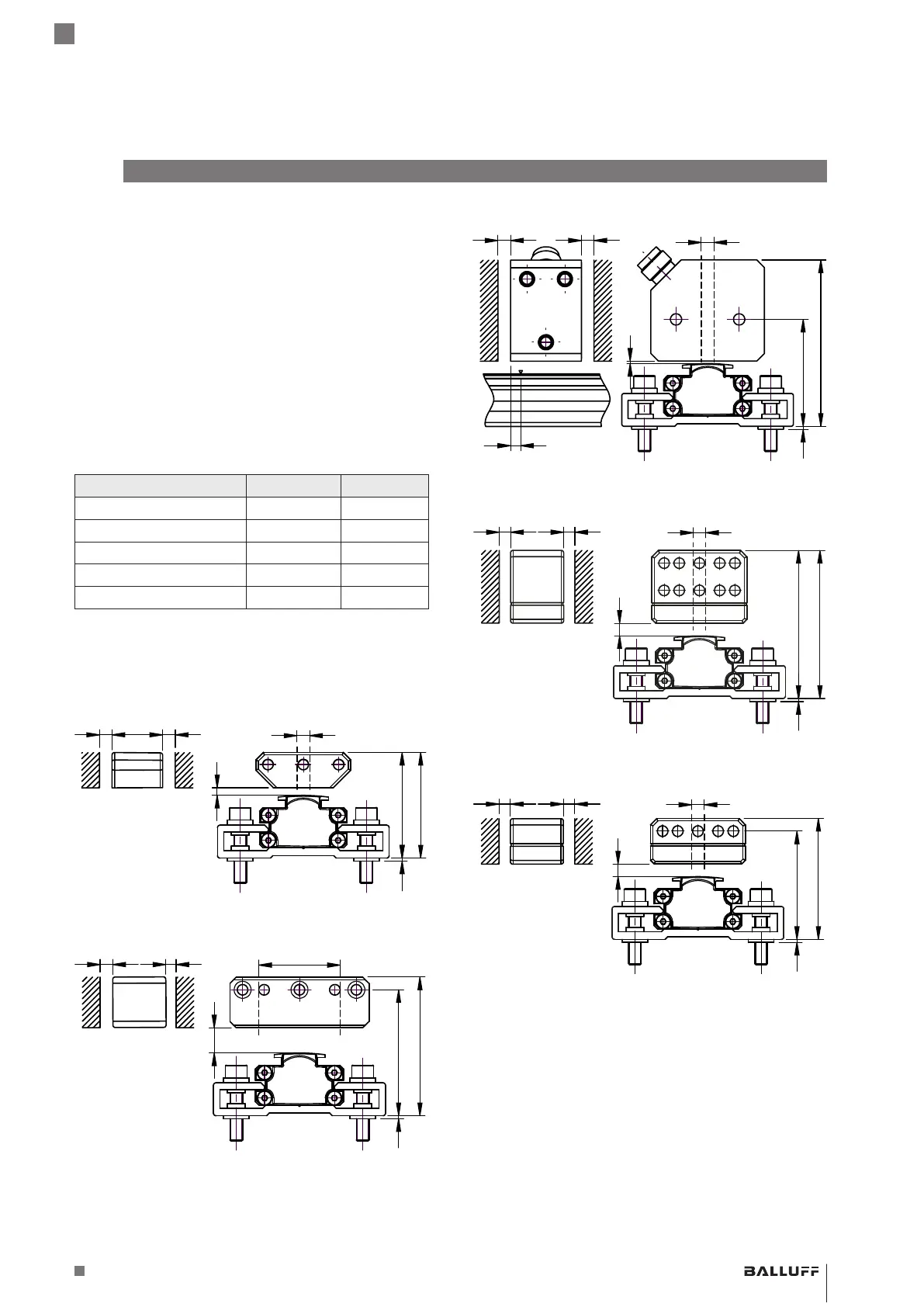

Bild 5-4:
1
34+4 39+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL5-P-3800-2
Bild 5-5:
1
45+10
50+10
B
C
A A
Maße und Abstände mit Positionsgeber BTL5-P-5500-2
Bild 5-6:
Stecker mit
LED
1
41.5+2
65+2
B
C
A A
4
Maße und Abstände mit Positionsgeber BTL5-P-4500-1
Bild 5-7:
1
53+4 58+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 5-8:
1
42+4
47+4
B
C
A A
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
