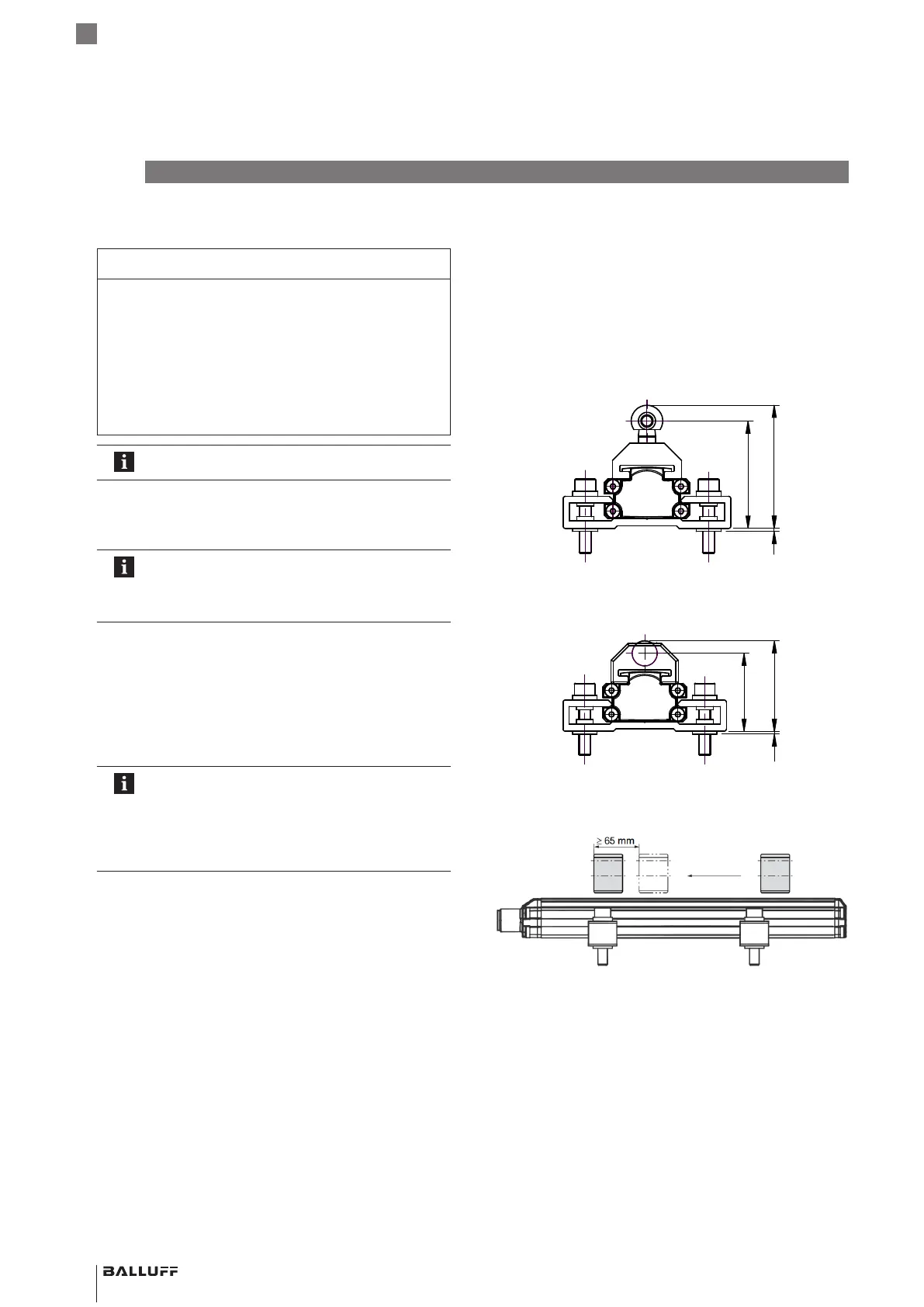

10 français
5.1 Montage
ATTENTION
Montage incorrect
Un montage incorrect peut limiter le fonctionnement du
BTL et conduire à des endommagements.
Il faut veiller à ce que le BTL ne soit pas à proximité
directe de champs électriques ou magnétiques
élevés.
Les distances indiquées pour le montage doivent
être impérativement respectées.
Dimensions, voir Fig. 4-1, page8.
La position de montage est indifférente. Le BTL doit être
monté sur une partie plane de la machine à l’aide des
brides de fixation et des vis à tête cylindrique fournies.
Pour éviter l’apparition de fréquences de
résonance lors de sollicitations vibratoires, nous
recommandons de placer les brides de fixation à
intervalles irréguliers.
Le système de mesure de position magnétostrictif est isolé
électriquement de la machine au moyen des douilles
isolantes fournies (voir Fig. 4-1, page8).
1. Guider le BTL dans les brides de fixation.
2. À l’aide des vis de fixation, fixer le BTL à la base
(vissage de max. 2Nm dans les brides).
3. Monter le capteur de position (accessoire).
Le système de mesure de position
magnétostrictif en version profilée se prête à la
fois pour des capteurs de position libres, c’est-à-
dire fonctionnant sans contact (voir Fig. 5-1 à
Fig. 5-8) et pour des capteurs de position guidés
(voir Fig. 5-1 et Fig. 5-2).
5
Montage et raccordement
5.2 Capteurs de position guidés
Veiller aux points suivants lors du montage du capteur de
position:
Eviter toute force appliquée sur les côtés.
À l’aide d’une tige articulée, relier le capteur de position
à la partie de la machine concernée (voir Accessoires,
page18).
En cas d’utilisation de plusieurs capteurs de position, il
convient de respecter une distance minimale de
65mm entre ces capteurs (voir Fig. 5-3).
Fig. 5-1:
1
44
50.4
Dimensions et distances pour le capteur de position
BTL5-F-2814-1S
Fig. 5-2:
1
31.5
36.5
Dimensions et distances pour le capteur de position
BTL5-F-2814-1S
Fig. 5-3: Distance minimale en cas d’utilisation de plusieurs capteurs
de position
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Système de mesure de position magnétostrictif – forme profilée
