12 deutsch
5
Einbau und Anschluss (Fortsetzung)
5.4 Elektrischer Anschluss
Der elektrische Anschluss ist über eine Steckverbindung
ausgeführt (Pinbelegung siehe Tab. 5-2).
Beachten Sie die Informationen zu Kabelverle-
gung auf Seite 12.

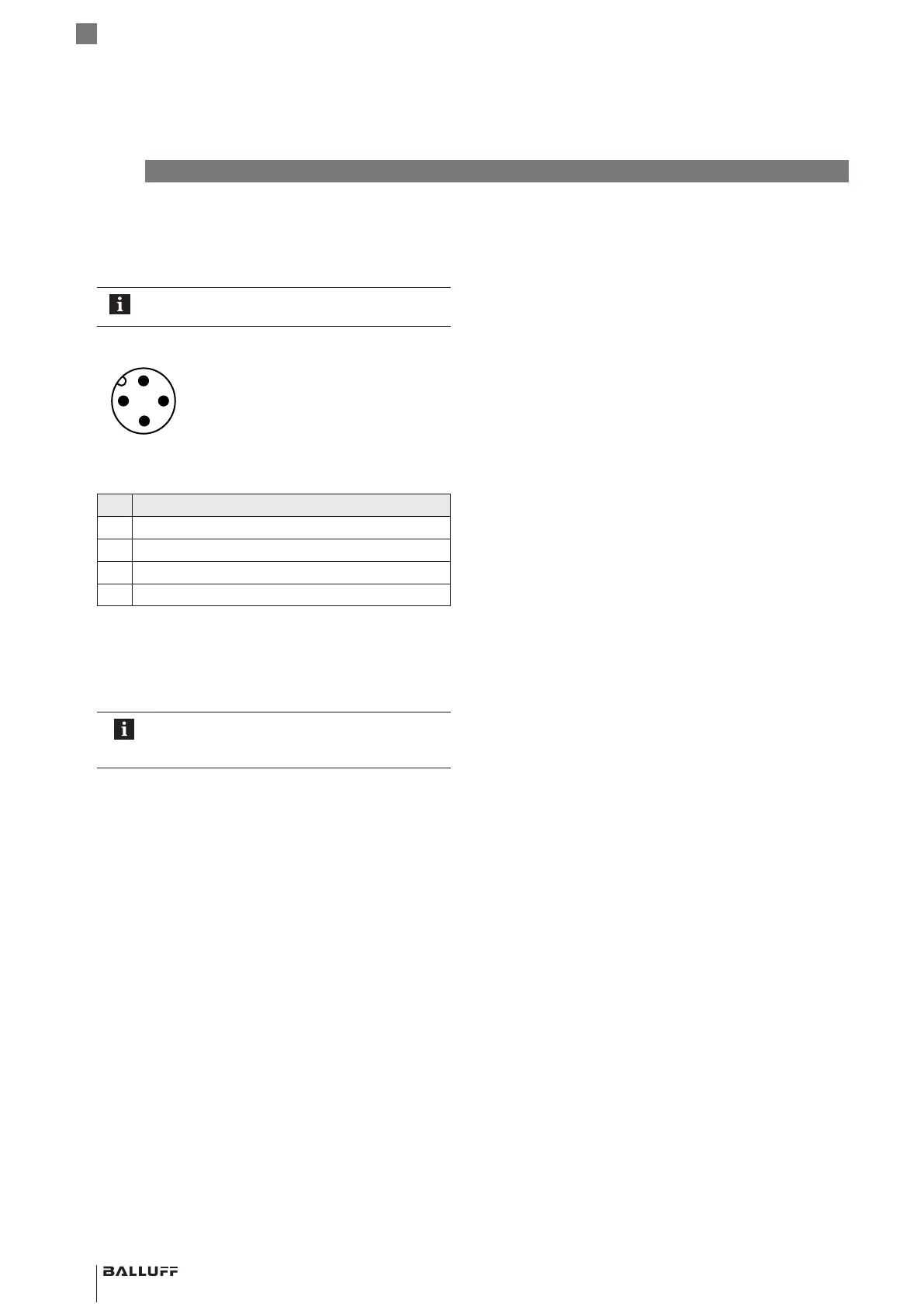

Bild 5-9:
4
3
1
2
Pinbelegung S04 (Draufsicht auf Stecker am BTL)
Pin Signal
1 L+ (18…30V)
2 nicht belegt
1)
3 L− (GND)
4 C/Q (IO-Link-Kommunikation)
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden.
Tab. 5-2: Pinbelegung S04
5.5 Kabelverlegung
Definierte Erdung!
BTL und Schaltschrank müssen auf dem glei-
chen Erdungspotenzial liegen.
Magnetfelder
Das Positionsmessystem ist ein magnetostriktives System.
Auf ausreichenden Abstand des BTL und des Aufnahme-
zylinders zu starken externen Magnetfeldern achten.
Kabelverlegung
Alle Kabel zwischen BTL, Steuerung und Stromversorgung
zugentlastet verlegen. Um elektromagnetische Einstreuun-
gen zu vermeiden, auf ausreichenden Abstand zu stark-
stromführenden Kabeln und Kabeln mit hochfrequenten
Spannungssignalen (z.B. von Frequenzumrichtern) achten.
Kabellänge
Für den IO-Link-Betrieb beträgt die maximale Kabellänge
20m.
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Magnetostriktives Positionsmesssystem – Bauform Profil
