18 français
Les accessoires ne sont pas compris dans la fourniture et
doivent être commandés séparément.
Vous trouverez les accessoires conseillés sur la
page produit du site www.balluff.com.

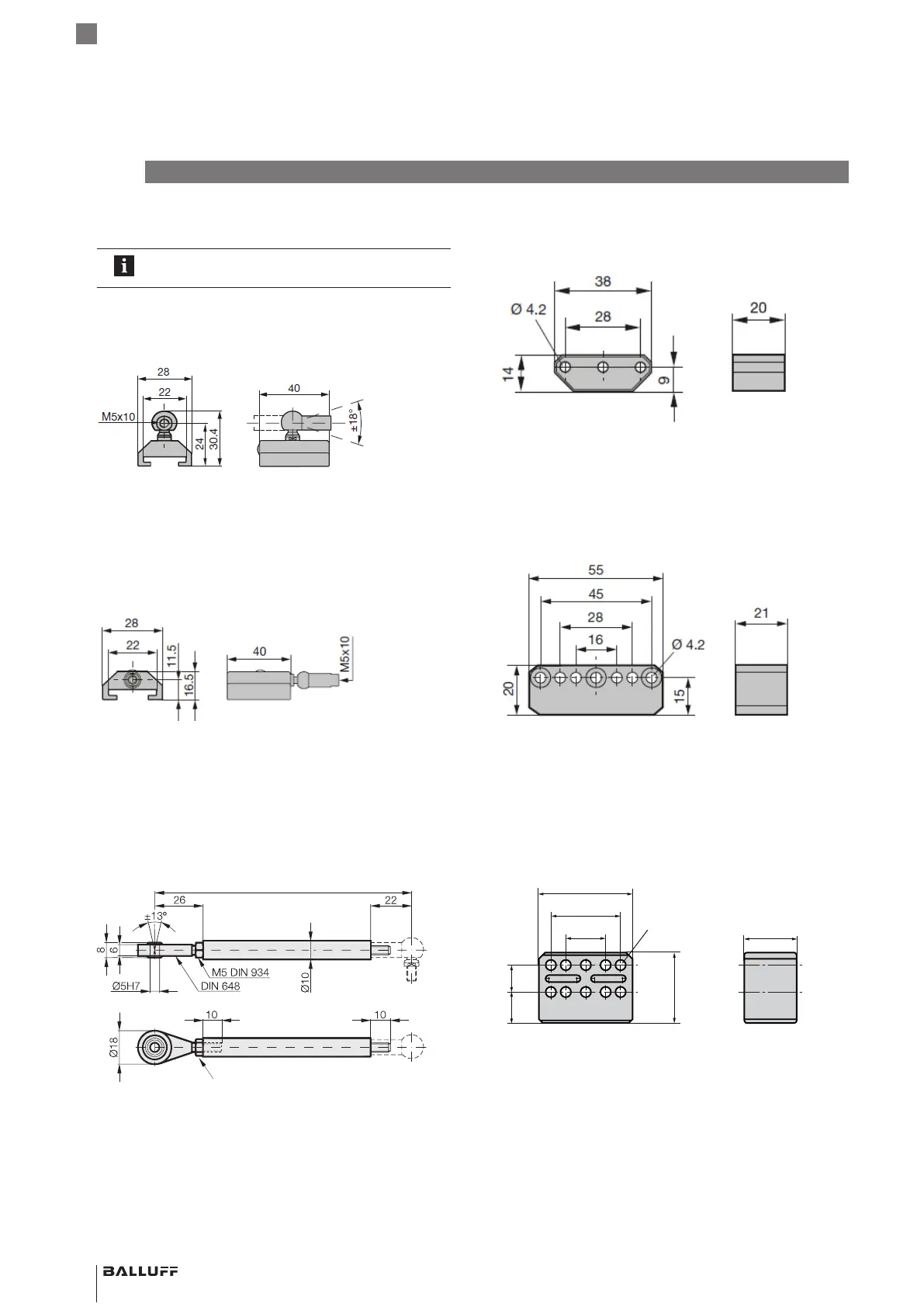

10.1 Capteurs de position guidés
BTL5-F-2814-1S
Fig. 10-1: Dimensions de montage du capteur de position
BTL5-F-2814-1S
Poids: Env.28 g
Boîtier: Aluminium
Surface de glissement: Plastique
BTL5-T-2814-1S
Fig. 10-2: Dimensions de montage du capteur de position
BTL5-T-2814-1S
Poids: Env.28 g
Boîtier: Aluminium
Surface de glissement: Plastique
10.2 Tige articulée BTL2-GS10-____-A
Plage de réglage −5mm
Longueur nominale
1)
1)
Longueur nominale à spécifier à la commande
Fig. 10-3: Tige articulée BTL2-GS10-____-A
Poids: Env. 150g/m
Matériau: Aluminium
Exemple: BTL2-GS10-0100-A (longueur nominale =
100mm)
10.3 Capteurs de position libres
BTL5-P-3800-2
Fig. 10-4: Dimensions de montage du capteur de position
BTL5-P-3800-2
Poids: Env.12 g
Boîtier: Plastique
BTL5-P-5500-2
Fig. 10-5: Dimensions de montage du capteur de position
BTL5-P-5500-2
Poids: Env.40 g
Boîtier: Plastique
BTL6-A-3800-2
21
10.813
28.2
28
16
37.6
Ø 4.2
Fig. 10-6: Cotes de montage, capteur de position BTL6-A-3800-2
Poids: Env.30 g
Boîtier: Plastique
10
Accessoires
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Système de mesure de position magnétostrictif – forme profilée
