5
Montage et raccordement (suite)
5.3 Capteurs de position libres
Veiller aux points suivants lors du montage du capteur de
position:
– Afin de garantir la précision du système de mesure de
position magnétostrictif, le capteur de position est fixé
au moyen de vis non magnétisables (acier inoxydable,
laiton, aluminium) sur l’élément mobile de la machine.
– L’élément de machine mobile doit guider le capteur de
position sur une trajectoire parallèle par rapport au
BTL.
– La distanceA entre le capteur de position et les
éléments en matériau magnétisable doit être au
minimum de 10mm (voir Fig. 5-4 à Fig. 5-8).
– Respecter les valeurs suivantes pour la distance B
entre le capteur de position et le BTL et pour le déport
C (voir Fig. 5-4 à Fig. 5-8):
Type de capteur de
position
Distance B
1)
Déport C
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
La distance sélectionnée doit rester constante sur l’ensemble de la
longueur de mesure.
2)
Pour des résultats de mesure optimaux: 6…8mm
Tab. 5-1: Distance et déport pour capteur de position (voir Fig. 5-4 à
Fig. 5-8)

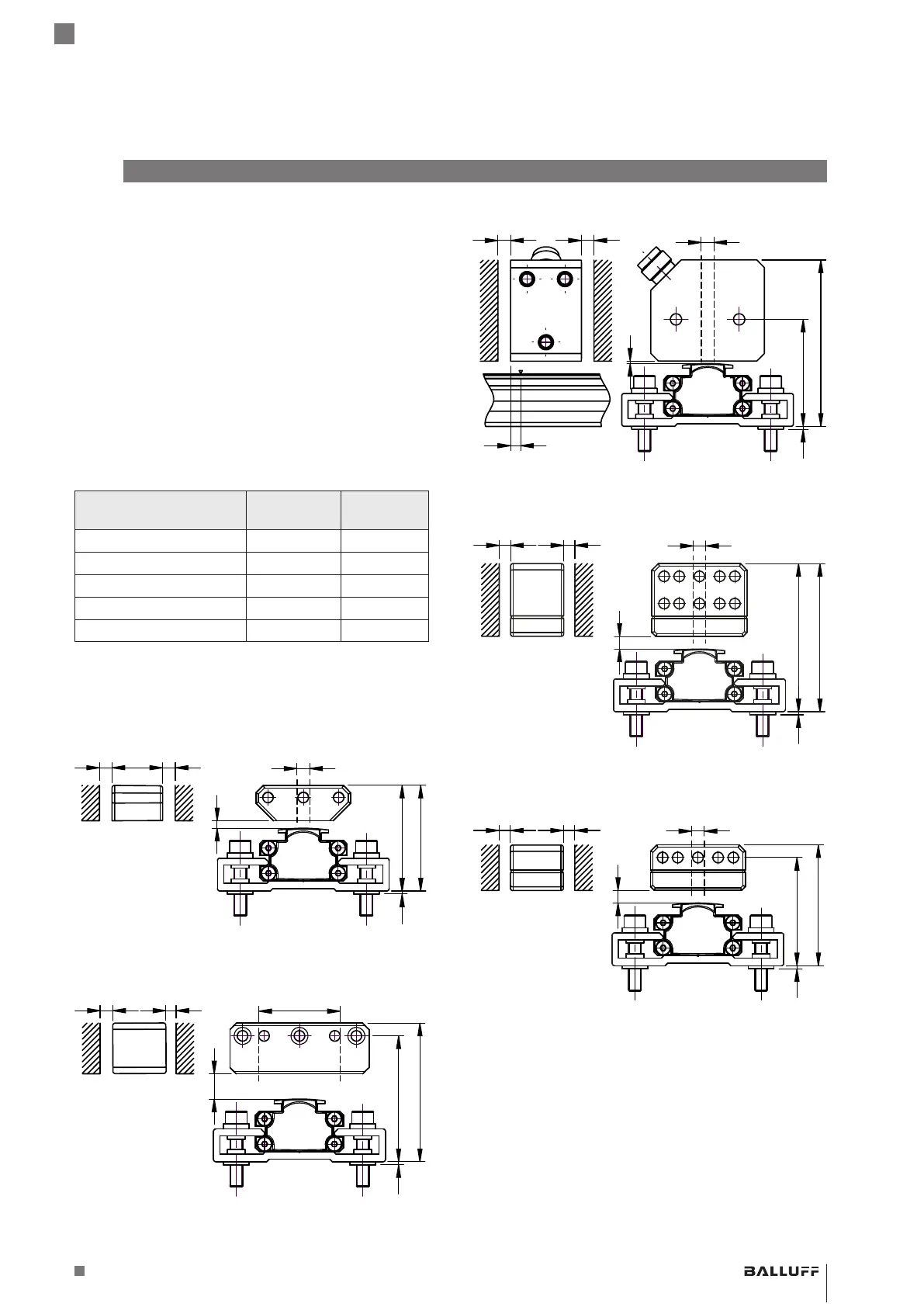

Fig. 5-4:
1
34+4 39+4
B
C
A A
Dimensions et distances pour le capteur de position
BTL5-P-3800-2
Fig. 5-5:
1
45+10
50+10
B
C
A A
Dimensions et distances pour le capteur de position
BTL5-P-5500-2
Fig. 5-6:
Connecteur à
LED
1
41.5+2
65+2
B
C
A A
4
Dimensions et distances pour le capteur de position
BTL5-P-4500-1
Fig. 5-7:
1
53+4 58+4
B
C
A A
Cotes et distances avec capteur de position
BTL6-A-3800-2
Fig. 5-8:
1
42+4
47+4
B
C
A A
Cotes et distances avec capteur de position
BTL6-A-3801-2
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
