www.balluff.com 11italiano
5

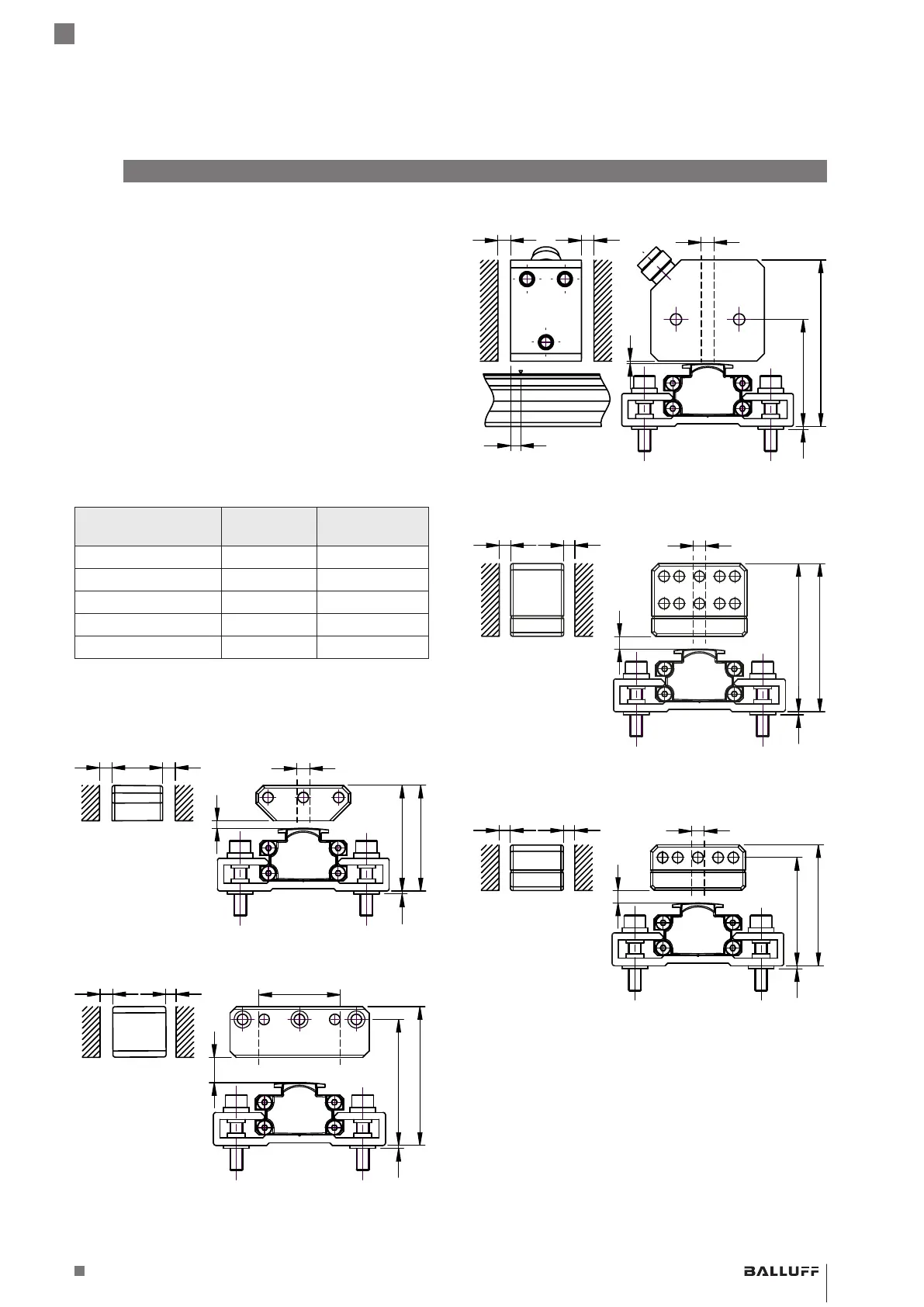

Montaggio e collegamento (continua)
5.3 Datore di posizione libero
Prestare attenzione durante il montaggio del trasduttore di
posizione:
– Per garantire la precisione del sensore di
posizionamento lineare magnetostrittivo, il datore di
posizione viene fissato con viti non magnetizzabili
(acciaio inox, ottone, alluminio) sulla parte della
macchina in movimento.
– La parte della macchina in movimento deve portare il
datore di posizione su una rotaia che scorre
parallelamente rispetto al BTL.
– La distanzaA fra trasduttore di posizione ed elementi
composti da materiale magnetizzabile deve essere di
almeno 10 mm (vedere da Fig. 5-4 a Fig. 5-8).
– Per la distanza B fra trasduttore di posizione e BTL e
per lo sfalsamento centrale C (vedere da Fig. 5-4 a
Fig. 5-8), attenersi ai seguenti valori:
Tipo del datore di
posizione
DistanzaB
1)
Sfalsamento C
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
La distanza selezionata deve restare costante sull’intera lunghezza di
misurazione.
2)
Per risultati di misurazione ottimali: 6…8mm
Tab. 5-1: Distanza e sfasamento per trasduttore di posizione (vedere
da Fig. 5-4 a Fig. 5-8)
Fig. 5-4:
1
34+4 39+4
B
C
A A
Dimensioni e distanze con il trasduttore di posizione
BTL5-P-3800-2
Fig. 5-5:
1
45+10
50+10
B
C
A A
Dimensioni e distanze con il trasduttore di posizione
BTL5-P-5500-2
Fig. 5-6:
Connettore
con LED
1
41.5+2
65+2
B
C
A A
4
Dimensioni e distanze con il trasduttore di posizione
BTL5-P-4500-1
Fig. 5-7:
1
53+4 58+4
B
C
A A
Dimensioni e distanze con il trasduttore di posizione
BTL6-A-3800-2
Fig. 5-8:
1
42+4
47+4
B
C
A A
Dimensioni e distanze con il trasduttore di posizione
BTL6-A-3801-2
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
Sensore di posizionamento lineare magnetostrittivo – versione profilata
