8 한국어
4.1 구조
전기 연결: 커넥터를 통해 전기 연결이 안정적으로
설계되어 있습니다(모델 코드 참조, 해당 페이지 20).
하우징: 전자 분석 시스템이 위치한 영역의 하우징에
해당합니다.
위치 센서: 도파관에서 측정할 위치를 지정합니다. 위치
센서는 다양한 디자인으로 공급되기 때문에 별도로
주문해야 합니다(참고: 액세서리, 해당 페이지 18).
측정 길이: 사용 가능한 거리/길이 측정 범위를
지정합니다. 측정 길이가 25 mm ~ 4000 mm인 센서가
공급됩니다.
4
제품 설명
15
50
68
16
M12
~80 ~80~250 34.8
24.8
~250
70
2)
67
2)
1)
공급 범위에 포함되지 않음
2)
사용 불가 영역
3)
BTL PF1400-…의 경우에만, 공급 사양에 포함되어 있음
마운팅 클램프
3)
, 절연 부시 및 실린더 헤드
볼트 ISO 4762 M5x25 적용, 최대 조임 토크
2 Nm
위치 센서
BTL5-A-3800-2
1)
측정 길이
영점 최종점
LED

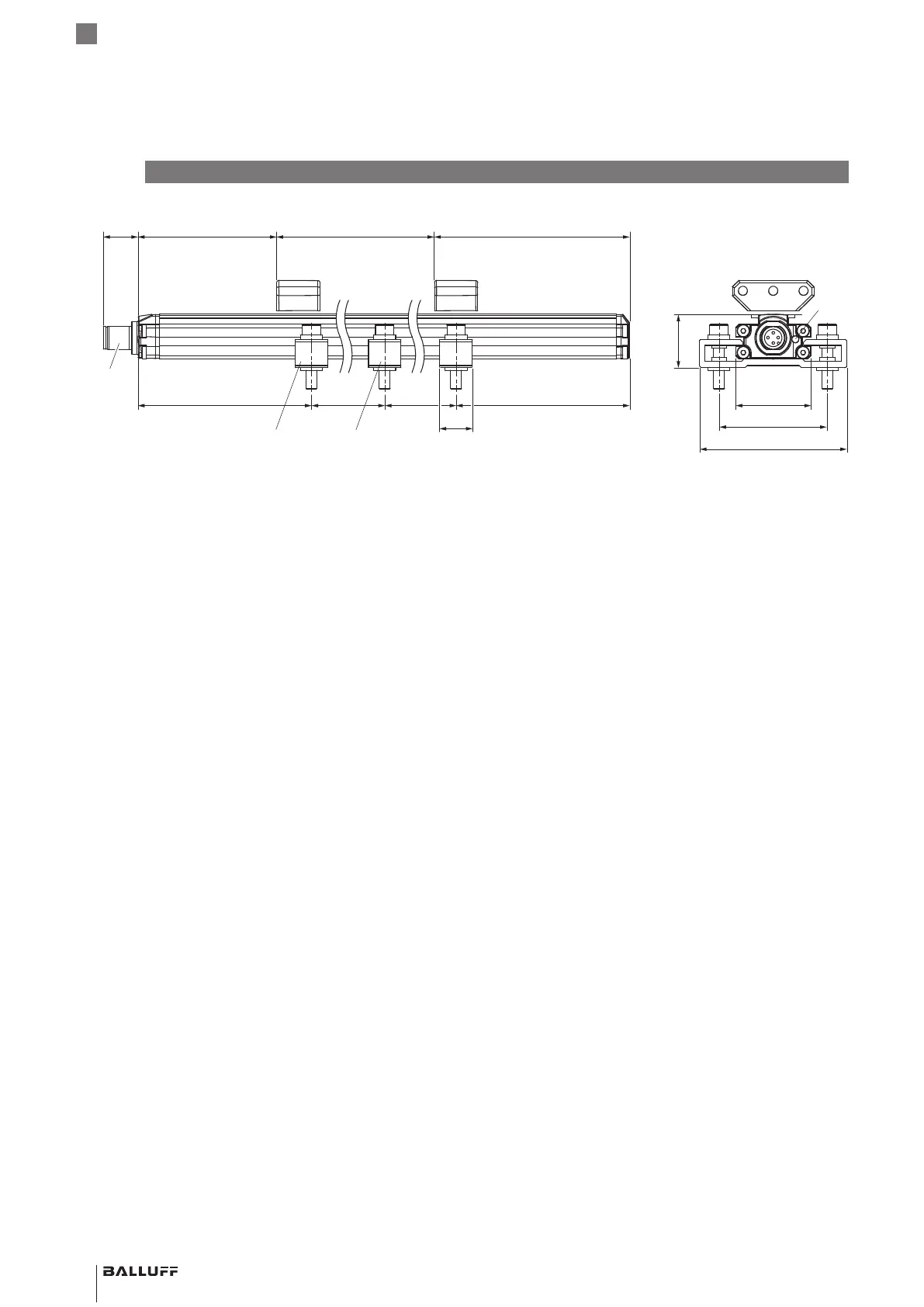

그림 4-1: 측정, 구조 및 기능
BTL PF _ 400- _ _ _ _ -C12NL _ _ -0-000S04
자기 변형 위치 측정 시스템 – 프로파일 디자인
