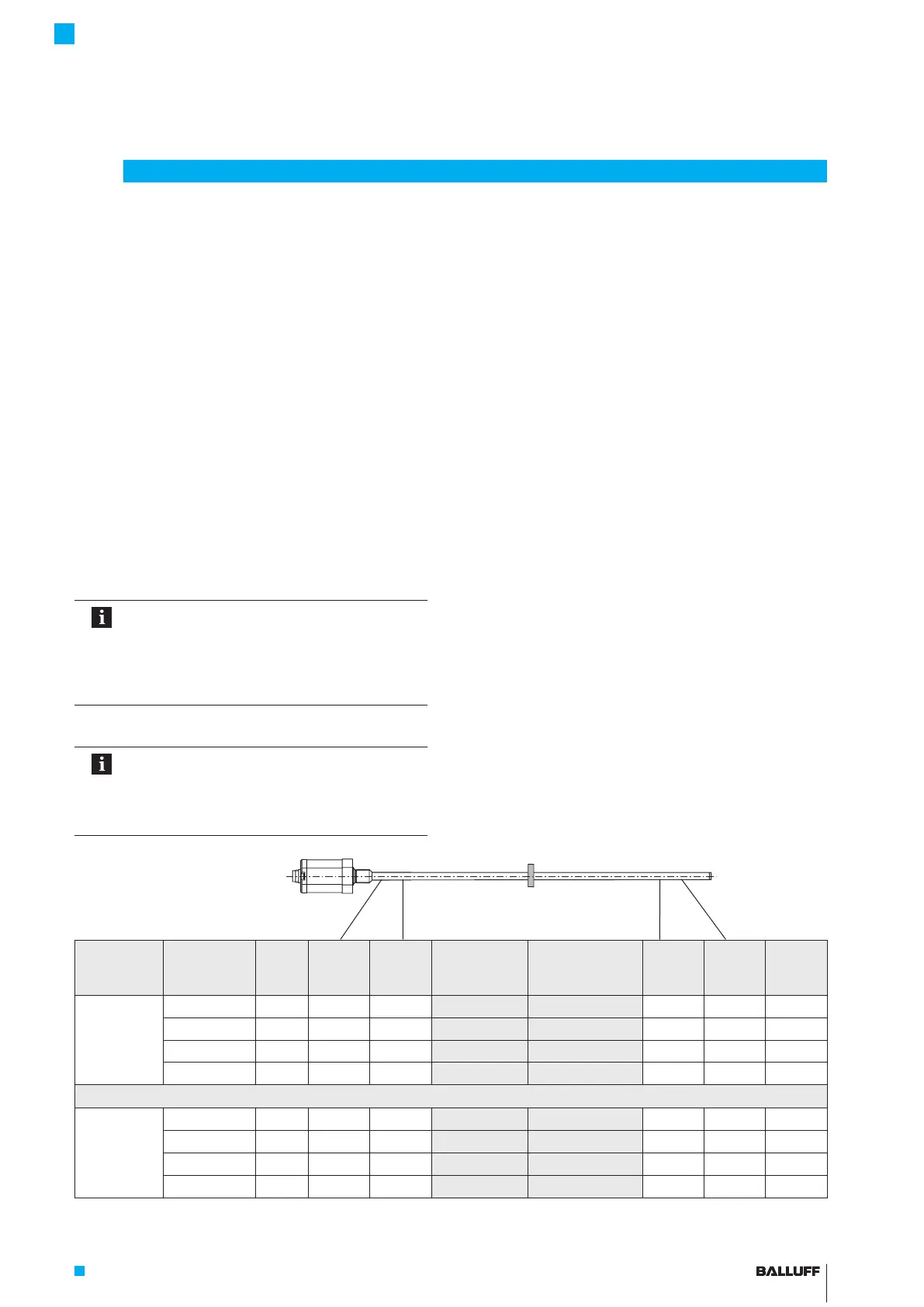

www.balluff.com 17français
6.5 Remarques concernant la procédure de
réglage
Conditions requises
Le dispositif de réglage est monté ou les entrées de
programmation sont raccordées.
Le capteur de déplacement est relié au système de
commande de l’installation.
Les valeurs de tension ou de courant du capteur de
déplacement peuvent être lues (au moyen d’un
multimètre ou du système de commande de l’installation).
Valeurs pour le point zéro et la fin de plage
N’importe quelle position du capteur de position peut
être un point zéro ou une fin de plage. Les points zéro
et les fins de plage ne doivent cependant pas être
intervertis.
Les points zéro et fins de plage absolus doivent se
situer entre les limites minimales et maximales (voir le
tableau des valeurs).
La distance entre le point zéro et la fin de plage doit
être au minimum de 4mm.
Les valeurs du dernier réglage sont
systématiquement enregistrées, peu importe si
la procédure de réglage a été quittée par
l’intermédiaire des boutons-poussoirs, des
entrées de programmation ou automatiquement
après 10minutes.
Tableau des valeurs pour l’apprentissage et l’ajustage
Les exemples de réglage suivants se rapportent
aux capteurs de déplacement avec sortie
tension 0…10V ou sortie courant 4…20mA.
Pour toutes les autres versions, ce sont les
valeurs du tableau ci-dessous qui sont valables.
Allure de la
courbe
Capteur de
déplace-
ment
Unité Valeur
min.
Valeur
zéro
Valeur pour
l’ajustage
Valeur pour
l’apprentissage
Valeur
finale
Valeur
max.
Valeur
d’erreur
Croissante BTL7-A… V -0,5 0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-G… V -10,5 -10,0 2,0 4,0 +10,0 +10,5 +10,5
BTL7-C… mA 0 0 6,0 12,0 20,0 20,4 20,4
BTL7-E… mA 3,6 4,0 6,0 12,0 20,0 20,4 3,6
Décroissante BTL7-A… V +10,5 +10,0 8,0 6,0 0 -0,5 -0,5
BTL7-G… V +10,5 +10,0 -2,0 -4,0 -10,0 -10,5 -10,5
BTL7-C… mA 20,4 20,0 14,0 8,0 0 0 20,4
BTL7-E… mA 20,4 20,0 14,0 8,0 4,0 3,6 3,6
Tab. 6-1 : Tableau des valeurs pour l’apprentissage et l’ajustage
Point zéro
Fin de plage
6
Procédure de réglage (suite)
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
