16 français
6

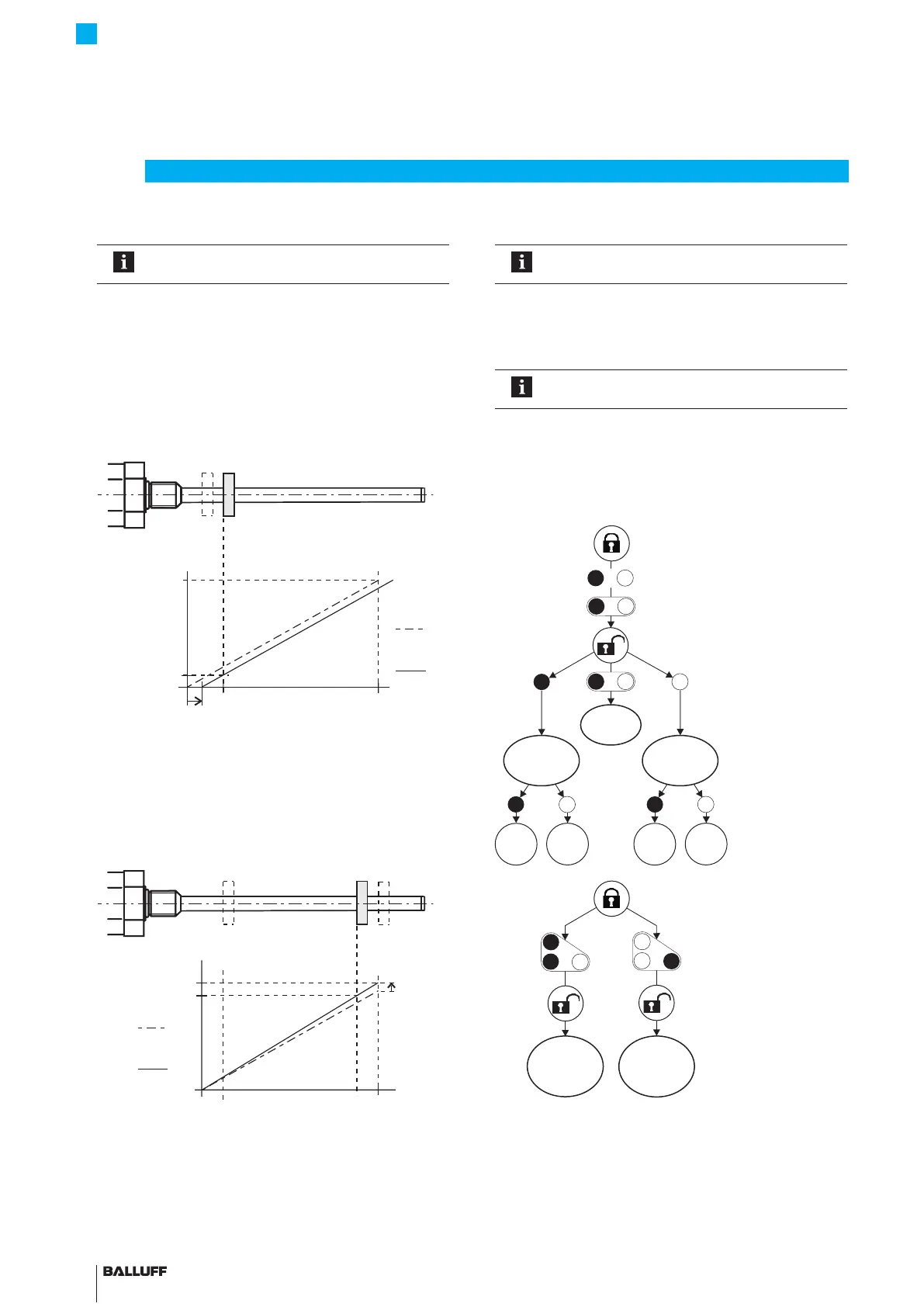

Procédure de réglage (suite)
6.3.2 Ajustage
La procédure détaillée pour l’ajustage est
décrite à partir de la page19.
Une nouvelle valeur initiale et/ou finale est réglée. Cette
position est judicieuse lorsqu’il est impossible d’amener le
capteur de position sur le point zéro ou en fin de plage.
Procédure:
► Déplacer le capteur de position sur la nouvelle position
initiale.
► En appuyant sur les boutons-poussoirs, régler la valeur
initiale souhaitée.
Fig. 6-4 : Ajustage d’une nouvelle position initiale (décalage de
l’offset)
► Déplacer le capteur de position sur la nouvelle fin de
plage.
► En appuyant sur les boutons-poussoirs, régler la valeur
finale souhaitée.
Fig. 6-5 : Ajustage d’une nouvelle position finale (modification du
gradient de la courbe)
Nouvelle valeur initiale
Point zéro
avant
après
Nouvelle
valeur finale
avant
après
Fin de plage
6.3.3 Réglage en ligne ("Online")
La procédure détaillée pour le réglage en ligne
("Online") est décrite à la page16.
Réglage de valeurs initiales et finales pendant le
fonctionnement de l’installation.
6.3.4 Réinitialisation ("Reset")
La procédure détaillée pour la réinitialisation est
décrite à la page22.
Restauration des réglages d’usine du capteur de
déplacement.
6.4 Sélection de la procédure de réglage
Fig. 6-6 :
1 /
1
+
1 +
1 +
+ 1
1
2
1
2
1
2
1
2
1
2
1
2
1
2
2
1
2
1
Bouton-poussoir inactif
Réinitia-
lisation
Appren-
tissage
Ajustage
Point
zéro
Point
zéro
Fin de
plage
Fin de
plage
Réglage
en ligne
Point zéro
Réglage
en ligne
Fin de plage
Bouton-poussoir actif
Bouton-poussoir actif
Bouton-poussoir inactif
Sélection de la procédure de réglage
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
