www.balluff.com 19français
ATTENTION
Limitations de fonctionnement
L’ajustage pendant le fonctionnement de l’installation
peut donner lieu à des dysfonctionnements.
Mettre l’installation hors service avant de procéder à
l’ajustage.
Affichage
à LED
Valeurs affichées
(exemple)
LED1 LED2
avec
0…10 V
avec
4…20 mA
Situation de départ:
Capteur de déplacement avec capteur de position dans la
plage de mesure
5.39 V 9.15 mA
1. Activer les boutons-poussoirs
Appuyer sur un bouton-poussoir quelconque pendant au
moins 3s.
> 3 s
2
1
5.39 V 9.15 mA
Relâcher les boutons-poussoir.
< 1 s
En l’espace d’1 s, appuyer simultanément sur
et
puis
maintenir les boutons enfoncés pendant au moins 3s.
> 3 s
1
2
La sortie délivre une valeur d’erreur.
10.50 V 3.60 mA
Les boutons-poussoirs sont activés.
En cas d'erreur ou d'interruption pendant l’activation
des boutons-poussoirs, attendre un temps de
sécurité de 12s avant toute nouvelle tentative.
2. Sélectionner l’ajustage
Appuyer sur
pendant au moins 2s.
> 2 s
2
La valeur pour "Ajustage" est affichée.
2.00 V 6.00 mA
Relâcher
.
La valeur de position actuelle est affichée.
5.39 V 9.15 mA
3. Ajuster la valeur initiale
Amener le capteur de position en position initiale.
1.04 V 4.82 mA
Appuyer sur
pendant au moins 2s.
> 2 s
1
La valeur pour "Ajuster valeur initiale" est affichée.
0.00 V 4.00 mA
Ajuster la valeur initiale.
La valeur initiale peut être modifiée au moyen de
et
1)
.
Le gradient de la courbe reste constante (voir page 16).
1.04 V 4.82 mA
1.00 V 4.40 mA
Quitter la procédure de réglage: appuyer sur
et
au maximum pendant 2 s.
< 2 s
1
2
La valeur pour "Ajustage" est affichée.
2.00 V 6.00 mA
La valeur de position réglée est enregistrée.
1.00 V 4.40 mA
Ajuster la valeur finale
(voir page 20)
1) Appuyer brièvement sur le bouton-poussoir: la valeur
actuelle est augmentée ou diminuée d’env. 1 mV ou
1mA.
Si un bouton-poussoir est maintenu enfoncé pendant
plus d’1s, le pas de progression augmente.
Légende LED:
LED éteinte
LED allumée en vert
LED1 et LED2 clignotant alternativement en
vert-rouge
LED clignotant en vert
LED1 et LED2 clignotant alternativement en
rouge-rouge
1
2
1
2
8

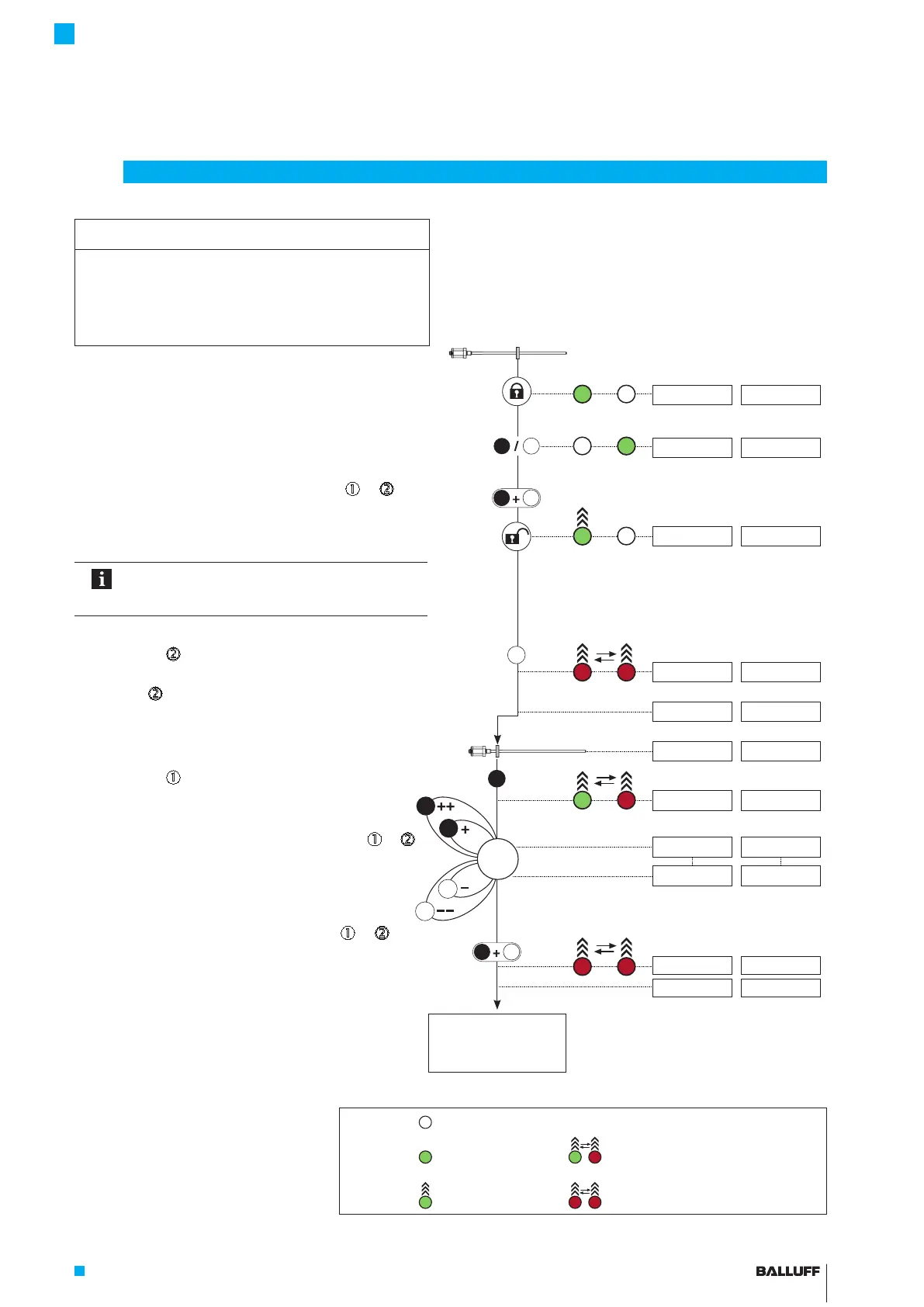

Réglage par ajustage
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
