www.balluff.com 27français
12

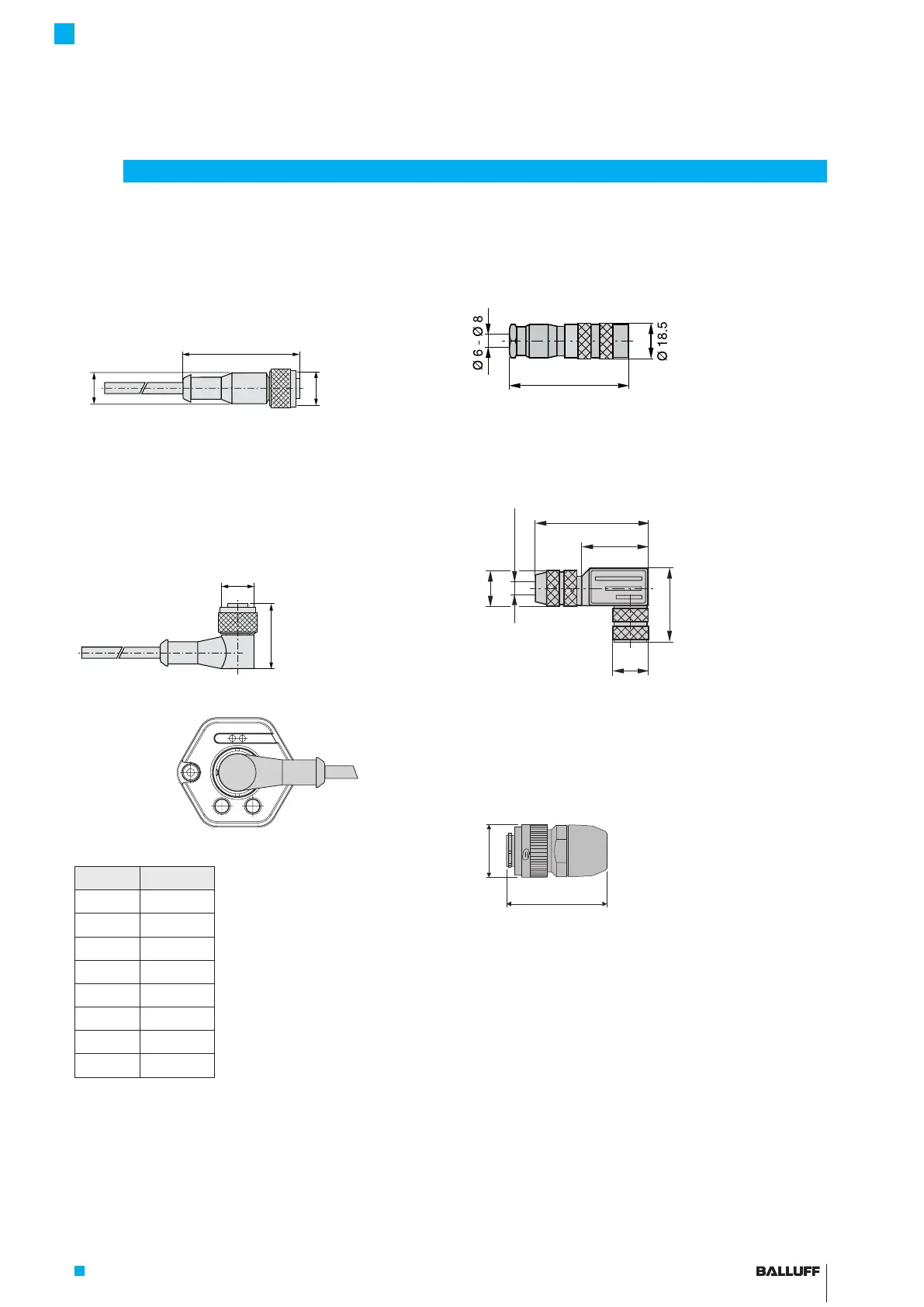

Accessoires (suite)
12.3.3 BKS-S115/S116-PU-_ _, confectionné
BKS-S115-PU-_ _
Connecteur droit, moulé, confectionné
M12, 8 pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S115-PU-05: longueur de câble 5m
Fig. 12-6 :
43
Ø 13.5
M12x1
Connecteur BKS-S115-PU-_ _
BKS-S116-PU-_ _
Connecteur coudé, moulé, confectionné
M12, 8 pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S116-PU-05: longueur de câble 5m
Fig. 12-7 :
28
M12x1
Connecteur BKS-S116-PU_ _
Fig. 12-8 :
Connecteur BKS-S116-PU_ _, sortie
Broche Couleur
1 YE jaune
2 GY gris
3 PK rose
4 RD rouge
5 GN vert
6 BU bleu
7 BN marron
8 WH blanc
Tab. 12-1 : Affectation des broches du BKS-S115/116-PU-_ _
12.3.4 BKS-S135/S136M-00, à assembler
BKS-S135M-00
Connecteur droit, à assembler
M16 selon IEC130-9, 6pôles
Fig. 12-9 :
~ 62
Connecteur BKS-S135M-00
BKS-S136M-00
Connecteur coudé, à assembler
M16 selon IEC130-9, 6pôles
Fig. 12-10 :
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Connecteur BKS-S136M-00
12.3.5 BKS-S140-23-00, à assembler
BKS-S140-23-00
Connecteur droit, à assembler
10pôles
Fig. 12-11 :
50
Ø 26
Connecteur BKS-S140-23-00
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
