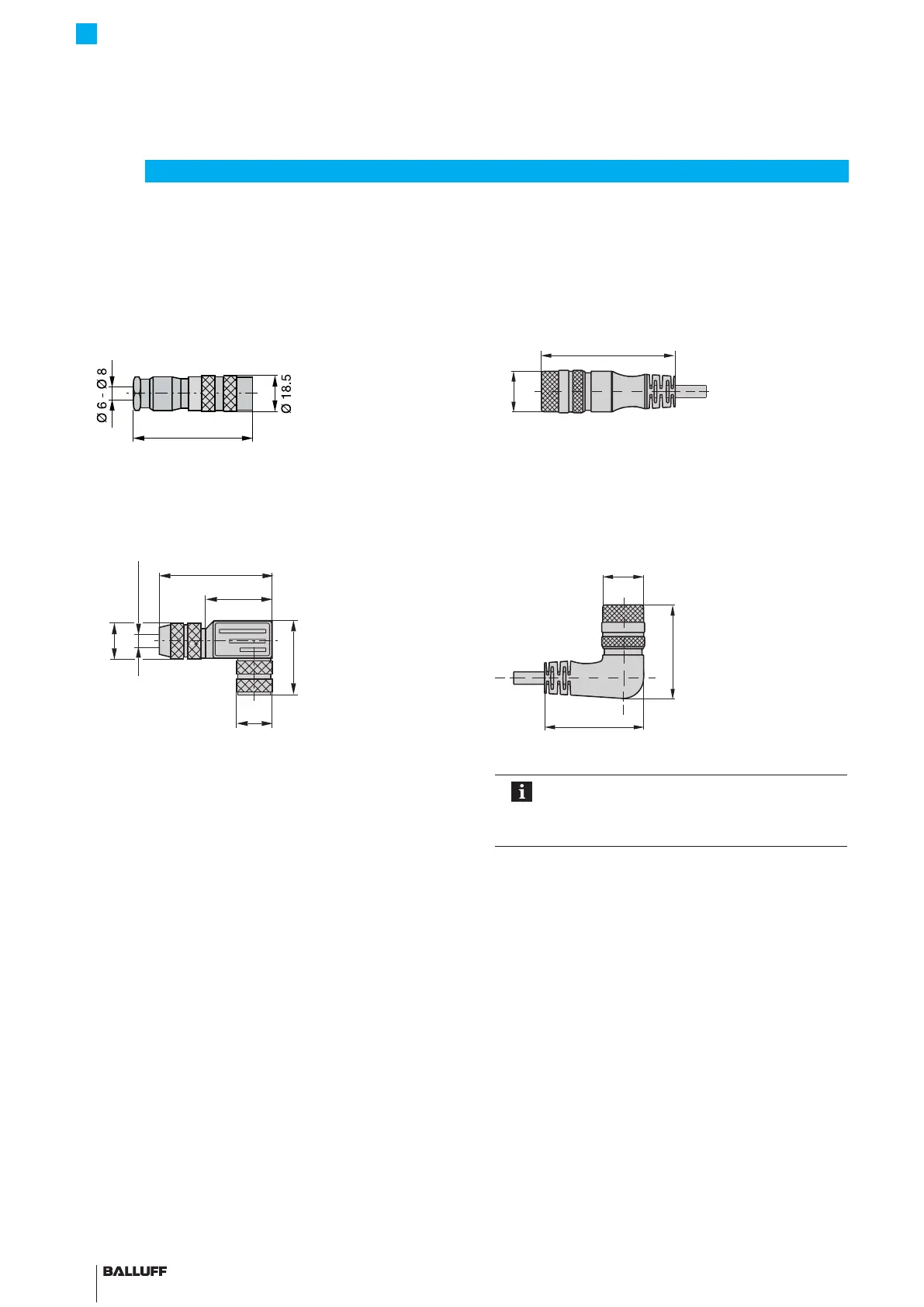

12.3 Connecteurs et câbles
12.3.1 BKS-S32/S33M-00, à assembler
BKS-S32M-00
Connecteur droit, à assembler
M16 selon IEC130-9, 8pôles
Fig. 12-2 :
~ 62
Connecteur BKS-S32M-00
BKS-S33M-00
Connecteur coudé, à assembler
M16 selon IEC130-9, 8pôles
Fig. 12-3 :
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Connecteur BKS-S33M-00
12.3.2 BKS-S232/S233-PU-_ _, confectionné
BKS-S232-PU-_ _
Connecteur droit, boudiné, confectionné
M16, 8pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S232-PU-05: longueur de câble 5m
Fig. 12-4 :
Ø 20
66
Connecteur BKS-S232-PU-_ _
BKS-S233-PU-_ _
Connecteur coudé, boudiné, confectionné
M16, 8pôles
Différentes longueurs de câble disponibles,
p.ex. BKS-S233-PU-05: longueur de câble 5m
Fig. 12-5 :
Ø 20
46
48.5
Connecteur BKS-S233-PU-_ _
La direction de sortie et l’affectation des bro-
ches pour le BKS-S233-PU-_ _ est identique à
celle du BKS S116-PU_ _ (voir Fig. 12-8 ou
Tab. 12-1).
