28 français
12
Accessoires (suite)
12.3.6 Système de connecteurs, 8 pôles
Le capteur de déplacement est disponible avec un sys-
tème de connecteurs Pigtail à 8 pôles. Le système de
connecteurs se compose de deux parties :
– L’insert du contact M12 est confectionné sur le câble
du capteur de déplacement.
– La bride carrée prévue pour le montage sur l’insert de
contact est comprise dans le matériel livré.

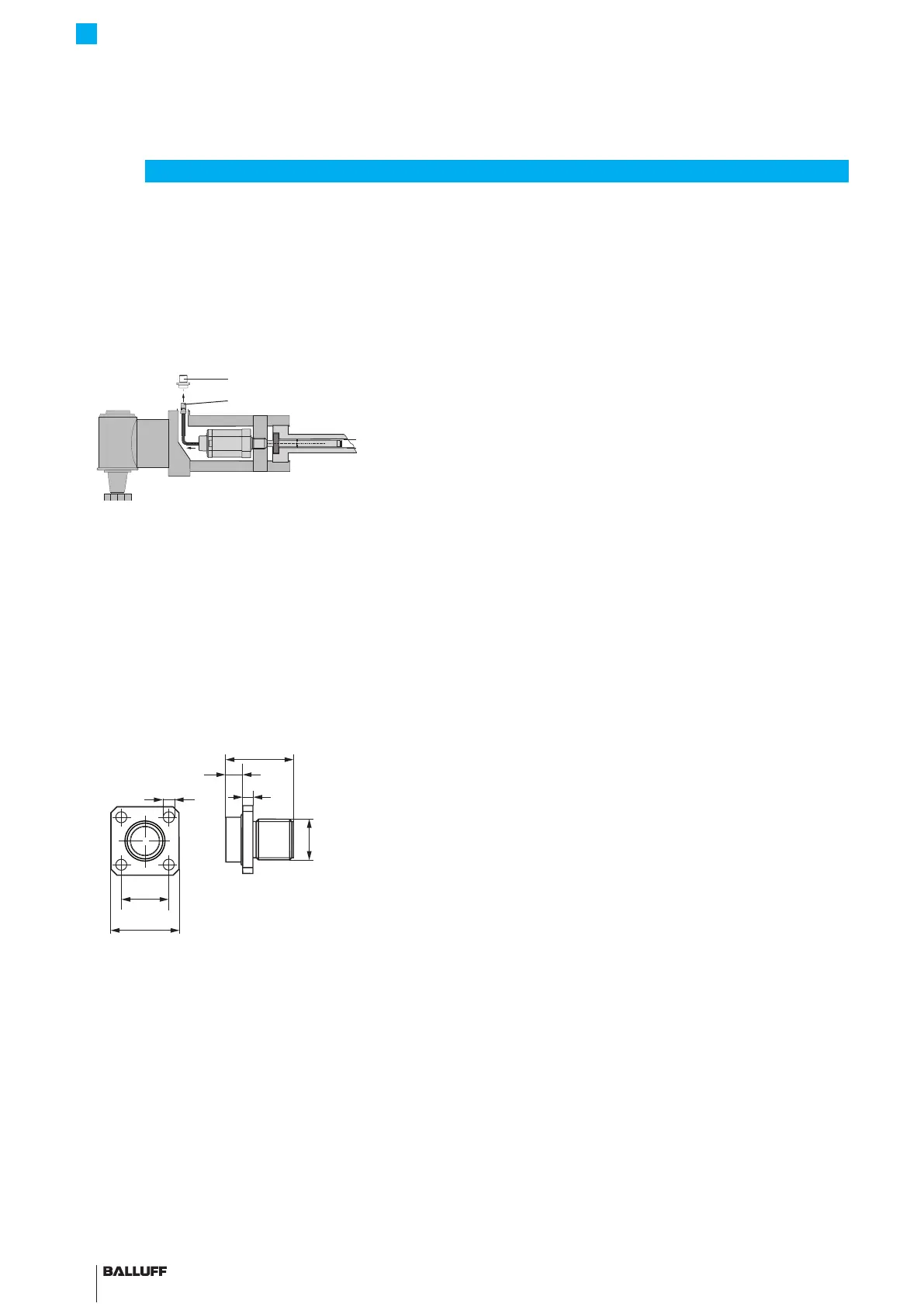

Fig. 12-12 :
Bride carrée
Connecteur d’insertion M12
Système de connecteurs à l’exemple du montage du
capteur de déplacement dans un vérin hydraulique
Série ZA10
Matériau de la bride carrée: brass nickelé
BTL7-…-KA00,2-ZA10, Câble PUR 0,2 m
BTL7-…-KA00,3-ZA10, Câble PUR 0,3 m
Série ZA15
Matériau de la bride carrée: acier inoxydable 1.4404
BTL7-…-KA00,2-ZA15, Câble PUR 0,2 m
BTL7-…-KA00,3-ZA15, Câble PUR 0,3 m
Fig. 12-13 :
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
Bride carrée
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Capteur de déplacement Micropulse - Forme à tige
