www.balluff.com 27español
12

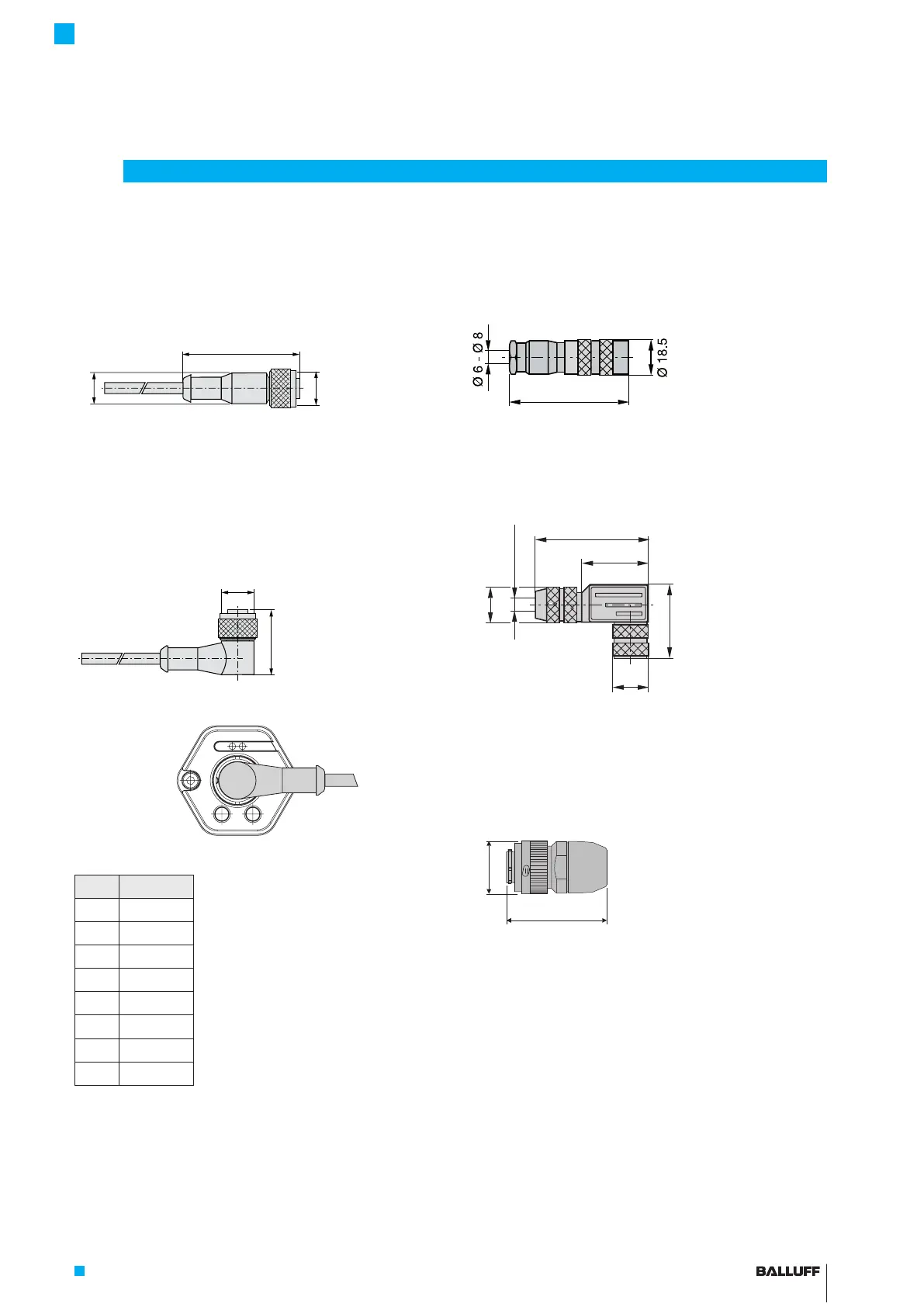

Accesorios (continuación)
12.3.3 BKS-S115/S116-PU-_ _, confeccionado
BKS-S115-PU-_ _
Conector recto, sobremoldeado, confeccionado
M12, 8 polos
Posibilidad de pedir longitudes de cables distintas, p.ej.
BKS-S115-PU-05: longitud de cable 5m
Fig. 12-6:
43
Ø 13.5
M12x1
Conector BKS-S115-PU-_ _
BKS-S116-PU-_ _
Conector acodado, sobremoldeado, confeccionado
M12, 8 polos
Posibilidad de pedir longitudes de cables distintas, p.ej.
BKS-S116-PU-05: longitud de cable 5m
Fig. 12-7:
28
M12x1
Conector BKS-S116-PU_ _
Fig. 12-8:
Conector BKS-S116-PU_ _, salida
Pin Color
1 YE amarillo
2 GY gris
3 PK rosa
4 RD rojo
5 GN verde
6 BU azul
7 BN marrón
8 WH blanco
Tab. 12-1: Asignación de pines BKS-S115/116-PU-_ _
12.3.4 BKS-S135/S136M-00, libremente
confeccionable
BKS-S135M-00
Conector recto, libremente confeccionable
M16 según IEC130-9, 6 polos
Fig. 12-9:
~ 62
Conector BKS-S135M-00
BKS-S136M-00
Conector acodado, libremente confeccionable
M16 según IEC130-9, 6 polos
Fig. 12-10:
Ø 18
31
37.2
Ø 20
Ø 6 - Ø 8
~ 54
Conector BKS-S136M-00
12.3.5 BKS-S140-23-00, libremente confeccionable
BKS-S140-23-00
Conector recto, libremente confeccionable
10 polos
Fig. 12-11:
50
Ø 26
Conector BKS-S140-23-00
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Transductor de desplazamiento Micropulse - forma constructiva de varilla
