28 español
12
Accesorios (continuación)
12.3.6 Sistema enchufable, 8 polos
El transductor de desplazamiento está disponible con un
sistema enchufable tipo pigtail de 8 polos. El sistema
enchufable está formado por dos piezas:
– El inserto de contacto M12 se ha confeccionado en el
cable del transductor de desplazamiento.
– La brida cuadrada para el montaje encima del inserto
de contacto está incluida en el suministro.

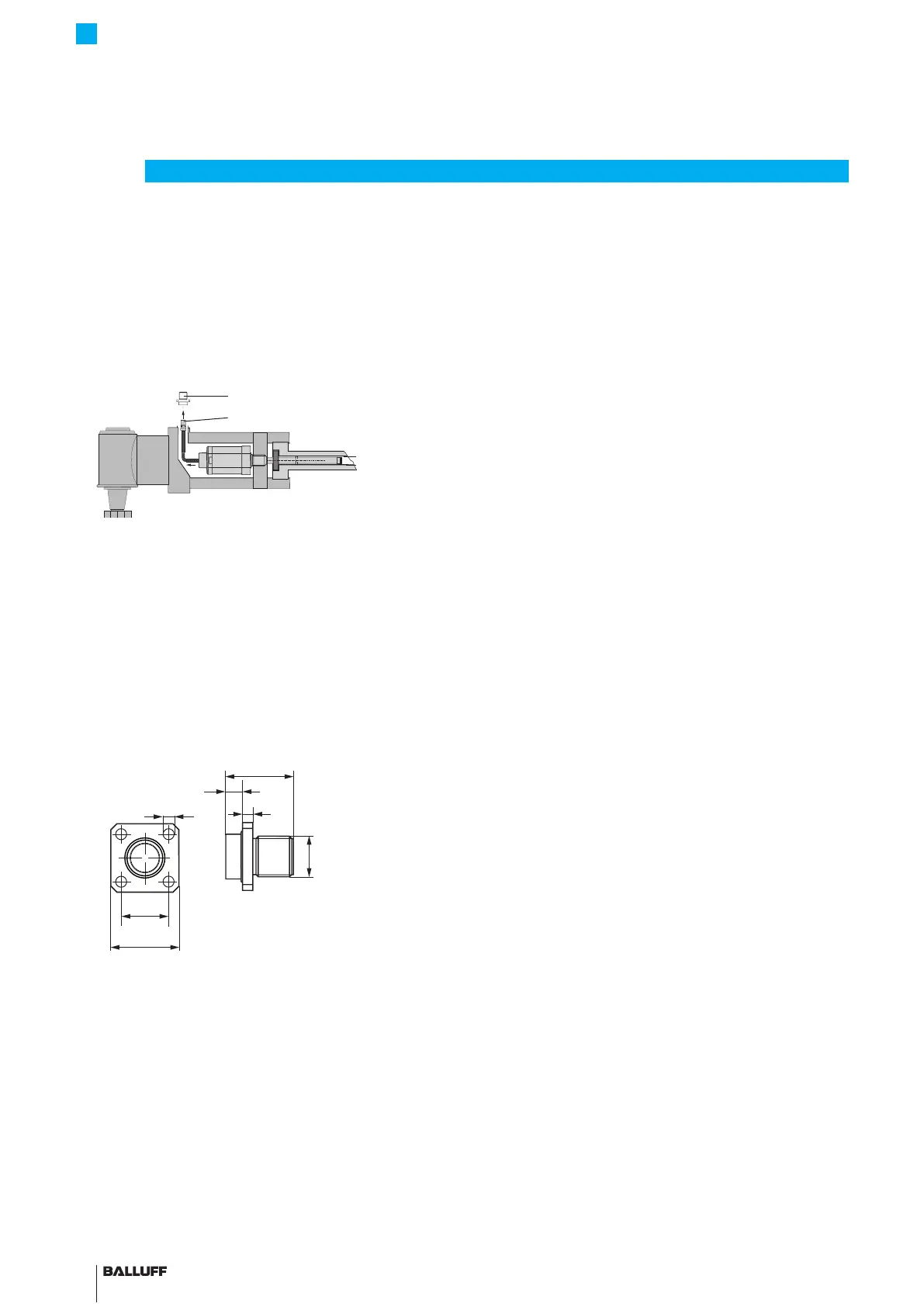

Fig. 12-12:
Flangia quadrata
Portacontatti M12
Sistema enchufable en el ejemplo del montaje del trans-
ductor de desplazamiento en un cilindro hidráulico
Serie ZA10
Material de la brida cuadrada: latón galvanizado
BTL7-…-KA00,2-ZA10, Cable de PUR 0,2 m
BTL7-…-KA00,3-ZA10, Cable de PUR 0,3 m
Serie ZA15
Material de la brida cuadrada: acero inoxidable 1.4404
BTL7-…-KA00,2-ZA15, Cable de PUR 0,2 m
BTL7-…-KA00,3-ZA15, Cable de PUR 0,3 m
Fig. 12-13:
20
5
3
M12x1
Ø 13.3
+0.10
-0.00
14
20
Ø 3.2
Flangia quadrata
BTL7-A/C/E/G_ _ _-M_ _ _ _-A/B/Y/Z(8)-S32/S115/S135/S140/KA_ _/FA_ _
Transductor de desplazamiento Micropulse - forma constructiva de varilla
