10 deutsch
4
Einbau und Anschluss (Fortsetzung)
4.3 Freie Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
– Um die Genauigkeit des Wegmesssystems zu gewähr-
leisten, wird der Positionsgeber mit nichtmagnetisier-
baren Schrauben (Edelstahl, Messing, Aluminium) am
bewegten Maschinenteil befestigt.
– Das bewegte Maschinenteil muss den Positionsgeber
auf einer parallel zum Wegaufnehmer verlaufenden
Bahn führen.
– Der AbstandA zwischen Positionsgeber und Teilen, die
aus magnetisierbarem Material bestehen, muss minde-
stens 10mm betragen (siehe Bild 4-4 bis Bild 4-8).
– Für den AbstandB zwischen Positionsgeber und
Wegaufnehmer und für den MittenversatzC (siehe
Bild 4-4 bis Bild 4-8) sind folgende Werte einzuhalten:
Typ der Positionsgeber AbstandB
1)
VersatzC
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
Der gewählte Abstand muss über die gesamte Messlänge konstant
bleiben.
2)
Für optimale Messergebnisse wird ein AbstandB von 6…8mm
empfohlen.
Tab. 4-2: Abstand und Versatz für freie Positionsgeber

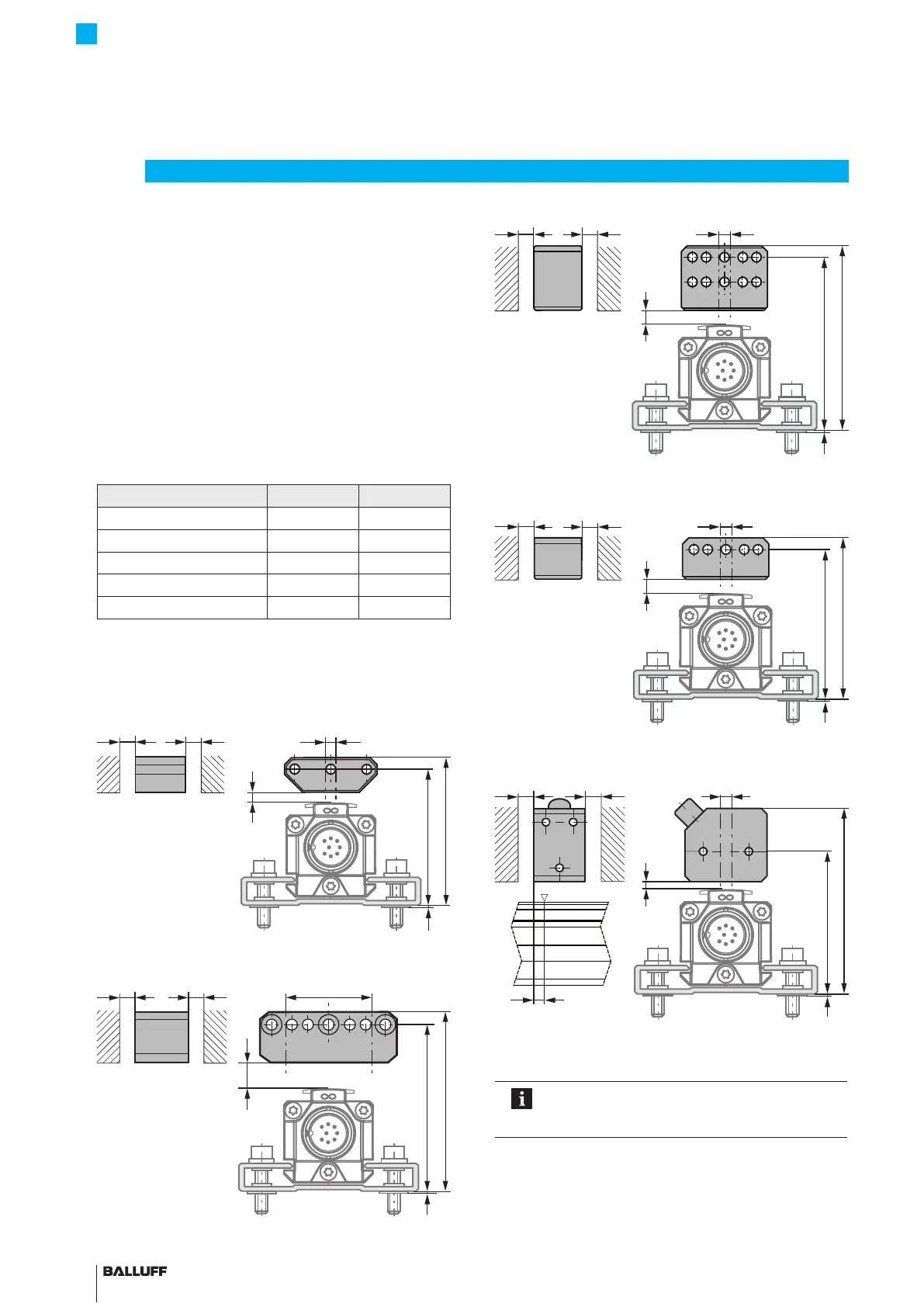

Bild 4-4:
B
C
50+4
A A
55+4
1
Maße und Abstände mit Positionsgeber BTL5-P-3800-2
Bild 4-5:
C
B
A
A
1
61+10
66+10
Maße und Abstände mit Positionsgeber BTL5-P-5500-2
Bild 4-6:
C
B
A A
1
74+4
69+4
Maße und Abstände mit Positionsgeber BTL6-A-3800-2
Bild 4-7:
C
B
A A
1
63+4
58+4
Maße und Abstände mit Positionsgeber BTL6-A-3801-2
Bild 4-8:
B
A
A
C
4
1
81+2
57.5+2
Maße und Abstände mit Positionsgeber BTL5-P-4500-1
mit elektrischer Magnetfeld-Erzeugung (24V/100mA)
Der Messbereich ist um 4mm in Richtung des
Wegaufnehmersteckers versetzt (siehe
Bild 4-8).
Stecker
mit LED
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
