www.balluff.com 9deutsch
4.1 Wegaufnehmer einbauen
ACHTUNG
Unsachgemäße Montage
Unsachgemäße Montage kann die Funktion des Wegauf-
nehmers beeinträchtigen und zu Beschädigungen führen.
Es ist darauf zu achten, dass keine starken
elektrischen oder magnetischen Felder in
unmittelbarer Nähe des Wegaufnehmers auftreten.
Die für den Einbau angegebenen Abstände sind
unbedingt einzuhalten.
Die Einbaulage ist beliebig. Mit den mitgelieferten Befesti-
gungsklammern und Zylinderkopfschrauben wird der
Wegaufnehmer auf einer ebenen Fläche der Maschine
montiert. Befestigungsklammern werden in ausreichender
Zahl mitgeliefert.
Um die Entstehung von Resonanzfrequenzen
bei Vibrationsbelastungen zu vermeiden, emp-
fehlen wir, die Befestigungsklammern in unre-
gelmäßigen Abständen zu platzieren.
Durch die mitgelieferten Isolierbuchsen wird der Wegauf-
nehmer von der Maschine elektrisch isoliert (siehe
Bild3-1).
1. Wegaufnehmer in die Befestigungsklammern führen.
2. Wegaufnehmer mit den Befestigungsschrauben auf
dem Untergrund fixieren (Schrauben in den Klammern
mit max.2Nm festziehen).
3. Postionsgeber (Zubehör) einbauen.
Der Wegaufnehmer Micropulse in Profilbau-
weise eignet sich sowohl für freie, d.h. berüh-
rungslos arbeitende Positionsgeber
(sieheBild 4-4 bis Bild 4-8) als auch für geführte
Positionsgeber (siehe Bild 4-1 bis Bild 4-3).
4.2 Geführte Positionsgeber
Beim Einbau des Positionsgebers ist zu beachten:
Seitliche Kräfte vermeiden.
Den Positionsgeber über eine Gelenkstange mit dem
Maschinenteil verbinden (siehe Zubehör auf
Seite18).

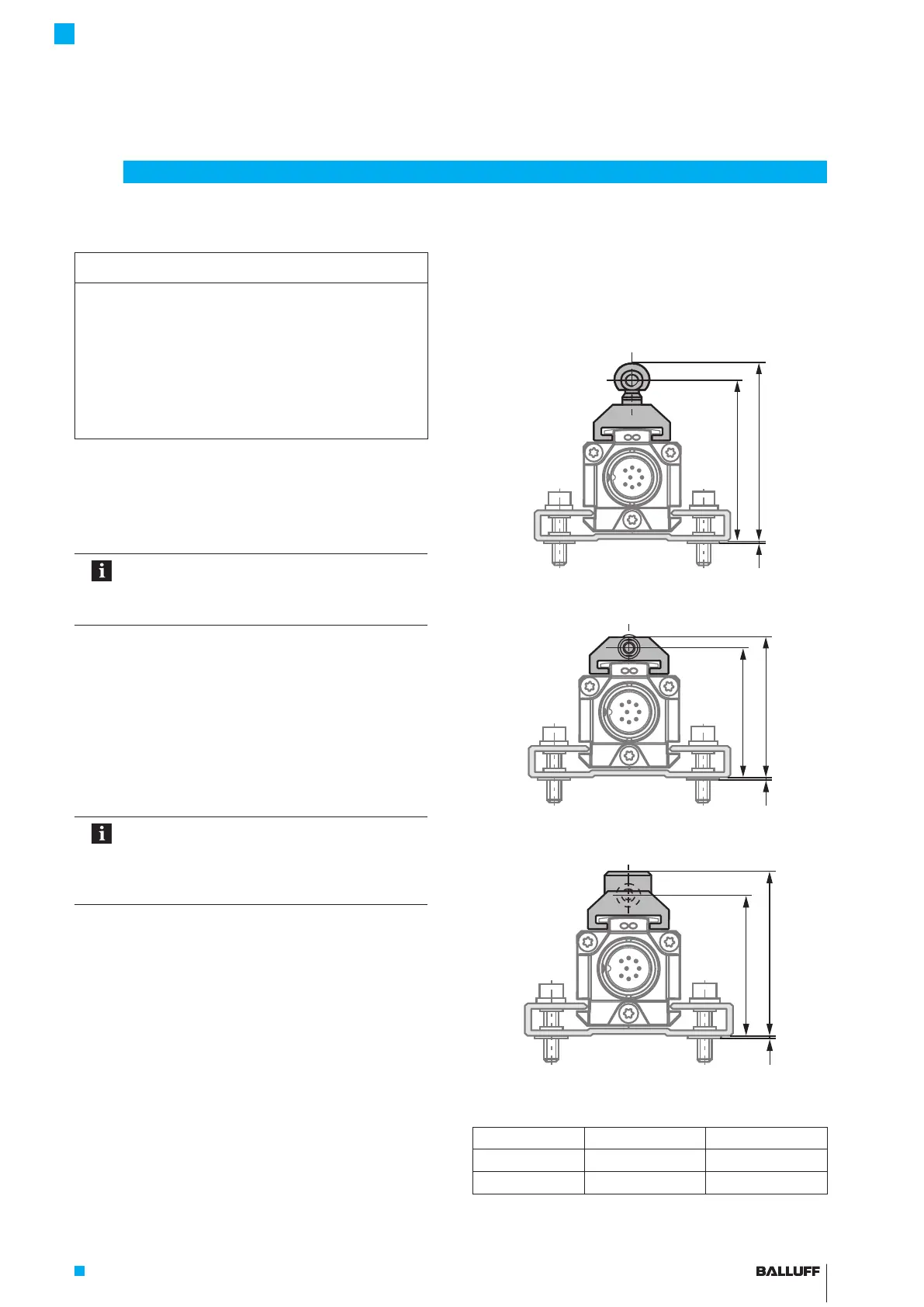

Bild 4-1:
66.4
60
1
Maße und Abstände mit Positionsgeber BTL5-F-2814-1S
Bild 4-2:
52.5
47.5
1
Maße und Abstände mit Positionsgeber BTL5-T-2814-1S
Bild 4-3:
Y
X
1
Maße und Abstände mit Positionsgeber
BTL5-M/N-2814-1S
BTL5-M-2814-1S BTL5-N-2814-1S
Abstand X 48,5mm 57mm
Abstand Y 51mm 59,5mm
Tab. 4-1: Abstände für Positionsgeber BTL5-M/N-2814-1S
4
Einbau und Anschluss
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
