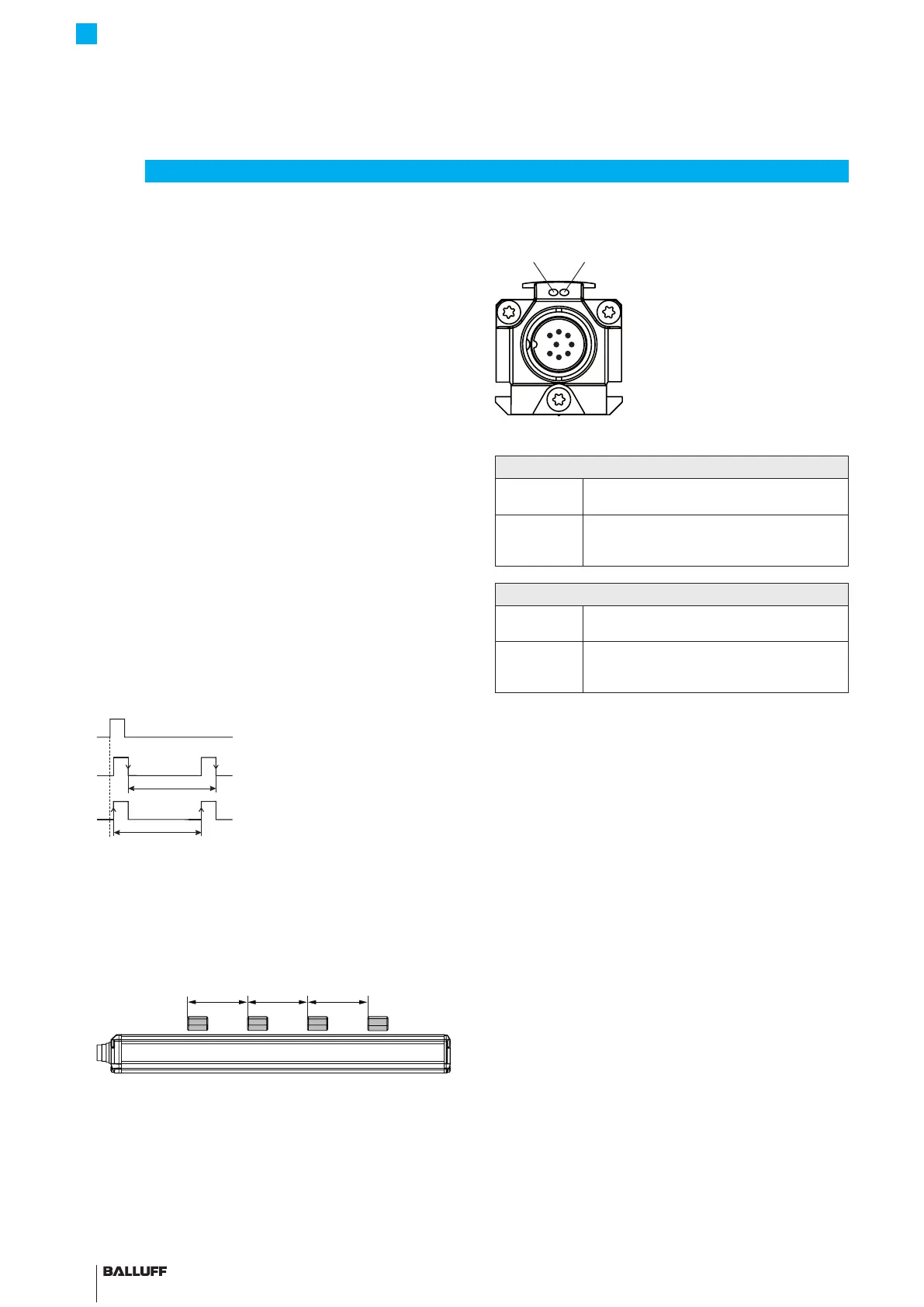

8 español
3
Estructura y funcionamiento (continuación)
3.2 Función
En el transductor de desplazamiento BTL7 se encuentra el
guíaondas, protegido mediante una carcasa de aluminio. A
lo largo del guíaondas se mueve un sensor de posición.
Este sensor de posición está unido con el componente de
la instalación cuya posición se desea determinar. El sensor
de posición define la posición que se ha de medir en
elguíaondas.
Un impulso Init generado externamente, en combinación
con el campo magnético del sensor de posición, activa una
onda de torsión en el guíaondas que se produce mediante
magnetostricción y se propaga a velocidad ultrasónica.
La onda de torsión que se propaga hacia el extremo del
guíaondas se absorbe en la zona de amortiguación. La
onda de torsión que se propaga hacia el inicio del
guíaondas genera una señal eléctrica en una bobina
captadora. La posición se determina a partir del tiempo de
propagación de la onda. El valor de posición se
corresponde con el tiempo de propagación de la onda de
torsión y se emite como información temporal digital entre
los impulsos de inicio y de parada.
La evaluación se puede referir al flanco ascendente o al
descendente. Esto se produce con alta precisión y
reproducibilidad dentro de la zona medible indicada como
longitud nominal.
Fig. 3-2:
T
T
Start
Stop
Init
Principio de medición de desplazamiento/tiempo
3.3 Número de sensores de posición
Pueden utilizarse hasta 16 sensores de posición. La
distancia mínima (L) entre los sensores de posición debe
ser de 65mm.
Fig. 3-3:
L L L
Distancia entre los sensores de posición
3.4 Indicadores LED
Fig. 3-4:
LED 2
LED 1
Indicadores LED BTL7
LED1
Verde Funcionamiento normal
El sensor de posición está dentro de los límites.
Rojo Error
No hay ningún sensor o el sensor de posición
está fuera de los límites.
LED2
OFF Funcionamiento normal
Señal Init válida.
Rojo
intermitente
Error Init
Falta una señal Init o la señal Init no es válida y
el LED1 está apagado.
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
