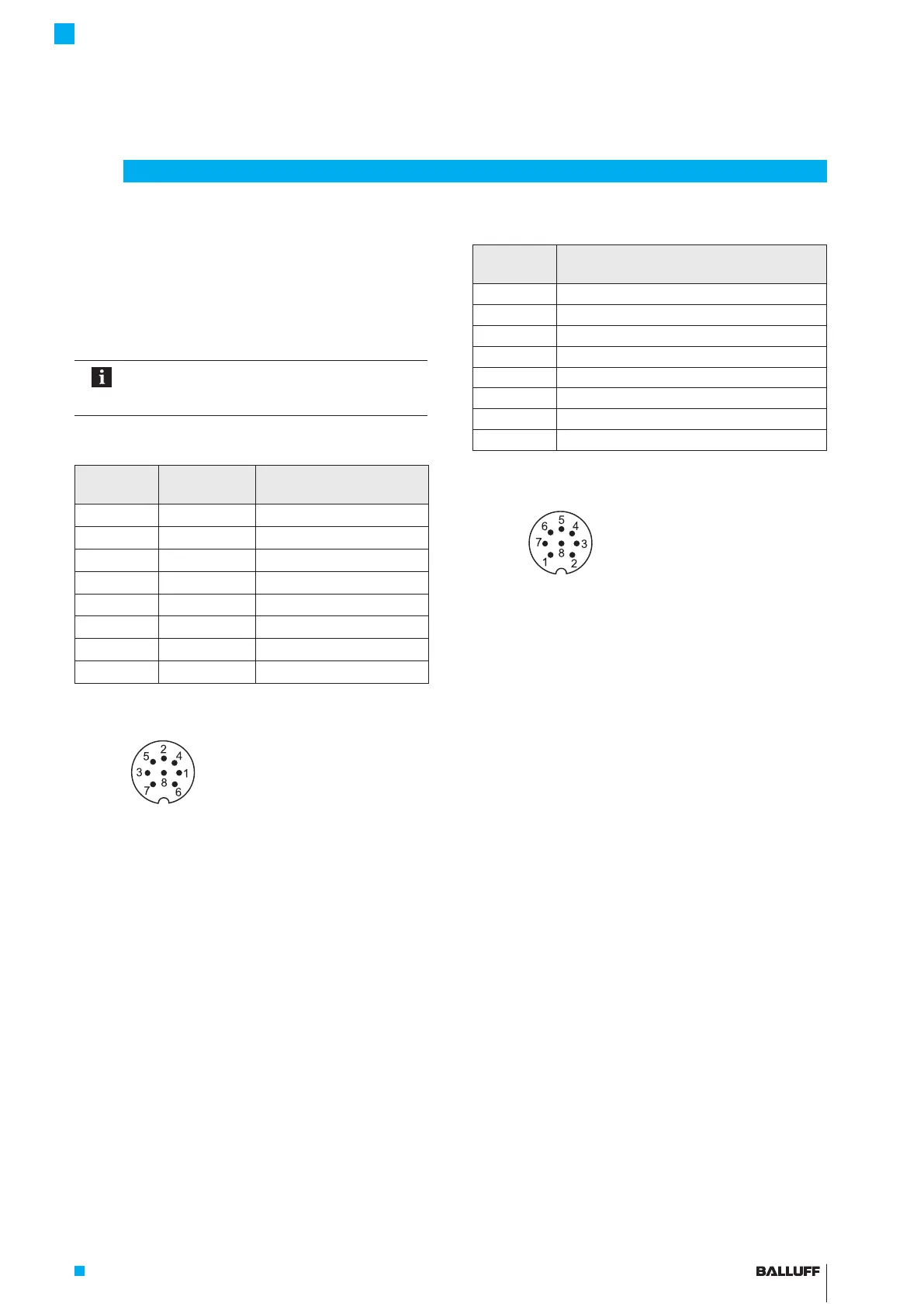

4.4 Conexión eléctrica
En función de la variante de conexión, la conexión eléctrica
se realiza de forma fija a través de un cable o a través de
un conector.
En Tab. 4-3 a Tab. 4-4 encontrará la ocupación de
conexiones o la asignación de pines de la correspondiente
versión.
Tenga en cuenta la información sobre el blindaje
y el tendido de cables que figura en la
página12.
4.4.1 Conector S32/cable
Pin Color del
cable
Interfaz
BTL7-P511…-S32/KA
1
YE amarillo
+Init
2
GY gris
+Start/Stop
3
PK rosa
–Init
4
RD rojo
No utilizado
1)
5
GN verde
–Start/Stop
6
BU azul
GND
7
BN marrón
10…30V
8
WH blanco
No utilizado
1)
1)
Los conductores no utilizados se pueden conectar en el lado del
control con GND, pero no con el blindaje.
Tab. 4-3: Ocupación de conexiones
Fig. 4-9:
Asignación de pines S32 (vista desde arriba del conector
en el transductor de desplazamiento), conector cilíndrico
M16 de 8 polos
4
Montaje y conexión (continuación)
4.4.2 Conector S115
Pin Interfaz
BTL7-P511…-S115
1 +Init
2 +Start/Stop
3 –Init
4 No utilizado
1)
5 –Start/Stop
6 GND
7 10…30V
8 No utilizado
1)
1)
Los conductores no utilizados se pueden conectar en el lado del
control con GND, pero no con el blindaje.
Tab. 4-4: Ocupación de conexiones
Fig. 4-10:
Asignación de pines S115 (vista desde arriba del conector
en el transductor de desplazamiento), conector cilíndrico
M12 de 8 polos
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
