10 español
4
Montaje y conexión (continuación)
4.3 Sensores de posición libres
En el montaje del sensor de posición, se debe tener en
cuenta lo siguiente:
Para garantizar la precisión del sistema de medición de
desplazamiento, el sensor de posición se fija a la pieza
móvil de la máquina con tornillos no imantables (acero
inoxidable, latón, aluminio).
La pieza móvil de la máquina debe conducir el sensor
de posición por un carril paralelo al transductor de
desplazamiento.
La distanciaA entre el sensor de posición y las piezas
de material imantable debe ser de como mínimo 10mm
(véase Fig. 4-4 hasta Fig. 4-8).
Para la distanciaB entre el sensor de posición y el
transductor de desplazamiento y para el
desplazamiento de centrosC (véase Fig. 4-4 hasta
Fig. 4-8) se deben respetar los siguientes valores:
Tipode sensor
deposición
DistanciaB
1)
DesplazamientoC
BTL5-P-3800-2 0,1…4mm ±2mm
BTL5-P-5500-2 5…15mm ±15mm
BTL5-P-4500-1 0,1…2mm ±2mm
BTL6-A-3800-2 4…8mm
2)
±5mm
BTL6-A-3801-2 4…8mm
2)
±5mm
1)
La distancia seleccionada debe permanecer constante en toda la longitud
de medición.
2)
Para lograr resultados de medición óptimos, se recomienda una
distanciaB de 6…8mm.
Tab. 4-2: Distancia y desplazamiento de los sensores de posición libres

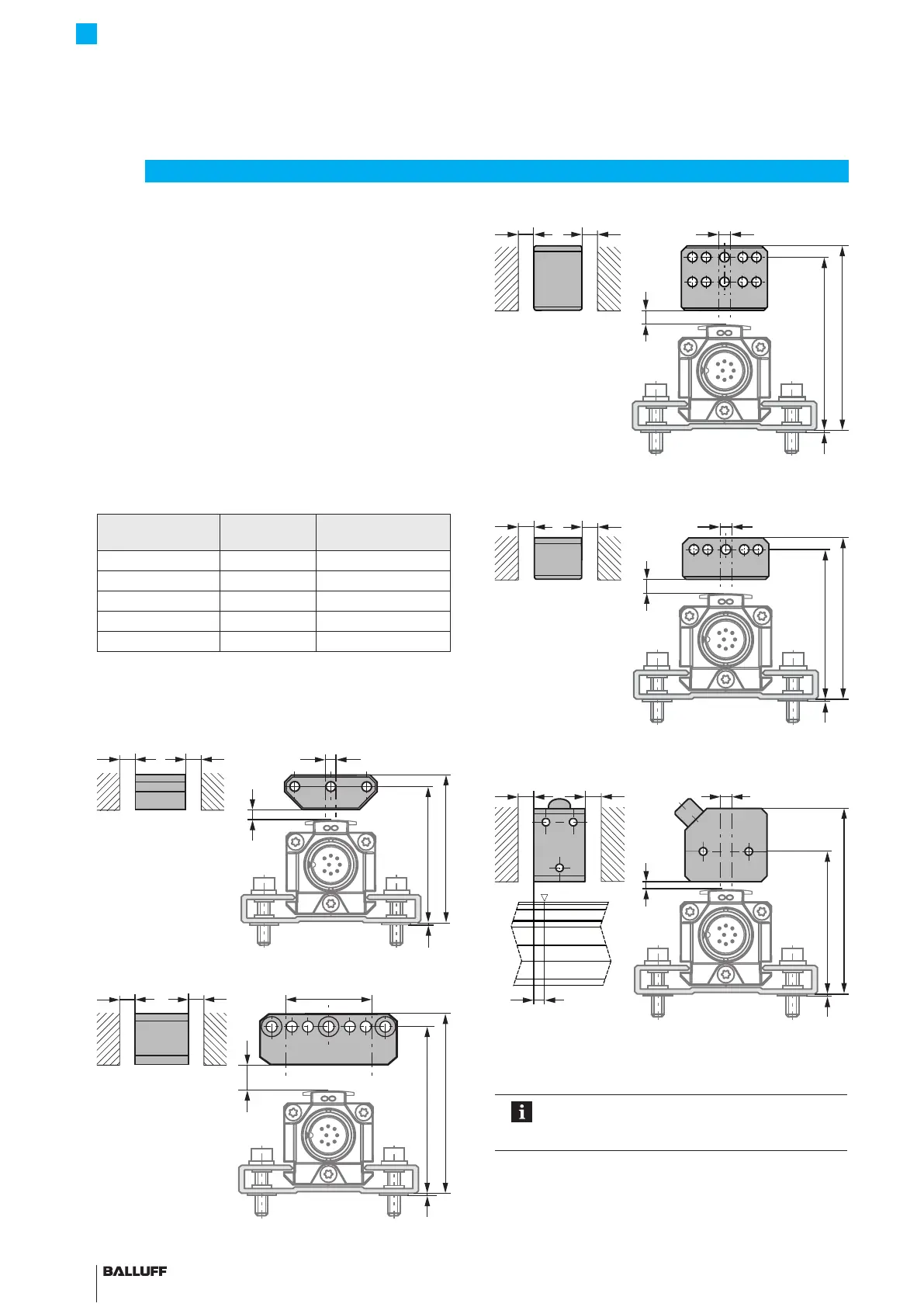

Fig. 4-4:
B
C
50+4
A
A
55+4
1
Medidas y distancias con el sensor de posición BTL5-P-3800-2
Fig. 4-5:
C
B
A
A
1
61+10
66+10
Medidas y distancias con el sensor de posición BTL5-P-5500-2
Fig. 4-6:
C
B
A
A
1
74+4
69+4
Medidas y distancias con el sensor de posición BTL6-A-3800-2
Fig. 4-7:
C
B
A
A
1
63+4
58+4
Medidas y distancias con el sensor de posición BTL6-A-3801-2
Fig. 4-8:
B
A
A
C
4
1
81+2
57.5+2
Medidas y distancias con el sensor de posición
BTL5-P-4500-1 con generación eléctrica del campo
magnético (24V/100mA)
La zona medible se desplaza 4mm en la
dirección del conector del transductor de
desplazamiento (véase Fig. 4-8).
Enchufe
con LED
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
