www.balluff.com 7deutsch

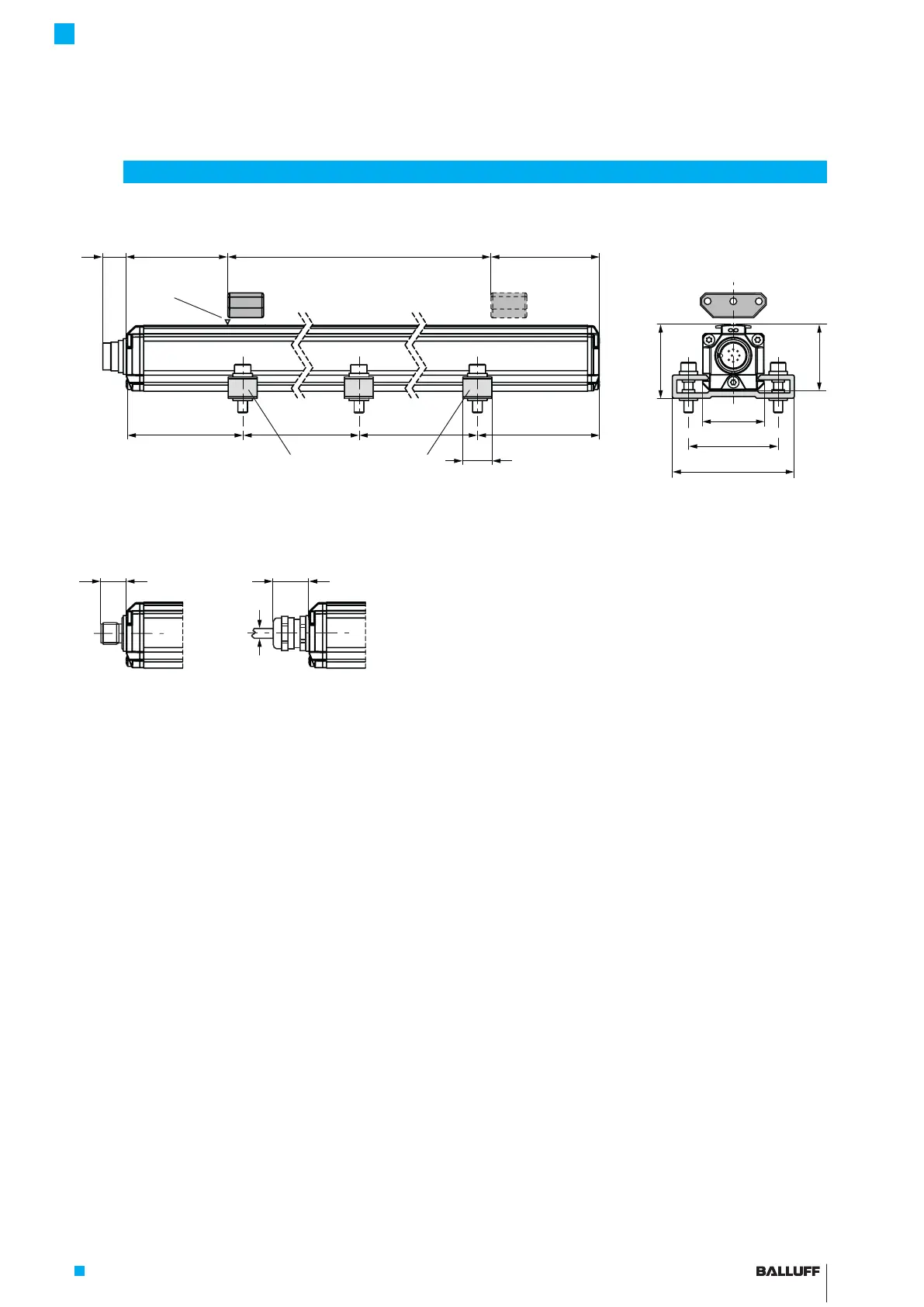

Bild 3-1: Wegaufnehmer BTL7…, Aufbau
3.1 Aufbau
Elektrischer Anschluss: Der elektrische Anschluss ist fest
über ein Kabel oder über eine Steckverbindung ausgeführt
(siehe Typenschlüssel
ab Seite22
).
Gehäuse: Aluminiumgehäuse, in dem sich der Wellenleiter
und die Auswerteelektronik befinden.
Positionsgeber: Definiert die zu messende Position auf
dem Wellenleiter. Positionsgeber sind in unterschiedlichen
Bauformen lieferbar und gesondert zu bestellen (siehe
Zubehör ab Seite18).
Nennlänge: Um den Wegaufnehmer optimal an die
Anwendung anzupassen, sind Nennlängen von 50mm bis
7620mm lieferbar.
3
Aufbau und Funktion
12 72 73
~80 ~80~250 ~250
15
50
35
68
~23
13.8
max. 7
41
36.8
1) Nicht nutzbarer Bereich
2) Nicht im Lieferumfang enthalten
1)
Nennlänge =
Messbereich
Kerbe
Positionsgeber
BTL5-P-3800-2
1)
Befestigungsklammern mit Isolierbuchsen
und Zylinderkopfschrauben ISO4762M5x22,
max. Anzugsdrehmoment 2Nm
2)
2)
BTL7…-Kabel
BTL7…-S32 Draufsicht auf
BTL7…-S32
BTL7…-S115
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
