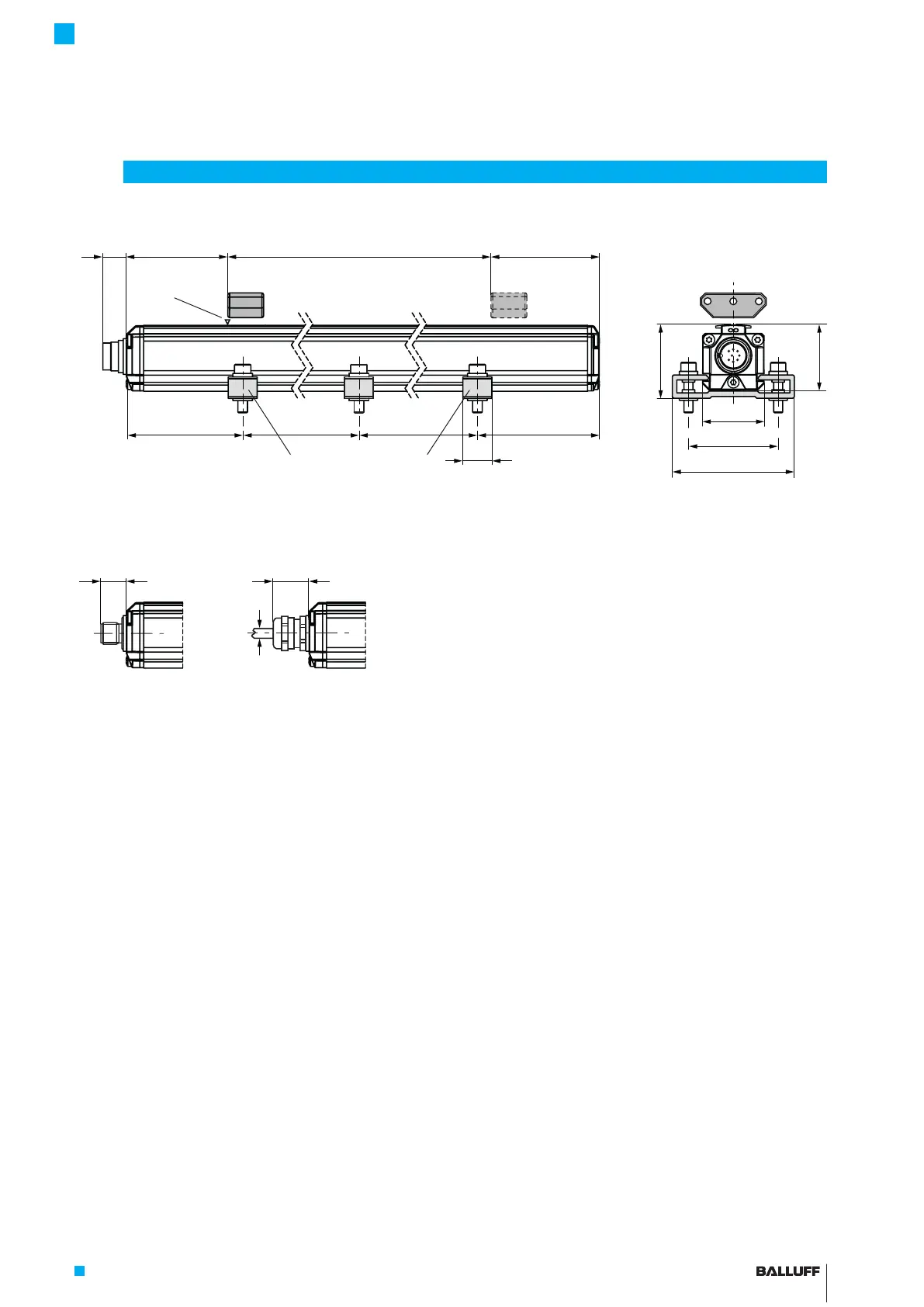

Fig. 3-1: Transductor de desplazamiento BTL7…, estructura
3.1 Estructura
Conexión eléctrica: la conexión eléctrica está realizada de
forma fija con un cable o mediante un conector (véase
Código de modelo
a partir de la página22 ).
Carcasa: carcasa de aluminio en la que se encuentran el
guíaondas y el sistema electrónico de evaluación.
Sensor de posición: define la posición que se ha de
medir en el guíaondas. Los sensores de posición están
disponibles en diferentes formas constructivas y se deben
solicitar por separado (véase Accesorios a partir de la
página18).
Longitud nominal: para adaptar de forma óptima el
transductor de desplazamiento a la aplicación, están
disponibles longitudes nominales de 50mm a 7620mm.
3
Estructura y funcionamiento
12 72 73
~80 ~80~250 ~250
15
50
35
68
~23
13.8
max. 7
41
36.8
1) Zona no aprovechable
2) No se incluye en el suministro
1)
Longitud nominal =
Zona medible
Sensor de posición
BTL5-P-3800-2
1)
Pinzas de fijación con casquillos aislantes
y tornillos de cabeza cilíndrica ISO4762M5x22,
par de apriete máx. 2Nm
2)
2)
BTL7…-cable
BTL7…-S32 Vista desde arriba de
BTL7…-S32
BTL7…-S115
Muesca
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
