www.balluff.com 11deutsch
4.4 Elektrischer Anschluss
Je nach Anschlussvariante ist der elektrische Anschluss
fest über ein Kabel oder über eine Steckverbindung ausge-
führt.
Die Anschlussbelegung bzw. die Pinbelegung der jeweili-
gen Ausführung ist Tab. 4-3 bis Tab. 4-4 zu entnehmen.
Beachten Sie die Informationen zu Schirmung
und Kabelverlegung auf Seite12.
4.4.1 Steckverbinder S32/Kabel
Pin Kabelfarbe Schnittstelle
BTL7-P511…-S32/KA
1
YE Gelb
+Init
2
GY Grau
+Start/Stop
3
PK Rosa
–Init
4
RD Rot
nicht belegt
1)
5
GN Grün
–Start/Stop
6
BU Blau
GND
7
BN Braun
10…30V
8
WH Weiß
nicht belegt
1)
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
Tab. 4-3: Anschlussbelegung

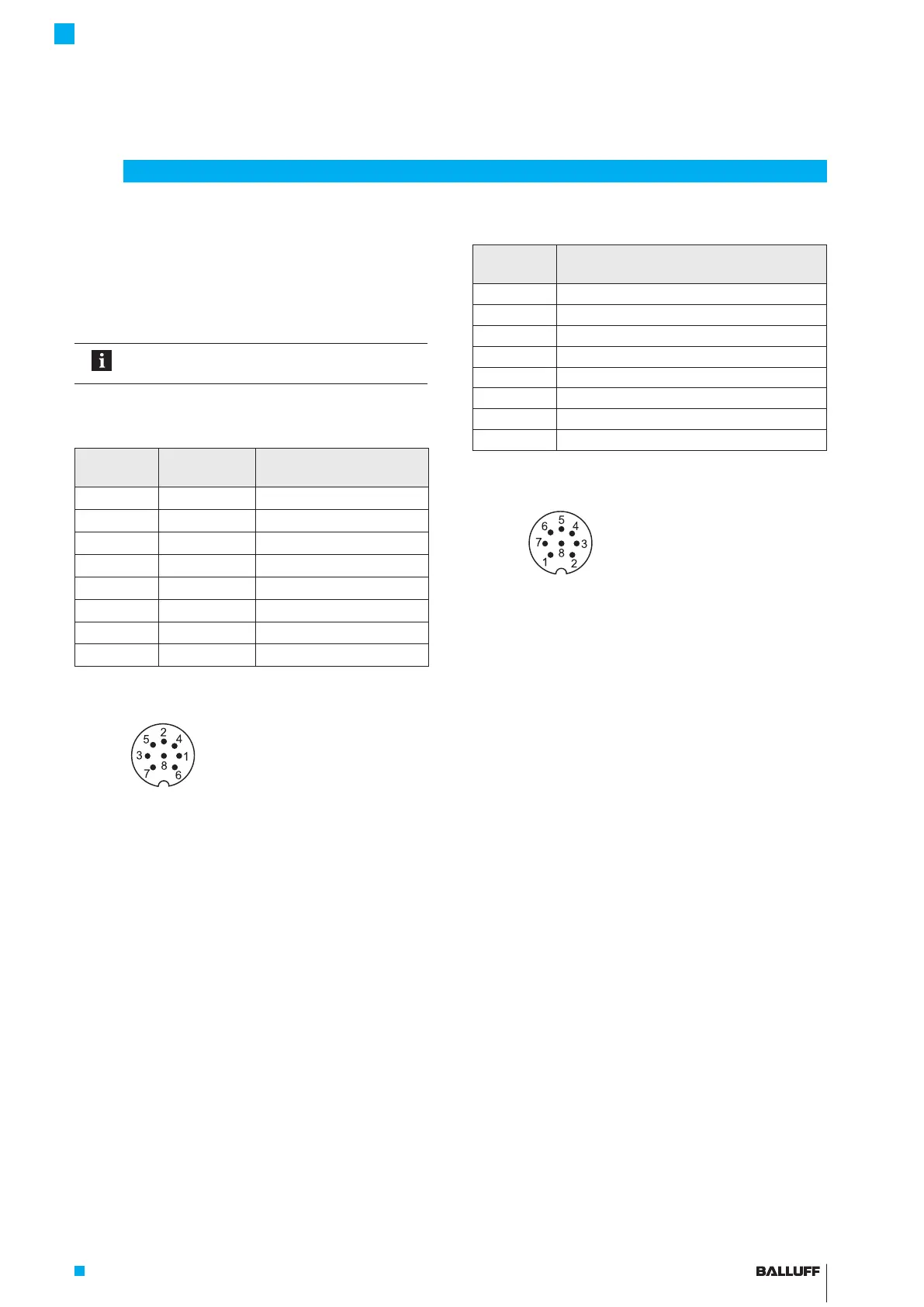

Bild 4-9:
Pinbelegung S32 (Draufsicht auf Stecker am Wegaufneh-
mer), 8-poliger Rundstecker M16
4
Einbau und Anschluss (Fortsetzung)
4.4.2 Steckverbinder S115
Pin Schnittstelle
BTL7-P511…-S115
1 +Init
2 +Start/Stop
3 –Init
4 nicht belegt
1)
5 –Start/Stop
6 GND
7 10…30V
8 nicht belegt
1)
1)
Nicht belegte Adern können steuerungsseitig mit GND verbunden
werden, aber nicht mit dem Schirm.
Tab. 4-4: Anschlussbelegung
Bild 4-10:
Pinbelegung S115 (Draufsicht auf Stecker am Wegaufneh-
mer), 8-poliger Rundstecker M12
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
