Interfaz P
6.1 Principio
La interfazP es una interfaz universal de impulsos que aúna
las funciones de los flancos descendentes y ascendentes. El
control del sistema de medición de desplazamiento se realiza
mediante señales Init y Start/Stop. El punto de referencia
para la medición de tiempo es el impulso de arranque.
La seguridad en la transferencia de la señal, incluso con
longitudes de cable de hasta 500m, entre la unidad de
evaluación y el transductor de desplazamiento queda
garantizada por los controladores y receptores diferenciales
RS485 con elevada resistencia a interferencias. Se suprimen
de manera eficaz las señales perturbadoras.
DPI/IP es un protocolo que sirve para el intercambio
directo de datos entre la unidad de control y el transductor
de desplazamiento. Mediante este protocolo se transfiere
a través de los cables de señal información adicional
como, p.ej., fabricante, tipo de sensor, longitud de
medición y velocidad del guíaondas. Esto permite una
puesta en marcha o el intercambio de un transductor de
desplazamiento sin necesidad de modificar manualmente
los parámetros de control.
La interfaz permite la comunicación bidireccional e integra
funciones de diagnóstico. Se reducen los tiempos de
parada gracias al sistema de conexión Plug and Play y a la
parametrización automática.
6.2 Procedimiento DPI/IP
6.2.1 Funcionamiento y características
El procedimiento DPI/IP incluye dos tipos de servicio: servicio
de medición DPI y servicio con protocolo de datos IP.
DPI = digital pulse interface
IP = integrated protocol
Servicio de medición DPI
Por el cable Init se envía a intervalos regulares el impulso
Init al transductor de desplazamiento, cuyo flanco
ascendente genera una medición.

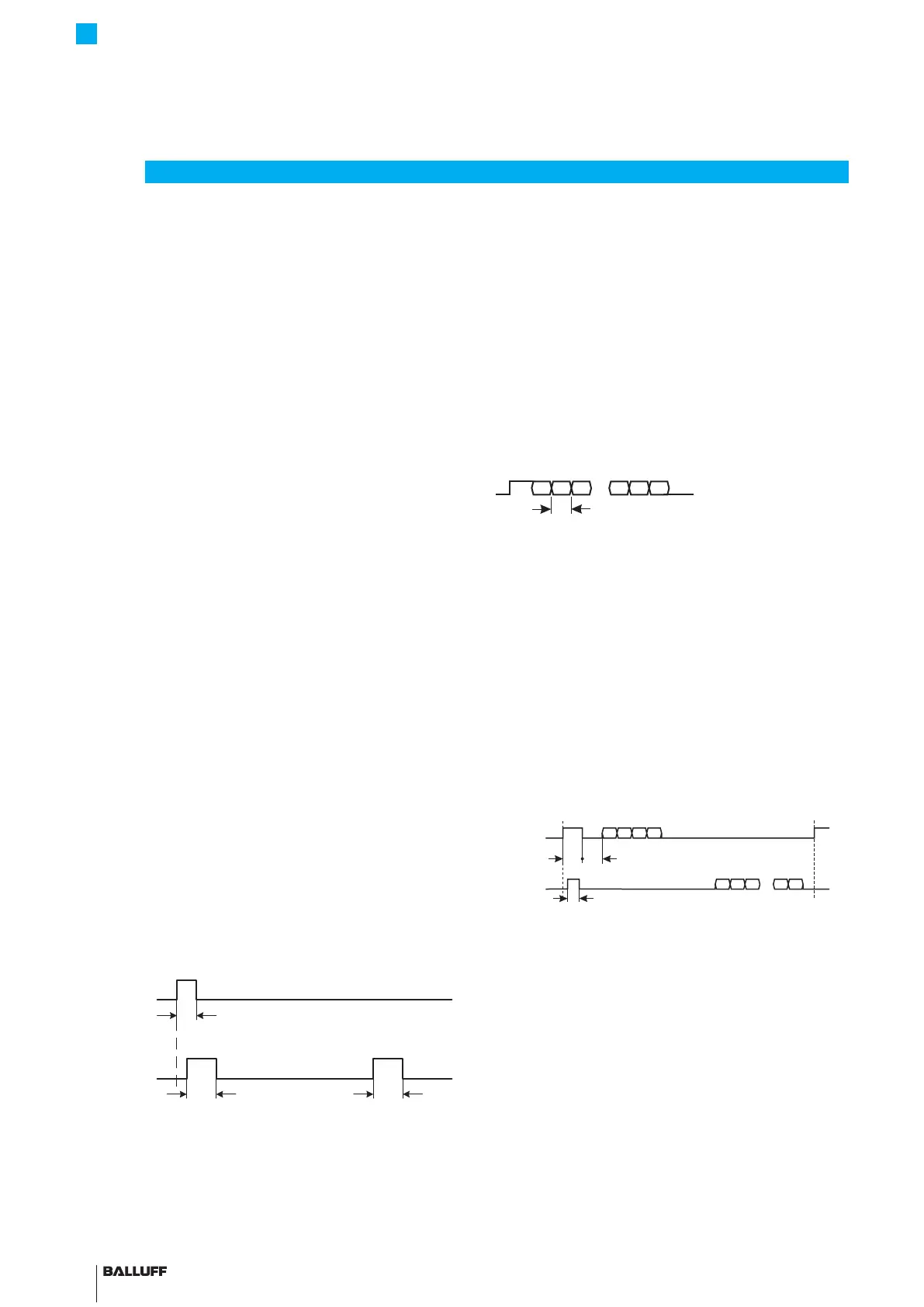

Fig. 6-1:
Start
T
Init
T
Stop
T
Init
Start/Stop
Principio de la transferencia de datos en servicio de
medición DPI
T
Init
1μs a5μs
T
Start
3μs a 5μs (típ. 4µs)
T
Stop
3μs a 5μs (típ. 4µs)
Servicio con protocolo de datosIP
Si la longitud del impulso Init T
IP
se incrementa a aprox.
10μs hasta 50μs, el transductor de desplazamiento
cambia de servicio de medición DPI a servicio con
protocolo de datos IP (véase Fig. 6-2).
De este modo, después del impulso Init se transfiere al
transductor de desplazamiento una secuencia de
caracteres (Command) en forma de comando. Por el cable
Start/Stop, el transductor de desplazamiento sigue
enviando como respuesta el impulso Start; en vez de los
impulsos Stop se transfiere a la unidad de control una
secuencia de caracteres (Response) que contiene la
respuesta requerida dependiente del comando.
Cada carácter del protocolo de transferencia tiene la
siguiente estructura de bits:
…
Start Bit0 Bit1 Bit2 Bit6 Bit7 PBit Stop
Bit
T
Bit Start Start-of-Frame-Bit
Bit0…
Bit7
8 bits de datos
PBit Parity-Bit (Even-Parity)
Parada Stop-of-Frame-Bit
T
Bit
4 μs (longitud de bit a una tasa de 250kbits/s)
La seguridad de datos en la transferencia de la secuencia
de caracteres se consigue mediante la comprobación de
paridad y CRC16 con el polinomio X16+X12+X5+1
(corresponde a 0x1021). Si se produce un error de
transferencia o de protocolo, el transductor de
desplazamiento envía como respuesta el correspondiente
mensaje de error.
Fig. 6-2:
T
D1
Command
Response
T
IP
Start
T
Init
Start/Sto
p
…
…
Principio de la transferencia de datos con protocolo IP
T
IP
10μs a 50μs
Servicio con protocolo de datosIP
Command Comando para requerir datos del
transductor de desplazamiento
(información guardada en el transductor
de desplazamiento)
T
Start
3μs a 5μs (típ. 4µs)
T
D1
>50μs
Response Respuesta según petición
Alternativa: mensaje de error
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Transductor de desplazamiento Micropulse en carcasa perfilada
