Aufbau und Funktion (Fortsetzung)
3.2 Funktion
Im Wegaufnehmer BTL7 befindet sich der Wellenleiter,
geschützt durch ein Aluminiumgehäuse. Entlang des
Wellenleiters wird ein Positionsgeber bewegt. Dieser
Positionsgeber ist mit dem Anlagenbauteil verbunden, des-
sen Position bestimmt werden soll. Der Positionsgeber
definiert die zu messende Position auf dem Wellenleiter.
Ein extern erzeugter Init-Impuls löst in Verbindung mit dem
Magnetfeld des Positionsgebers eine Torsionswelle im Wel-
lenleiter aus, die durch Magnetostriktion entsteht und mit
Ultraschallgeschwindigkeit fortschreitet.
Die zum Ende des Wellenleiters laufende Torsionswelle
wird in der Dämpfungszone absorbiert. Die zum Anfang
des Wellenleiters laufende Torsionswelle erzeugt in einer
Abnehmerspule ein elektrisches Signal. Aus der Laufzeit
der Welle wird die Position bestimmt. Der Positionswert
entspricht der Laufzeit der Torsionswelle und wird als
digitale Zeitinformation zwischen den Start- und Stop-
Impulsen ausgegeben.
Die Auswertung kann auf die steigende oder fallende
Flanke bezogen werden. Dies geschieht mit hoher Präzi-
sion und Reproduzierbarkeit innerhalb des als Nennlänge
angegebenen Messbereichs.

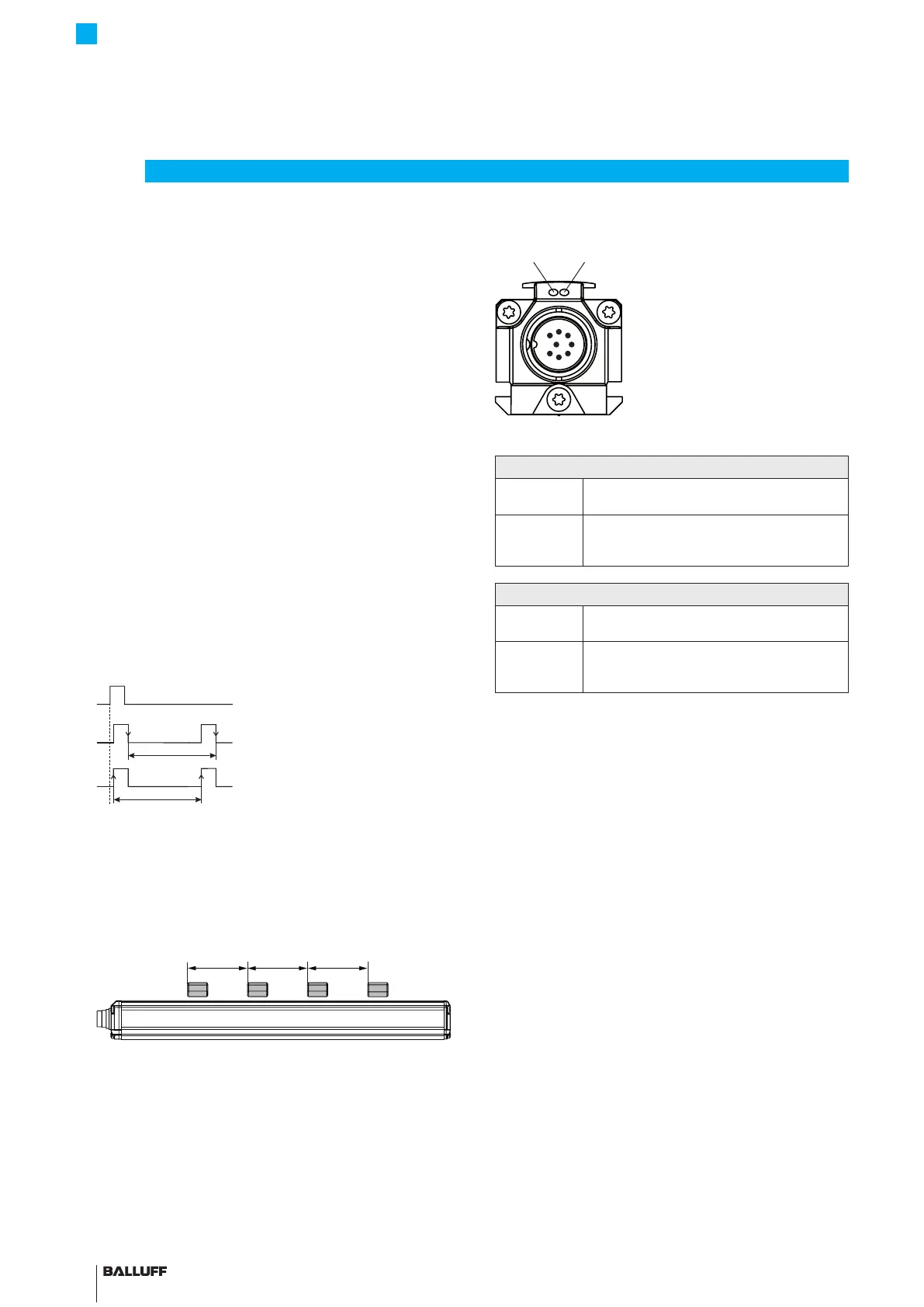

Bild 3-2:
T
T
Start
Stop
Init
Zeit-/Wegmessprinzip
3.3 Anzahl Positionsgeber
Es können bis zu 16 Positionsgeber verwendet werden.
Der Mindestabstand (L) zwischen den Positionsgebern
muss 65mm betragen.
Bild 3-3:
L L L
Abstand zwischen den Positionsgebern
3.4 LED Anzeige
Bild 3-4:
LED 2
LED 1
LED-Anzeigen BTL7
LED1
Grün Normalfunktion
Positionsgeber ist innerhalb der Grenzen.
Rot Fehler
Kein Positionsgeber oder Positionsgeber
außerhalb der Grenzen.
LED2
Aus Normalfunktion
Gültiges Init-Signal.
Rot blinkend Init-Fehler
Fehlendes oder kein gültiges Init-Signal und
LED1 ist aus.
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
