18 deutsch
8.1 Geführte Positionsgeber
BTL5-M/N-2814-1S
Y
28
22
41
Ø 2
20
X
M5

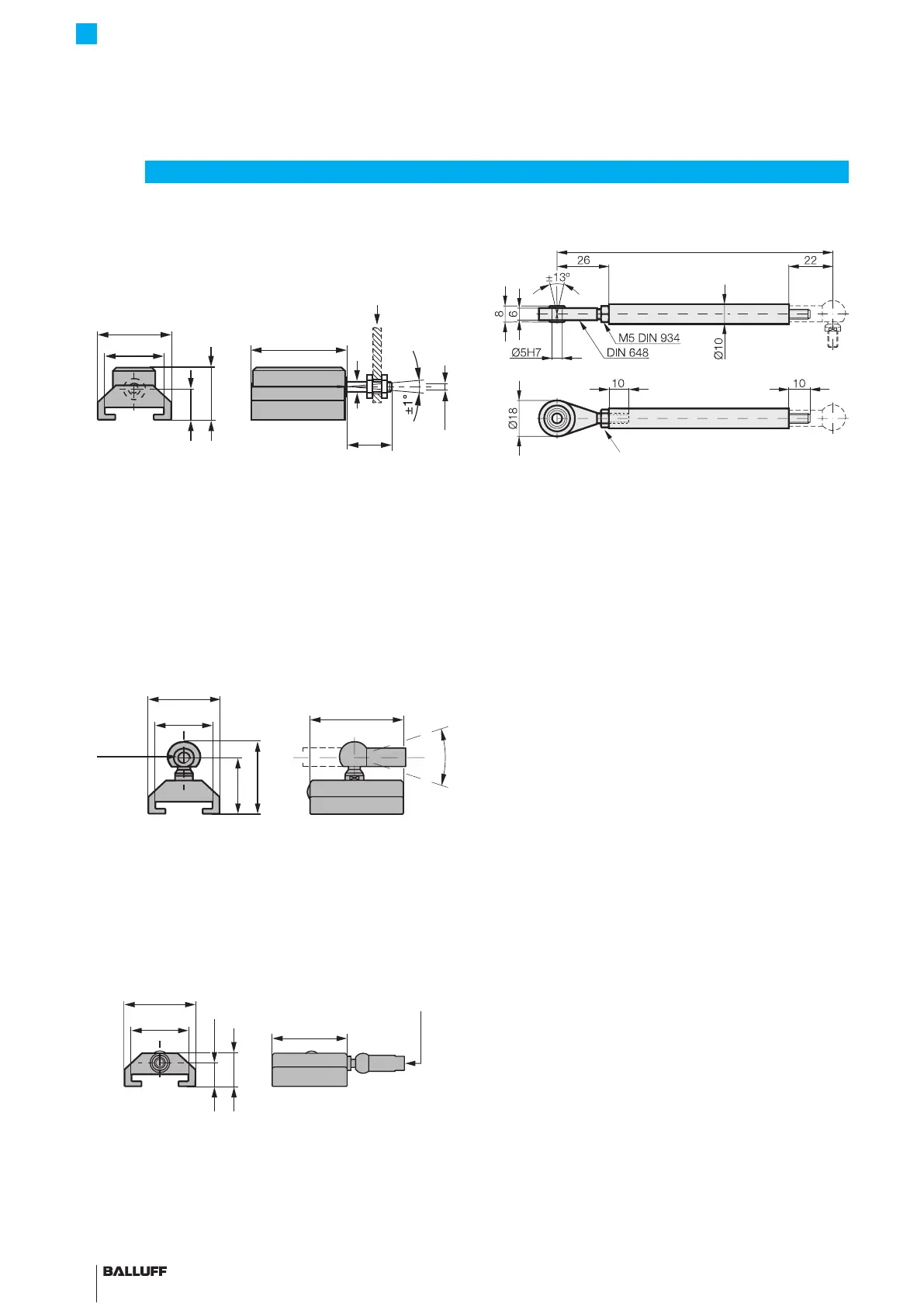

Bild 8-1: Einbaumaße Positionsgeber BTL5-M/N-2814-1S
BTL5-M-2814-1S BTL5-N-2814-1S
Abstand X 12,5 mm 15 mm
Abstand Y 21 mm 23,5 mm
Gewicht: ca. 32 g ca. 35 g
Gehäuse: Aluminium Aluminium
Gleitfläche: Kunststoff Kunststoff
BTL5-F-2814-1S
30.4
28
22
M5x10
±18°
24
40
Bild 8-2: Einbaumaße Positionsgeber BTL5-F-2814-1S
Gewicht: ca. 28 g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
BTL5-T-2814-1S
16.5
11.5
28
22
40
M5x10
Bild 8-3: Einbaumaße Positionsgeber BTL5-T-2814-1S
Gewicht: ca. 28 g
Gehäuse: Aluminium
Gleitfläche: Kunststoff
8.2 Gelenkstange BTL2-GS10-_ _ _ _-A
Bild 8-4: Gelenkstange BTL2-GS10-_ _ _ _-A
Gewicht: ca. 150g/m
Material: Aluminium
1)
Nennlänge bei Bestellung angeben
Beispiel: BTL2-GS10-0100-A (Nennlänge = 100mm)
8
Zubehör
Nennlänge
1)
Mechanisch mit 2Muttern
an Gewindestange M5
fest angelenkt
Verstellbereich −5mm
BTL7-P511 -M ____ -P-S32/S115/KA_ _
Micropulse Wegaufnehmer im Profilgehäuse
