6 Electrical connection
6.1 Motor design
The compressors are fitted as stan-
dard with part winding motors of ∆/∆∆
connection (Part Winding "PW").
Star delta motors (Y/∆) are available
as special design.
Part winding motors
Starting methods (connections
according to fig. 17 and 18):
• Part winding start to reduce the
starting current
• Direct on line start (DOL)
6 Электрические соединения
6.1 Конструкция эл. мотора
В стандартном исполнении компрес-
соры комплектуются
электродвигателями с разделёнными
обмотками ("PW") с соединением по
схеме
∆/∆∆. По специальному заказу
возможна комплектация мотором с
соединением по схеме Y/∆.
Моторы с разделёнными обмотками
Способы включения (эл. соединения
показаны на рис.17 и 18):
• Пуск двигателя на разделённых
обмотках для уменьшения пусковых
токов,
• Прямой пуск (DOL)
6 Elektrischer Anschluss
6.1 Motor-Ausführung
Die Verdichter sind standardmäßig
mit Teilwicklungs-Motoren (Part
Winding "PW") in
∆/∆∆-Schaltung
ausgerüstet. Als Sonder-Ausführung
sind alternativ auch Stern-Dreieck-
Motoren (Y/∆) lieferbar.
Teilwicklungs-Motoren
Anlaufmethoden (Anschluss entspre-
chend Abb. 17 und 18):
• Teilwicklungs-Anlauf zur Minderung
des Anzugstroms
• Direktanlauf

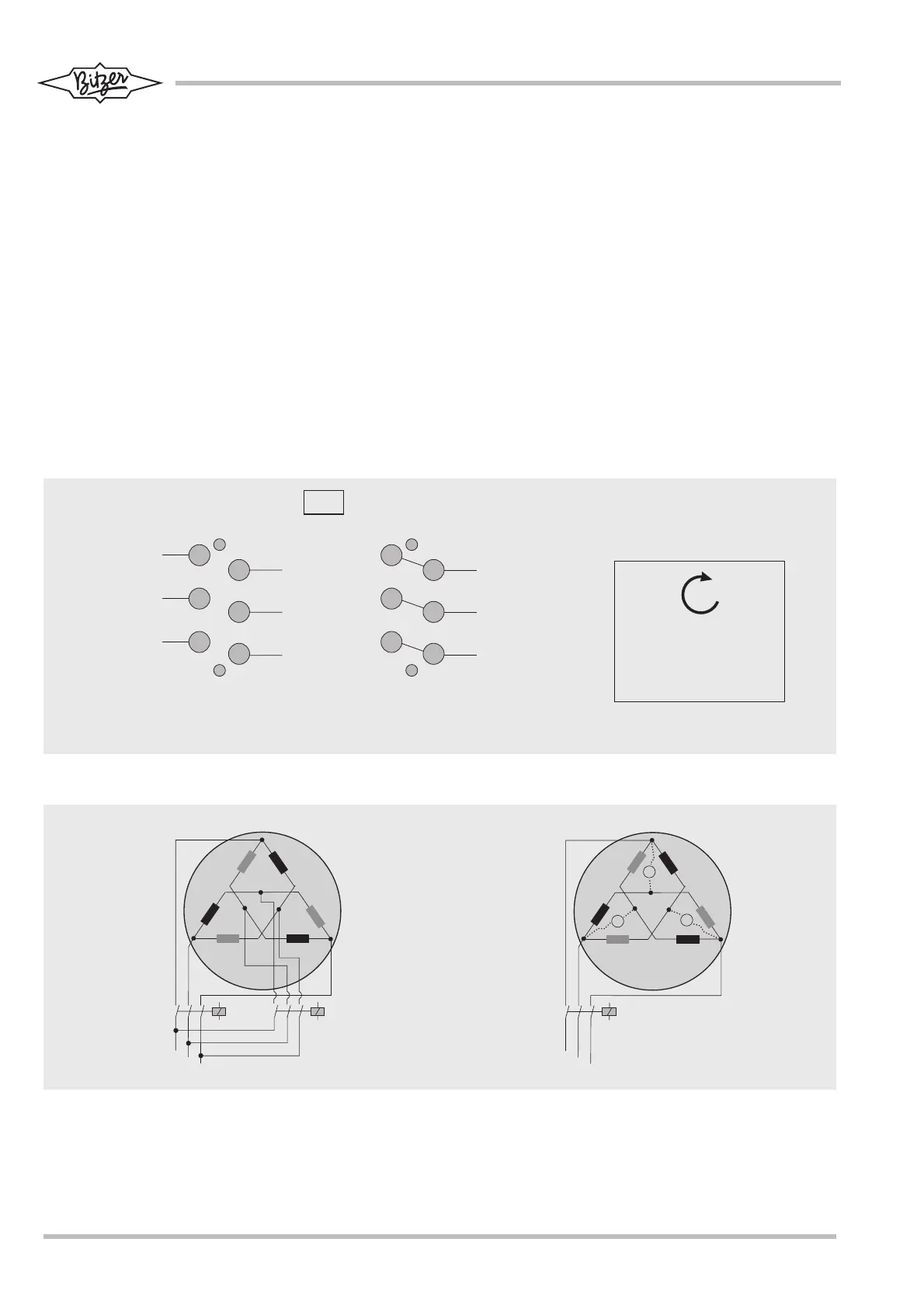

Abb.18 Prinzipschaltbild (PW)
A: Teilwicklungs-Anlauf
B: Direktanlauf
Brücken für Direktanlauf
(Zubehör)
Fig. 18 Schematic wiring diagram (PW)
A: Part winding start
B: Direct on line start
Bridges for direct on line start
(accessory)
Рис.18 Принципиальная схема подключения
мотора с разделёнными обмотками
("PW")
A:
Пуск двигателя с разделёнными обмотками
B: Прямой пуск
Перемычки для подключения мотора
по схеме «прямой пуск»
(доп. принадлежность)
Abb. 17 Motoranschluss (PW) Fig. 17 Motor connections (PW)
