ENT
ENT

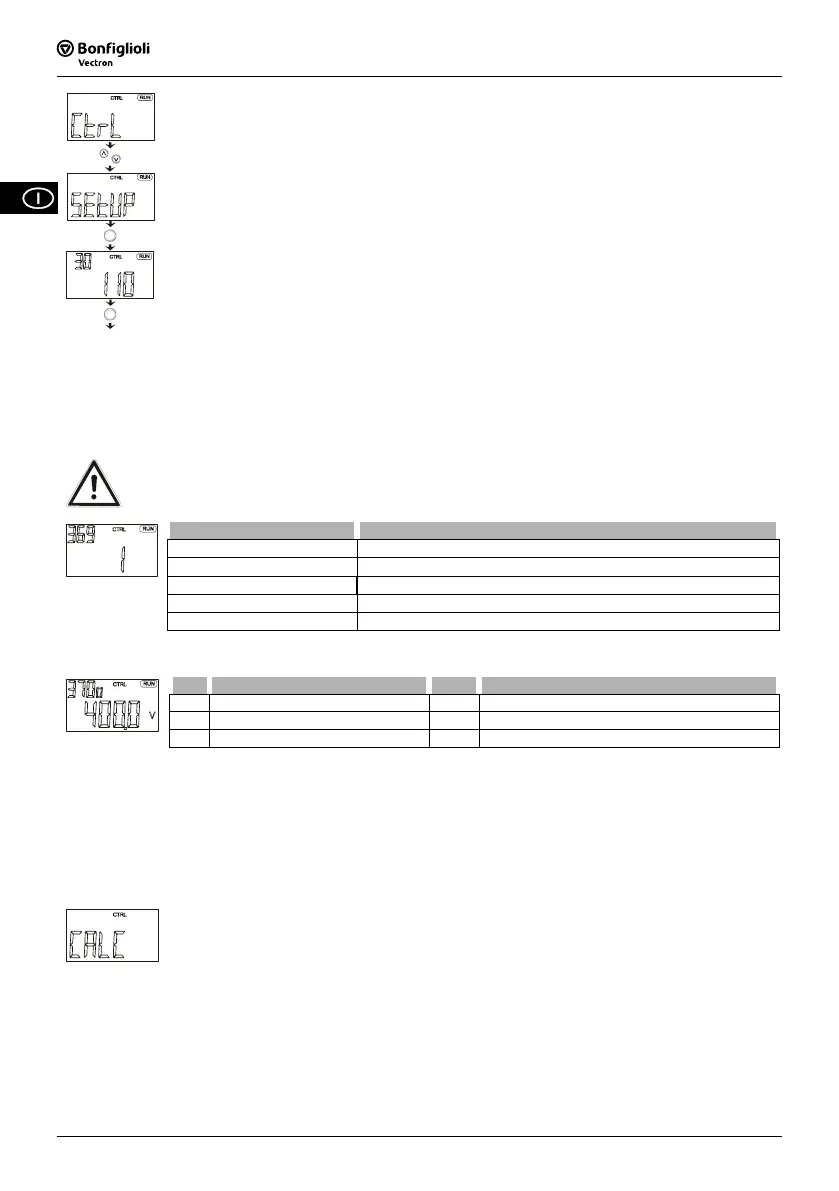

Le impostazioni di fabbrica, prevedono l'avvio automatico della procedura di messa in servizio
guidata. Dopo avere eseguito con successo la prima messa in servizio, è possibile richiamare
nuovamente la funzione selezionando CTRL dal menu principale.
• Con il tasto ENT selezionare il menu CTRL.
• Nel menu CTRL selezionare la voce di menu “SETUP” con i tasti freccia e confermare con il
tasto ENT.
• Con il tasto ENT selezionare il parametro Configurazione 30.
• Con i tasti freccia inserire i numeri 110 o 410.
110: regolazione sensorless secondo la curva caratteristica V/f
410: regolazione sensorless a orientamento di campo
In caso di modifica dell'impostazione, viene nuovamente visualizzato il messaggio “SetUP”.
• Confermare questo messaggio con il tasto ENT per proseguire la messa in servizio.
• Dopo l’inizializzazione confermare la configurazione selezionata con il tasto ENT.
• Selezionare la macchina collegata con il parametro Tipo motore 369.
Attenzione!
L’immissione errata del tipo di motore può comportare un danneggiamento dell’azionamento.
Modo di funzionamento
Funzione
0 - Sconosciuta Il motore non corrisponde a nessuno dei tipi standard.
1 - Asincrono Motore asincrono trifase, a gabbia di scoiattolo
2 - Sincrono Motore sincrono trifase
3 - Riluttanza Motore a riluttanza trifase
10 - Trasformatore Trasformatore con tre avvolgimenti primari
• Inserire i dati della targhetta identificativa del motore nei parametri seguenti.
N.
Descrizione
N.
Descrizione
370 Tensione nominale 374 Cos Phi nominale
371 Corrente nominale 375 Frequenza nominale
372 Velocità nominale 376 Potenza nominale
− Con i tasti freccia è possibile selezionare i parametri e modificarne i valori.
− Con il tasto ENT confermare la selezione dei parametri e l’immissione dei valori parametrici.
Attenzione!
Inserire i dati di targa del motore relativi al tipo di collegamento effettuato (stella o triangolo).
Considerare l'aumento della corrente nominale del motore asincrono che si verifica quando si commuta da
collegamento da stella a triangolo.
Dopo l'immissione dei dati della macchina viene avviato automaticamente il calcolo o il controllo
dei parametri. La visualizzazione passa brevemente a “CALC” per proseguire, in caso di verifica
positiva dei dati macchina immessi, la messa in servizio guidata con l'identificazione dei parame-
tri (misurazione automatica di ulteriori dati macchina).
Osservare eventuali messaggi di avviso e di errore visualizzati durante la messa in servizio guidata.
− Per ignorare i messaggi di avviso premere il tasto ENT. La messa in servizio guidata continua. Si raccomanda
comunque un controllo ed eventualmente una correzione dei dati ove necessario.
−
Per correggere i valori dei parametri inseriti, dopo il messaggio di avviso o errore premere il tasto ESC. Con i
tasti freccia passare al valore del parametro da correggere.
09/0814
