10.12 Checking cross sensitivity
10.13 Checking the pump suction
power
Here, the cross sensitivity of the measuring bank to water vapour is tested.

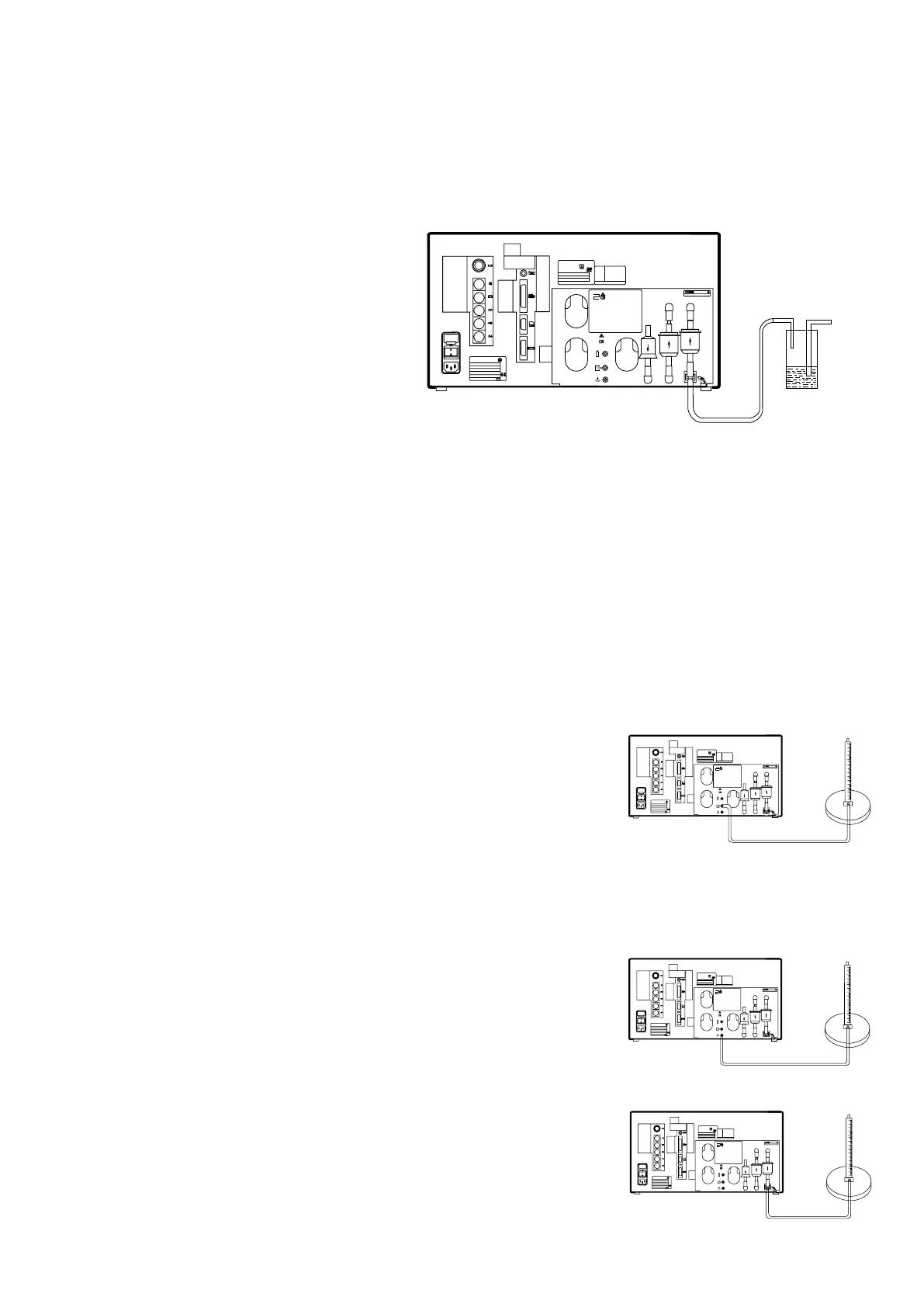

To this aim, connect the exhaust-gas analyzer as illustrated below.
Procedure:
1. Remove the test-gas hose from the exhaust-gas analyzer.
2. Prepare the gas wash bottle (pearl bottle), filled with a 3 cm effective water gauge,
as illustrated below, but do not yet connect to the exhaust-gas analyzer.
3. In the Read measured values menu (Sec. 4.3), start the test.
4. Wait for zero calibration and possibly the HC residues test to be completed.
5. Take note of the values on which the displays of the gas measuring channels settle.
6. Connect the gas wash bottle to the test-gas inlet (diagram, Item 5) of the exhaust-
gas analyzer via a hose.
7. Test the influence of water vapour.
The maximum disturbing influence must not exceed the following values:
HC measuring range < 10 ppm HC
CO measuring range < 0.005% vol.
CO
2
measuring range < 0.1% vol.
If the unit demonstrates an impermissibly high level of cross sensitivity to water vapour,
clean the analyzer part (Sec. 10.9).
459716/31Ha
Best. Nr. 1687 022 768 FD xxx
Best.- Nr.
Typ
Geräte - Nr.
FD U ( V )
P ( W ) F ( Hz )
Made in Germany
088
UEA
100/ 150 / 200 / 250
/ 300 / 350
mit RTM 400
PTB
RTM 430 Geräte - Nr.
RWTÜV
A-13.99.
Geräte Nr.:
Abgasmeßgerät für
Abgasuntersuchungen
nach Nummer 3,1 und 3.2
der Anlage VIII a zu
§ 47 a StVZO i. V. m.
Gerät ---
einsetzbar.
PTB
XX.XX
XX.XX
Abgasgerät für Motoren mit Fremdzündung
Propane- Faktor: 0,530
Kalibriergas : Qmax: xxx L/h Qmin: xxx L/h
Test : Qsoll: xxx L/h Qmin: xxx L/h
Meßbereich:
0. .9999 ppm HC 0. .18..% vol C02
0. .10 %vol CO 0. .22..% vol C2
0,5 . . 9,999 Lamda
02-Sensoren:
Typ R 17 - A
Typ A7 - 11.5
RB-Nr.: 1 687 224 732
RB-Nr.: 1 687 224 843
O IML R99-Class 1
Gerät halbjährlich warten !
Bj . : xxxx Bj . : xxxx
NO
2
NO
cal
O
2
AF 1
GF 3 GF 2
BOSCH
1. Connect the flow meter (rotameter)
to the gas outlet of the BEA (see
diagram).
2. In the Service software, open the
Read measured values menu.
3. Read the flow on the flow meter.
Nominal value: 1 - 1.5 l/min.
4. Connect the flow meter (rotameter)
to the condensate outlet of the BEA
(see diagram).
5. Read the flow on the flow meter.
Nominal value: 3 - 4 l/min.
6. Connect the flow meter (rotameter)
to the measurment gas intake of the
BEA (see diagram).
7. Read the flow on the flow meter.
Nominal value: 4 - 7 l/min.
Best. Nr. 1687 022 768 FD xxx
Best.- Nr.
Typ
Geräte - Nr.
FD U ( V )
P ( W ) F ( Hz )
Made in Germany
088
UEA
100/ 150 / 200 / 250
/ 300 / 350
mit RTM 400
PTB
RTM 430 Geräte - Nr.
RWTÜV
A-13.99.
Geräte Nr.:
Abgasmeßgerät für
Abgasuntersuchungen
nach Nummer 3,1 und 3.2
der Anlage VIII a zu
§ 47 a StVZO i. V. m.
Gerät ---
einsetzbar.
PTB
XX.XX
XX.XX
Abgasgerät für Motoren mit Fremdzündung
Propane- Faktor: 0,530
Kalibriergas : Qmax: xxx L/h Qmin: xxx L/h
Test : Qsoll: xxx L/h Qmin: xxx L/h
Meßbereich:
0. .9999 ppm HC 0. .18..% vol C02
0. .10 %vol CO 0. .22..% vol C2
0,5 . . 9,999 Lamda
02-Sensoren:
Typ R 17 - A
Typ A7 - 11.5
RB-Nr.: 1 687 224 732
RB-Nr.: 1 687 224 843
O IML R99-Class 1
Gerät halbjährlich warten !
Bj . : xxxx Bj . : xxxx
NO
2
NO
cal
O
2
AF 1
GF 3 GF 2
BOSCH
459716/38 Ha
Best. Nr. 1687 022 768 FD xxx
Best.- Nr.
Typ
Geräte - Nr.
FD U ( V )
P ( W ) F ( Hz )
Made in Germany
088
UEA
100/ 150 / 200 / 250
/ 300 / 350
mit RTM 400
PTB
RTM 430 Geräte - Nr.
RWTÜV
A-13.99.
Geräte Nr.:
Abgasmeßgerät für
Abgasuntersuchungen
nach Nummer 3,1 und 3.2
der Anlage VIII a zu
§ 47 a StVZO i. V. m.
Gerät ---
einsetzbar.
PTB
XX.XX
XX.XX
Abgasgerät für Motoren mit Fremdzündung
Propane- Faktor: 0,530
Kalibriergas : Qmax: xxx L/h Qmin: xxx L/h
Test : Qsoll: xxx L/h Qmin: xxx L/h
Meßbereich:
0. .9999 ppm HC 0. .18..% vol C02
0. .10 %vol CO 0. .22..% vol C2
0,5 . . 9,999 Lamda
02-Sensoren:
Typ R 17 - A
Typ A7 - 11.5
RB-Nr.: 1 687 224 732
RB-Nr.: 1 687 224 843
O IML R99-Class 1
Gerät halbjährlich warten !
Bj . : xxxx Bj . : xxxx
NO
2
NO
cal
O
2
AF 1
GF 3 GF 2
BOSCH
459716/38-1 Ha
Best. Nr. 1687 022 768 FD xxx
Best.- Nr.
Typ
Geräte - Nr.
FD U ( V )
P ( W ) F ( Hz )
Made in Germany
088
UEA
100/ 150 / 200 / 250
/ 300 / 350
mit RTM 400
PTB
RTM 430 Geräte - Nr.
RWTÜV
A-13.99.
Geräte Nr.:
Abgasmeßgerät für
Abgasuntersuchungen
nach Nummer 3,1 und 3.2
der Anlage VIII a zu
§ 47 a StVZO i. V. m.
Gerät ---
einsetzbar.
PTB
XX.XX
XX.XX
Abgasgerät für Motoren mit Fremdzündung
Propane- Faktor: 0,530
Kalibriergas : Qmax: xxx L/h Qmin: xxx L/h
Test : Qsoll: xxx L/h Qmin: xxx L/h
Meßbereich:
0. .9999 ppm HC 0. .18..% vol C02
0. .10 %vol CO 0. .22..% vol C2
0,5 . . 9,999 Lamda
02-Sensoren:
Typ R 17 - A
Typ A7 - 11.5
RB-Nr.: 1 687 224 732
RB-Nr.: 1 687 224 843
O IML R99-Class 1
Gerät halbjährlich warten !
Bj . : xxxx Bj . : xxxx
NO
2
NO
cal
O
2
AF 1
GF 3 GF 2
BOSCH
459716/38-2 Ha
