1 689 989 027 2009-03-26| Robert Bosch GmbH
Cihazın tanımı | BEA 460 | 157BEA 460 | 157 | 157 tr
3.4 Özel aksesuar
Özel aksesuarlara ilişkin bilgileri, Bosch Yetkili
Satıcı’dan edinebilirsiniz.
3.5 Bileşenler
3.5.1 BEA 460
NO
cal
AF 1
GF 3
GF 2
O
2
459830-11
Ko
1
2
1
6
5
4
3

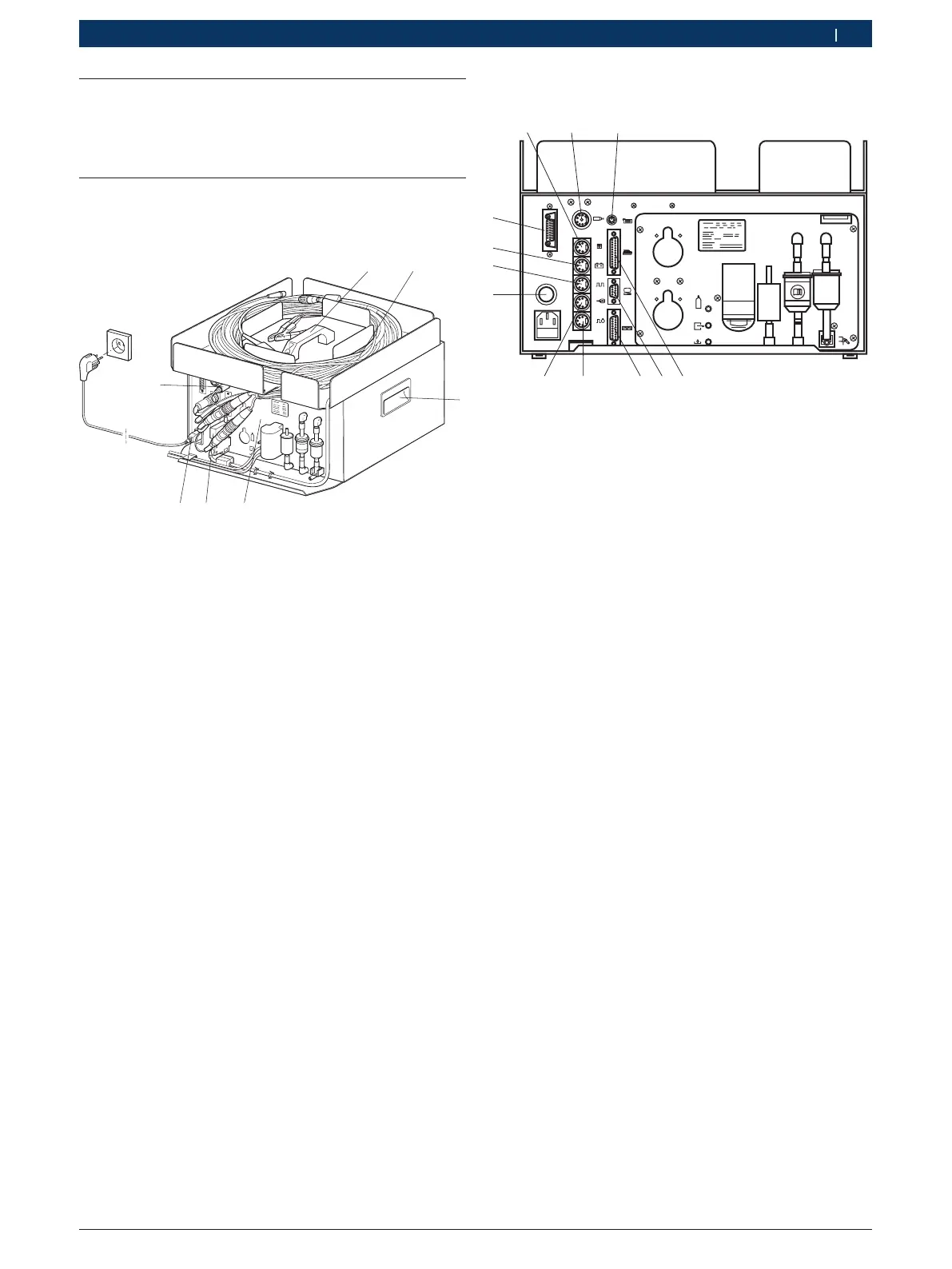

Fig. 1: BEA 460 genel görünüm
1 Taşıma kolları
2 Sensör yuvası
3 AMM (Benzinli motor egzoz gazı modülü)
4 Seri Bluetooth adaptörü
5 Elektrik bağlantı kablosu
6 Seri Bluetooth adaptörü için PS2 gerilim beslemesi
3.5.2 BEA 460 bağlantıları
NO
cal
NO
2
AF 1
GF 3 GF 2
O
2
459830-1Ko
I
0
OBD
1
12
11
10
9
8
7
6
5
4
3
2
Fig. 2: BEA 460 bağlantıları
1 Bağlantı yuvası (işlevsiz)
2 Seri Bluetooth adaptörü veya seri bağlantı kablosu
3 RTM 430 bağlantı yuvası
4 Üst Ölü Nokta (OT) sensörü veya optik sensör için bağlantı
yuvası
5 Sıkıştırmalı transdüser için bağlantı yuvası
6 Gerilim beslemesi için Açma/Kapama şalteri
7 Tetikleme maşası adaptör kablosu
ve terminal 1/TD/TN/EST için bağlantı yuvası
8 B+/B– bağlantı kablosu için bağlantı yuvası
9 OBD arıza teşhis kablosu için bağlantı yuvası
*)
10 Yağ sıcaklık sensörü için bağlantı yuvası
11 Tabanca tipi ampullü stroboskop (özel aksesuar) için bağlantı
yuvası
12 Seri Bluetooth adaptörü için PS2 gerilim beslemesi
*)
Sipariş edilen modele göre
