1 689 989 027 2009-03-26| Robert Bosch GmbH
158 | BEA 460 | Cihazın tanımıtr
3.5.3 AMM (Benzinli motor egzoz gazı modülü)
459715/8Rf
15
14
13
12
10
9
8
7
11
1617

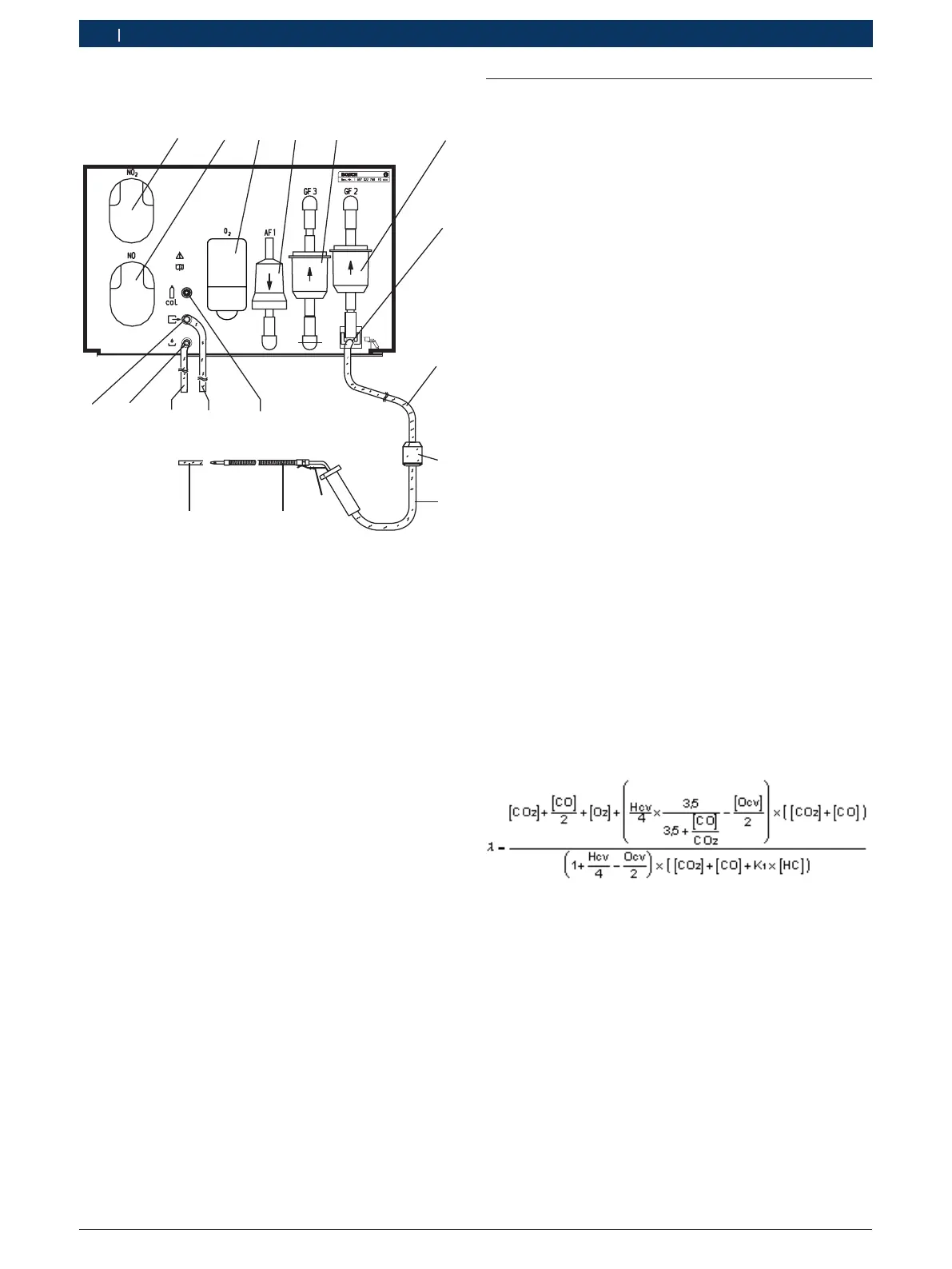

Fig. 3: AMM
1 NO2 probu (işlevsiz)
2 NO probu (özel aksesuar)
3 O
2
ölçüm değeri enkoderi
4 Aktif karbon filtre
5 Pompa koruma filtresi GF3
6 Giriş filtresi GF2
7 Egzoz gazı ölçüm girişi
8 Egzoz gazı alma hortumu Viton 8 m (siyah)
9 Kaba filtre GF1
10 Egzoz gazı alma hortumu Viton 30 cm (siyah)
11 Egzoz gazı alma probu
12 Kaçak testi için hortum ağzı
13 Kalibrasyon gazı girişi
14 Hortum hattı PVC 23 cm (şeffaf)
15 Hortum hattı PVC 23 cm (şeffaf)
16 Gaz ve kondanse çıkışı
17 Ölçüm gazı çıkışı
3.6 AMM fonksiyon tanımı
AMM ile CO, HC, CO
2
, O
2
ve NO (NO sonradan
donatılabilir) benzinli egzoz gazı bileşenleri
ölçülmektedir. Lambda hava değeri, ölçülmüş gaz
değerleri ile hesaplanmaktadır.
CO, CO
2
ve HC oranlarının ölçülmesi için dispersif
olmayan kızılötesi yöntem uygulanmaktadır. Oksijen
oranı, elektro kimyasal etki eden O
2
ölçüm değeri
enkoderi ile belirlenmektedir.
3.6.1 Isıtma süresi
Isıtma süresi yaklaşık bir dakikadır. Bu süre içerisinde
ölçüm yapılması mümkün değildir.
3.6.2 Sıfır ayarı
Bir ölçüm işleminin başlangıcında ve bir ölçüm
başlatıldıktan sonra BEA, düzensiz zaman aralıklarında
otomatik olarak ortam havası ile sıfır ayarı yapmaktadır
(oksijen ölçümünün sapması denetlenmektedir ve
gerektiğinde ayarlanmaktadır). BEA, sıfır ayarı için bir
manyetik valfında ortam havası (sıfır gaz olarak da
adlandırılmaktadır) konumunu etkinleştirmektedir.
30 saniye süre ile ortam havası ile çalkalama işlemi
uygulanır. Emilen ortam havası, aktif karbon filtrede
hidrokarbonlardan arındırılmaktadır.
i Güncel olarak bir ölçüm işlemi yapıldığında, sıfır
ayarı ölçüm işlemi bitimine kadar ertelenmektedir.
3.6.3 Lambda hava değeri ölçümü
BEA, ölçülen HC, CO, CO
2
ve oksijen
konsantrasyonundan Lambda hava değerini
hesaplamaktadır. Lambda değeri, Brettschneider
formülü yardımıyla hesaplanmaktadır:
[ ] %hac biriminde konsantrasyon, ayrıca HC için
K1 HC için NDIR’den FID’ye dönüştürme faktörü
(Değer 8)
HCV Yakıtta hidrokarbon oranı
(tipik 1,7261) *
OCV Yakıtta oksijen karbon oranı
(tipik 0,0175) *
* Kullanılan yakıta bağlı. Bu değerler, Bosch Müşteri Hizmetleri
tarafından değiştirilebilir.
