5. 功能说明
安装在车辆中的通信单元，
下文简称CCU-Modul（Connectivity-Control-Unit，连接控制单
元），通过内置的3D传感器和GPS接收器采集数据。CCU-Modul
只能连接电源或OBD接口。通过车辆的OBD接口连接时，会采集
车辆专用数据（里程、设置的控制单元故障代码等），并通过内置
的无线电模块发送给服务提供商。服务提供商可以查看数据并进行
评估。
i 有关采集数据的问题请参阅合同协议条款，或联系您的服务提
供商。
6. 设备说明

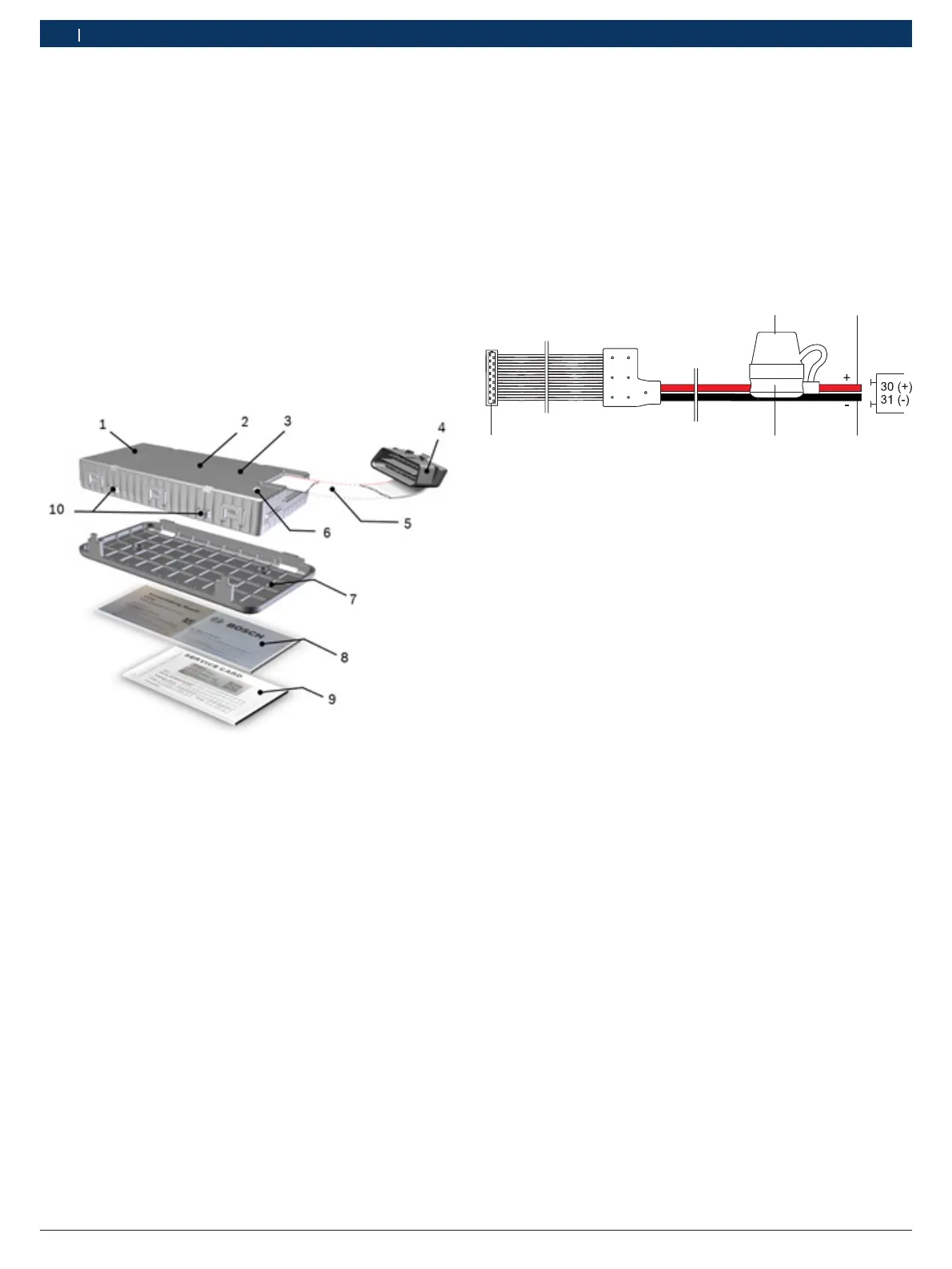

插图1: 带附件的CCU-Modul
1 集成式GSM天线和SIM卡
2 CCU-Modul
3 集成式GPS天线
4 OBD插头
5 OBD连接线
6 LED（状态指示灯）CCU-Modul
7 支座（选配）
8"重要提示"说明
9服务卡
10束线带扣环
7. 双芯连接线的熔断器支架
（特殊附件）
2芯连接线（零件编号：1687010556），用于连接Connectivi-
tyControlUnit(CCU-Modul)和车辆电源（仅在CCU-Modul不能通过OBD连
接线连接时使用）。
! 如果2芯连接线与车辆连接不当，会导致车辆电子部件出现故
障或受损，进而影响车辆的安全性。
1
4
2
3
5
插图2: 双芯连接线（特殊附件）
1 防护盖
2 正极线（红色）
3 地线（黑色）
4 熔断器支架，带插入式2AATM/MINI熔断器
5 CCU-Modul连接插头
1 689 989 295 2017-06-27| Robert Bosch GmbH
3|CCU-Modul|双芯连接线的熔断器支架（特殊附件）zh
