5. Funktionsbeskrivning
Telematikenheten som installerats i fordonet,
hädanefter kallad CCU-Modul (Connectivity Control Unit),
registrerar data via den inbyggda 3D-givaren och GPS-motta-
garen. CCU-Modul ansluts antingen till spänningsförsörjning-
en eller också till OBD-gränssnittet. Om produkten ansluts
till fordonets OBD-gränssnitt registreras också ytterligare
uppgifter (körsträcka, sparade felkoder från styrenheten med
mera). Uppgifterna skickas till serviceleverantören via den
inbyggda mobilsändaren. Serviceleverantören kan läsa av och
bedöma uppgifterna.
i Läs avtalsvillkoren eller kontakta serviceleverantören om
du har några frågor om uppgifterna som lämnas ut.
6. Enhetsbeskrivning

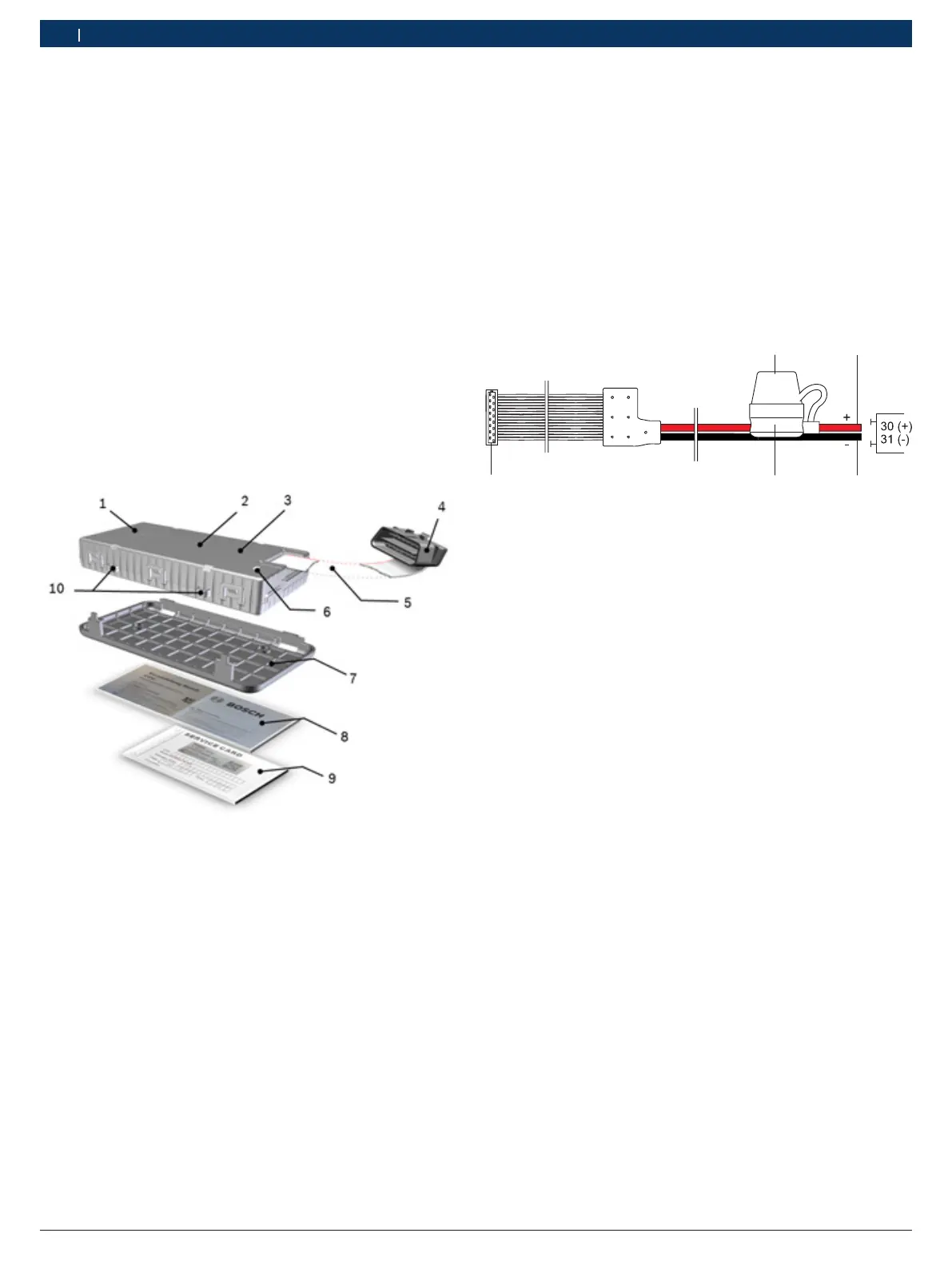

Fig. 1: CCU-Modul med tillbehör
1 Integrerad GSM-antenn och inbyggt SIM-kort
2 CCU-Modul
3 Integrerad GPS-antenn
4 OBD-stickkontakt
5 OBD-anslutningsledning
6 LED (statusindikering) CCU-Modul
7 Hållare (valfri användning)
8 Bruksanvisningen "Viktiga anvisningar"
9 Servicekort
10 Öglor för buntband
7. Säkringshållare 2 tråd anslut-
ningsledning (specialtillbehör)
Anslutningsledning med 2ledare (artikelnummer
1687010556) för anslutning av en Connectivity Control Unit
(CCU-Modul) till fordonets spänningsförsörjning (ska bara
användas om CCU-Modul inte kan anslutas till OBD-uttaget).
! Om anslutningsledningen med 2ledare används på fel sätt
kan fordonselektroniken störas eller skadas så att fordo-
nets säkerhet påverkas.
1
4
2
3
5
Fig. 2: 2 tråd anslutningsledning (specialtillbehör)
1 Skyddskåpa,
2 Plusledning (röd)
3 Stomledning (svart)
4 Säkringshållare med isatt 2 A säkring ATM/MINI
5 Anslutningskontakt på CCU-Modul.
