5. Funktionsbeskrivelse
Telematikenheden, der er monteret i køretøjet,
i det følgende betegnet som CCU-Modul (Connectivity-Con-
trol-Unit), registrerer data via den indbyggede 3D-sensor
og GPS-modtageren. CCU-Modul forbindes enten kun med
spændingsforsyningen eller med OBD-interfacet. Ved tilslut-
ning via køretøjets OBD-interface registreres der desuden
køretøjsspecifikke data (kilometertal, modtagne fejlkoder fra
styreenheden og meget andet), der sendes via det indbygge-
de mobilkommunikationsmodul til serviceudbyderen. Service-
udbyderen kan gennemse dataene og analysere dem.
i Hvis du har spørgsmål til de indsamlede data, skal du læse
dine kontraktbetingelser eller henvende dig til din service-
udbyder.
6. Produktbeskrivelse

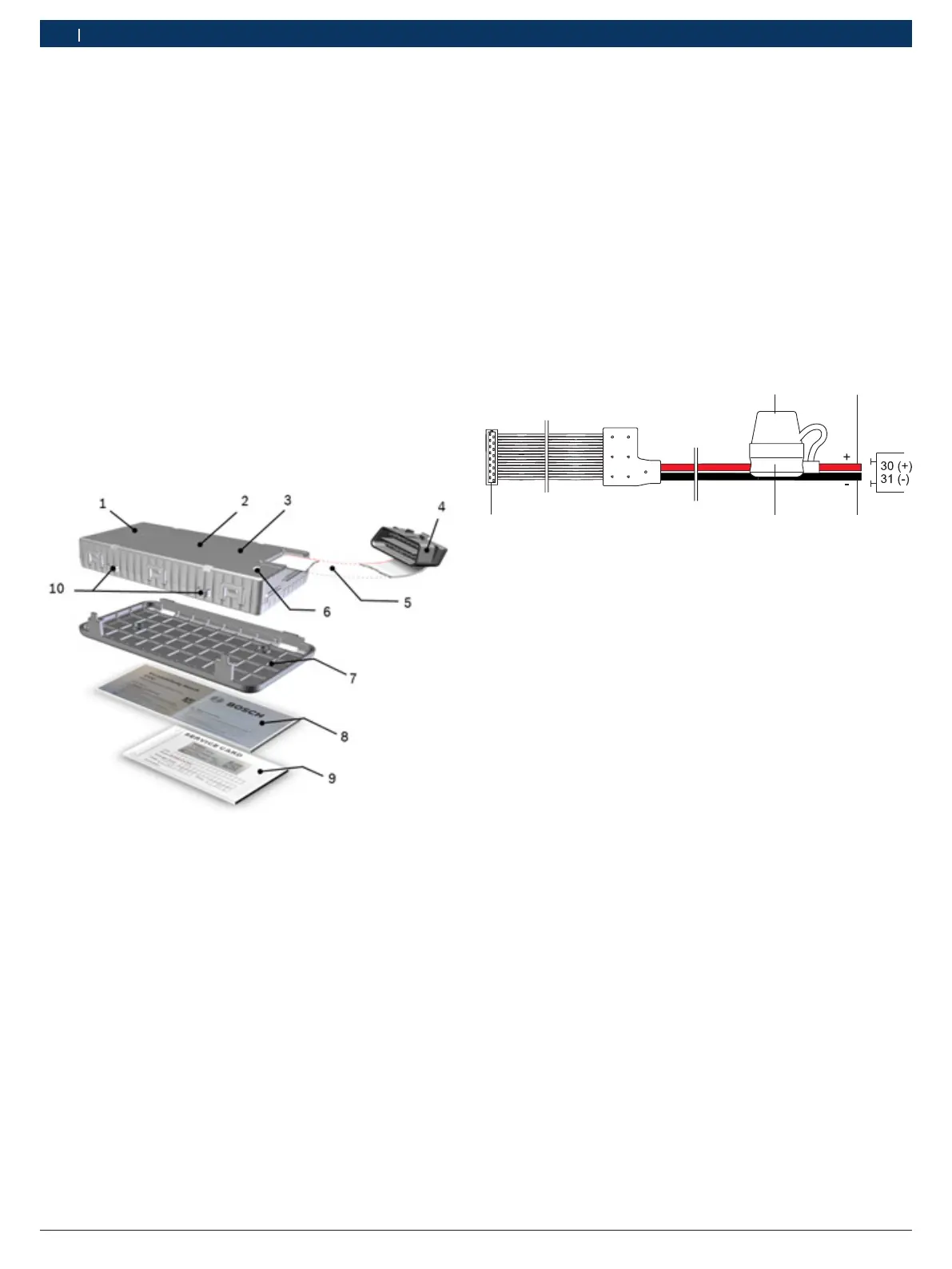

Fig. 1: CCU-Modul med tilbehør
1 Integreret GSM-antenne og integreret SIM-kort
2 CCU-Modul
3 Integreret GPS-antenne
4 OBD-stik
5 OBD-tilslutningsledning
6 LED (statusindikator) CCU-Modul
7 Holder (valgfri anvendelse)
8 Vejledning "Vigtige oplysninger"
9 Service-Card
10 Øjer til kabelbinder
7. Sikringsholder til 2-tråds-til-
slutningsledning (ekstraud-
styr)
2-tråds-tilslutningsledning (komponentnummer: 1687010556)
til forbindelse af en Connectivity Control Unit (CCU-Modul) med
køretøjets spændingsforsyning (anvendes kun, når CCU-Modul
ikke kan tilsluttes via OBD-tilslutningsledningen).
! Hvis 2-tråds-tilslutningsledningen forbindes ukorrekt med
køretøjet, kan der opstå fejl og skader på køretøjselek-
tronikken, hvilket kan resultere i forringelse af køretøjets
sikkerhed.
4
3
5
Fig. 2: 2-tråds-tilslutningsledning (ekstraudstyr)
1 Beskyttelseskappe,
2 Plusledning (rød)
3 Stelledning (sort)
4 Sikringsholder med stikket 2 A sikring ATM/MINI
5 Tilslutningsstik til CCU-Modul.
1 689 989 295 2017-06-27| Robert Bosch GmbH
3 | CCU-Modul | Sikringsholder til 2-tråds-tilslutningsledning (ekstraudstyr) da
