5. Funksjonsbeskrivelse
Telematikkenheten montert i kjøretøyet,
heretter betegnet som CCU-Modul (Connectivity-Con-
trol-Unit), registrerer dataene via den innebygde 3D-sensoren
og GPS-mottaker. CCU-Modul forbindes enten kun med spen-
ningsforsyningen eller med OBD-grensesnittet. Ved tilkobling
via OBD-grensesnittet til kjøretøyet blir i tillegg kjøretøysspe-
sifikke data (kilometernivå, satte feilkoder til styringen mm.)
registrert og sendt via den innebygde mobilradio-modulen til
serviceyteren. Serviceyteren kan se og evaluere dataene.
i Ved spørsmål om de innhentede dataene, les dine avtale-
betingelser eller henvend deg til din serviceyter.
6. Enhetsbeskrivelse

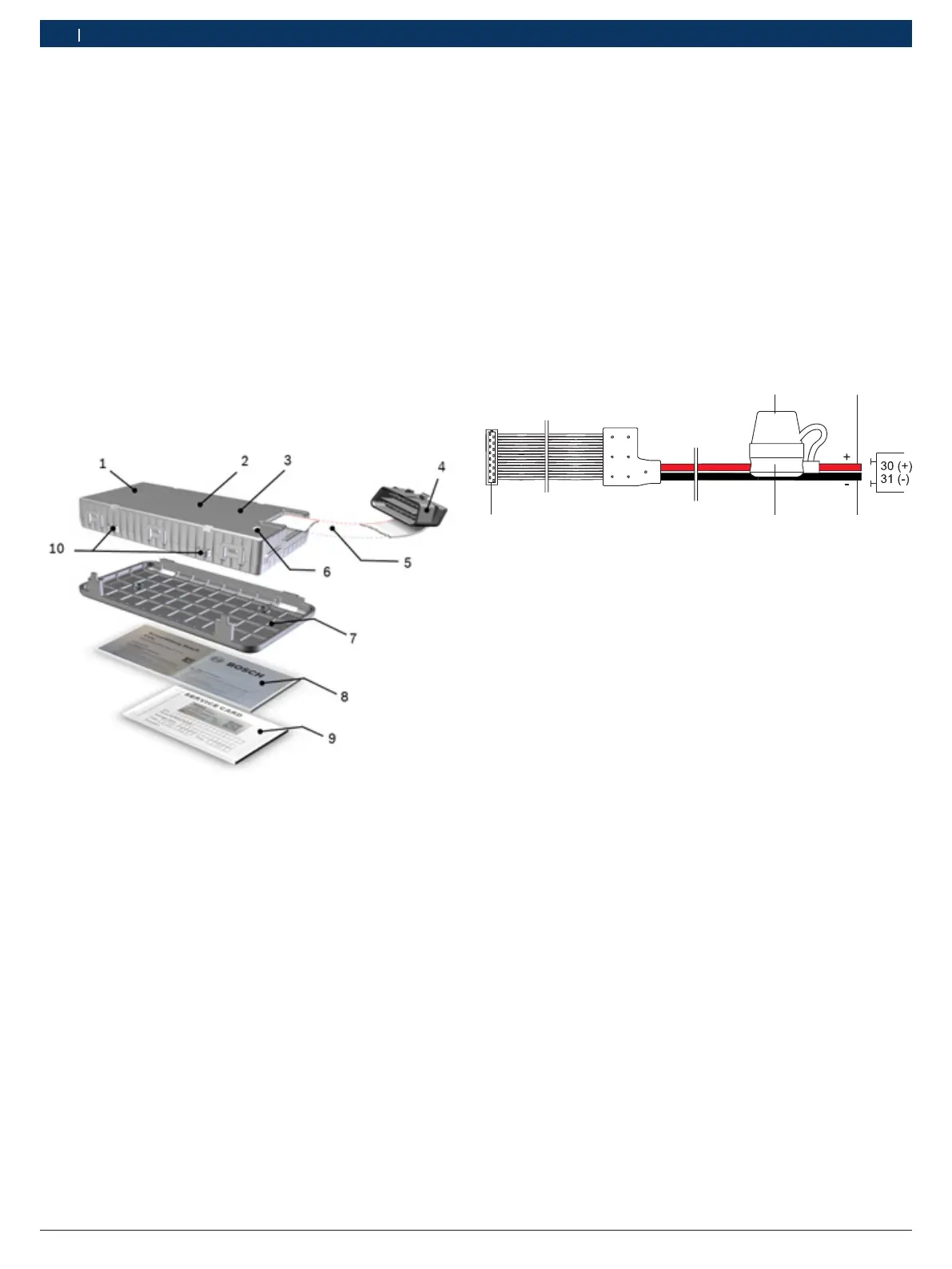

Fig. 1: CCU-Modul med tilbehør
1 Integrert GSM-antenne og innebygd SIM-kort
2 CCU-Modul
3 Integrert GPS-antenne
4 OBD-plugg
5 OBD-tilkoblingsledning
6 LED (statusindikering) CCU-Modul
7 Holder (valgfri bruk)
8 Veiledning "Viktige merknader"
9 Service-card
10 Øyer for kabelfester
7. Sikringsholder til 2-leder-til-
koblingskabelen (ekstraut-
styr)
2-leder tilkoblingsledning (delenummer: 1 687 010 556) for
forbindelse av en Connectivity Control Unit (CCU-Modul)
med kjøretøy-spenningsforsyningen (skal kun brukes når
CCU-Modul ikke kan kobles til via OBD-tilkoblinsledningen).
! Ved feil tilkobling av 2-leder tilkoblingsledningen til
kjøretøyet, kan det forekomme feil og skader på kjøre-
tøyelektronikken og dermed til påvirkning av kjøretøyets
sikkerhet.
1
4
2
3
5
Fig. 2: 2-leder-tilkoblingskabel (ekstrautstyr)
1 Beskyttelseskappe,
2 Plussledning (rød)
3 Jordkabel (svart)
4 Sikringsholder med 2 A flatstiftsikringer ATM/MINI
5 Forbindelsesplugg til CCU-Modul.
1 689 989 295 2017-06-27| Robert Bosch GmbH
3 | CCU-Modul | Sikringsholder til 2-leder-tilkoblingskabelen (ekstrautstyr)no
