5. Descrição do funcionamento
A unidade telemática instalada no veículo,
chamada a seguir de CCU-Modul (Connectivity-Control-Unit),
abrange dados sobre o sensor 3D instalado, bem como sobre
o receptor de GPS. A CCU-Modul é conectada somente com
a alimentação de tensão ou com a interface OBD. Na ligação
através da interface OBD do veículo são registrados dados
adicionais específicos do veículo (quilometragem, código
de erro definido do aparelho de comando, entre outros) e
enviados através do módulo móvel instalado no provedor de
serviços. O provedor de serviços pode visualizar e avaliar os
dados.
i Em caso de dúvidas sobre os dados adquiridos, leia as
suas condições de contrato ou entre em contato com o
seu provedor de serviços.
6. Descrição do aparelho

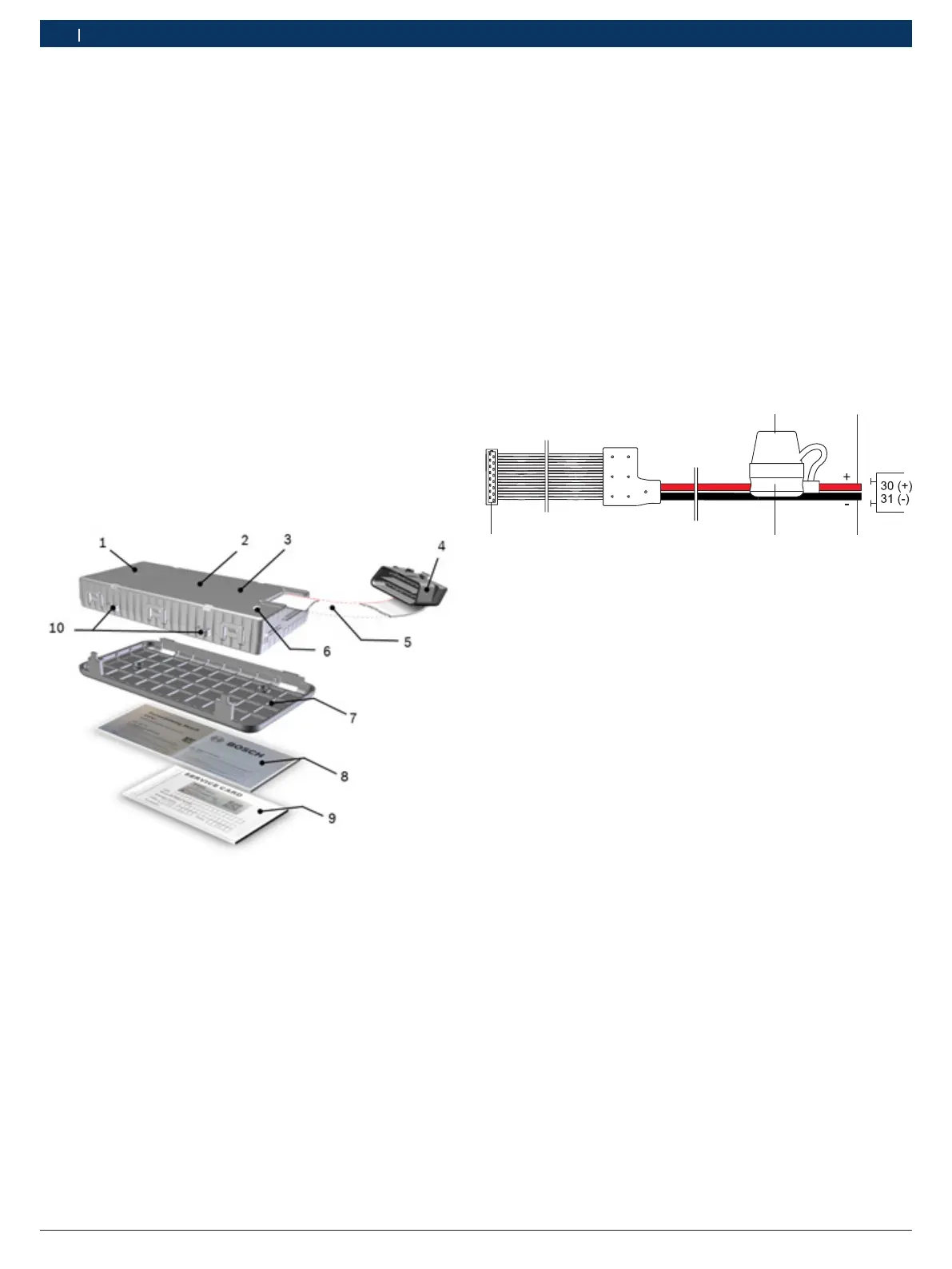

Fig. 1: CCU-Modul com acessório
1 Antena GSM integrada e cartão SIM instalado
2 CCU-Modul
3 Antena GPS integrada
4 Conector OBD
5 Cabo de ligação OBD
6 LED (indicador de status) CCU-Modul
7 Suporte (utilização opcional)
8 Instruções "Notas importantes"
9 Service-Card
10 Olhais para braçadeiras de cabos
7. Porta-fusíveis do cabo de co-
nexão de 2 fios (acessório es-
pecial)
Cabo de ligação de 2 fios (número de peça: 1 687 010
556) para a conexão de uma Connectivity Control Unit
(CCU-Modul) com a alimentação de tensão do veículo (so-
mente deve ser utilizada se a CCU-Modul não puder ser
conectada através do cabo de ligação OBD).
! Em caso de conexão inadequada do cabo de ligação de 2
fios no veículo podem ocorrer falhas e danos do sistema
eletrônico do veículo e, como consequência, o comprome-
timento da segurança do veículo.
4
3
5
Fig. 2: Cabo de conexão de 2 fios (acessório especial)
1 Tampa de proteção,
2 Cabo positivo (vermelho)
3 Cabo da massa (preto)
4 Porta-fusíveis com fusível 2 A encaixado ATM/MINI
5 Conector no CCU-Modul.
1 689 989 295 2017-06-27| Robert Bosch GmbH
3 | CCU-Modul | Descrição do funcionamentopt
