5. Popis činnosti
Jednotka telematiky vestavěná do vozidla,
dále označována jako CCU-Modul (Connectivity-Control-Unit),
zaznamenává data pomocí vestavěného 3D-snímače a GPS-
-přijímače. Jednotka CCU-Modul je připojena buďto pouze k
napájení nebo k rozhraní OBD. Při připojení pomocí rozhraní
OBD vozidla jsou dodatečně zaznamenávána data specifická
pro vozidlo (stav ujetých kilometrů, stanovené chybové kódy
řídicí jednotky atd.) a tato jsou odesílána pomocí vestavěné-
ho bezdrátového modulu k poskytovateli servisu. Poskytovatel
servisu si data může prohlédnout a vyhodnotit.
i V případě otázek týkajících se zaznamenávaných dat viz
Vaše smluvní podmínky nebo kontaktujte svého poskytova-
tele servisu.
6. Popis přístroje

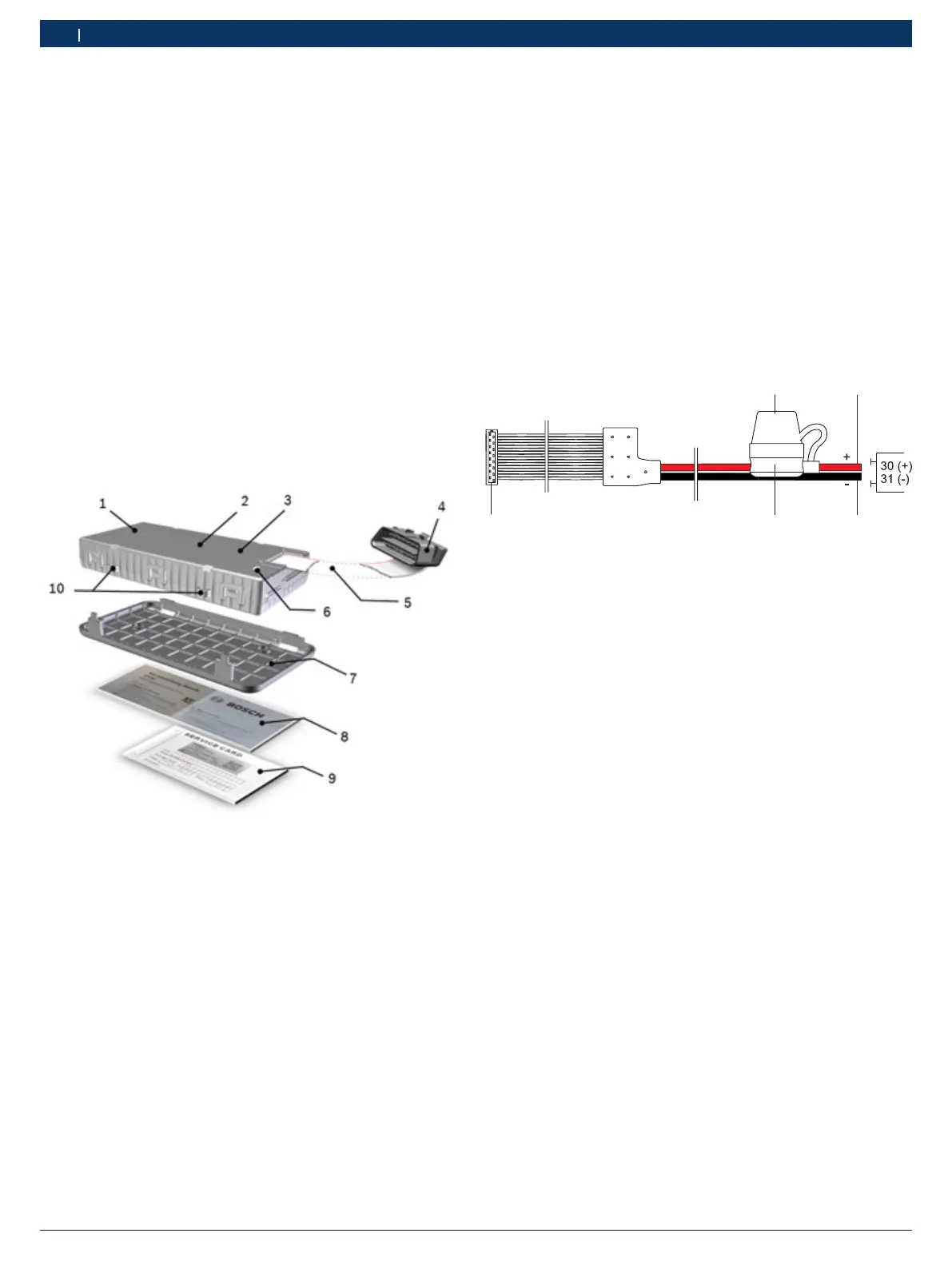

Obr. 1: CCU-Modul s příslušenstvím
1 Integrovaná anténa GSM a vestavěná SIM-karta
2 CCU-Modul
3 Integrovaná anténa GPS
4 Konektor OBD
5 Připojovací vedení OBD
6 LED (údaj o stavu) CCU-Modul
7 Držák (volitelné použití)
8 Návod "Důležitá upozornění"
9 Servisní karta
10 Oka kabelové spony
7. Držák pojistky 2-drátového
připojovacího vedení (zvláštní
příslušenství)
2-drátové připojovací vedení (číslo dílu: 1 687 010 556) k
připojení jednotky Connectivity Control Unit (CCU-Modul) k
napájení vozidla (použití jen tehdy, pokud nelze CCU-Modul
připojit pomocí připojovacího vedení OBD).
! Při neodborném připojení 2-drátového připojovacího
vedení k vozidlu může dojít k poruchám a poškození elek-
troniky vozidla a v důsledku toho k ovlivnění bezpečnosti
vozidla.
1
4
2
3
5
Obr. 2: 2-drátové připojovací vedení (zvláštní příslušenství)
1 Ochranný kryt,
2 Vedení plus (červené)
3 Ukostření (černé)
4 Držák pojistky s nasazenou pojistkou 2 A ATM/MINI
5 Připojovací konektor na CCU-Modul.
1 689 989 295 2017-06-27| Robert Bosch GmbH
3 | CCU-Modul | Držák pojistky 2-drátového připojovacího vedení (zvláštní příslušenství)cs
