5. Çalışma tanıtımı
Araca monte edilen telematik ünitesi
(bundan sonra CCU-Modul [Connectivity-Control-Unit] olarak
adlandırılmıştır), entegre 3D sensör ve GPS alıcısı ile veri
toplamaktadır. CCU-Modul ünitesi, sadece gerilim besleme-
sine veya ODB arabirimine bağlanır. Aracın OBD arabirimi
üzerinden bağlanılması durumunda, ek olarak araca özgü ve-
riler (kilometre durumu, kontrol ünitesine ilişkin kayıtlı arıza
kodları vs.) toplanır ve entegre mobil telsiz modülü ile servis
sağlayıcısına gönderilir. Servis sağlayıcısı verileri görebilir ve
analiz edebilir.
i Toplanan verilere ilişkin sorularınız için sözleşme koşulları-
nızı okuyabilir veya servis sağlayıcınıza başvurabilirsiniz.
6. Cihaz tanıtımı

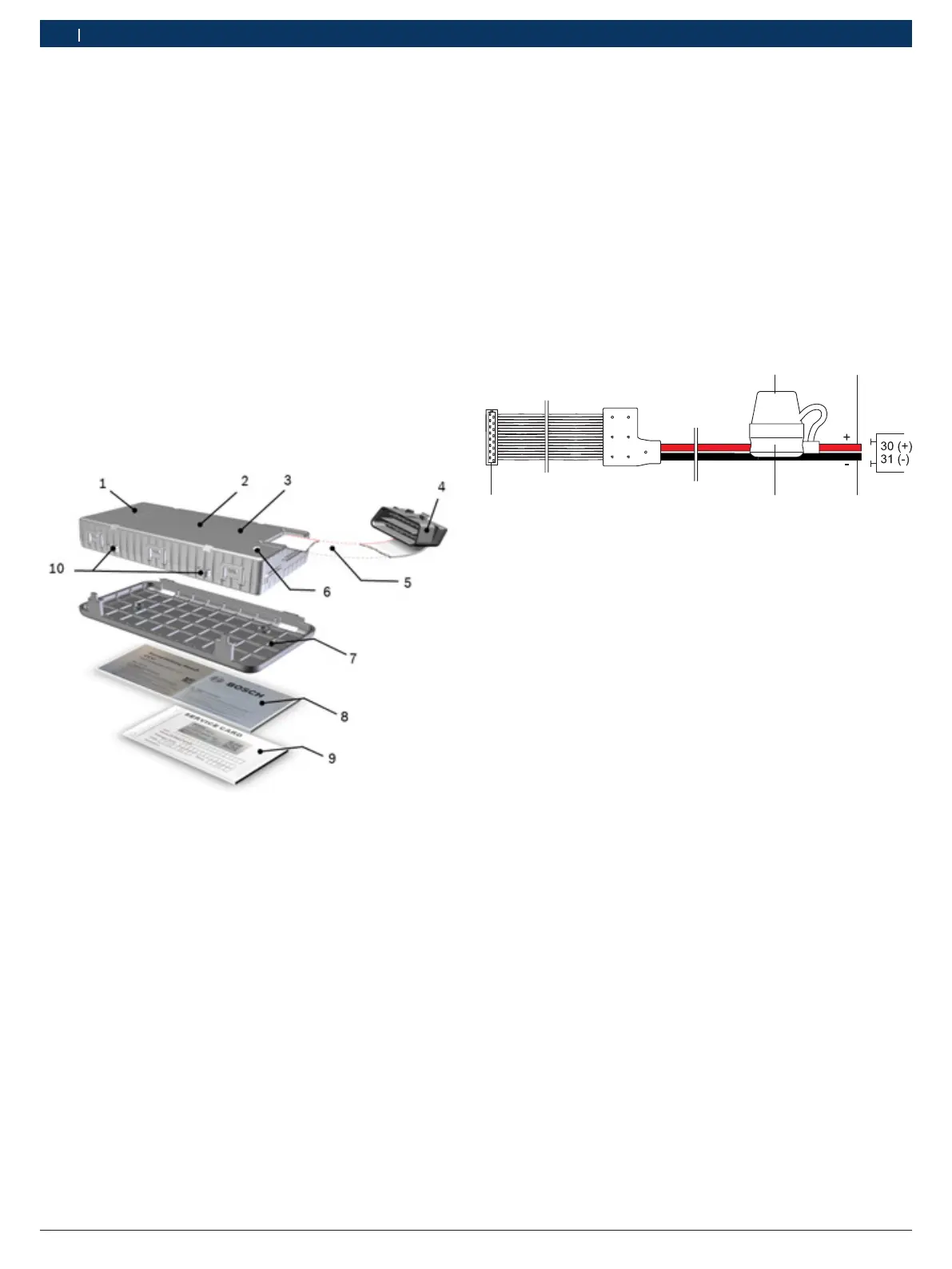

Şek. 1: Aksesuarlı CCU-Modul
1 Entegre GSM anteni ve takılı SIM kartı
2 CCU-Modul
3 Entegre GPS anteni
4 OBD soketi
5 OBD bağlantı kablosu
6 LED (durum göstergesi) CCU-Modul
7 Tutucu (opsiyonel kullanım)
8 "Önemli bilgiler" kılavuzu
9 Servis kartı
10 Kablo bağı için delikler
7. 2iletkenli bağlantı kablosunun
sigorta tutucusu (özel aksesuar)
Connectivity Control Unit'in (CCU-Modul) araç gerilim besle-
mesine bağlanması için 2telli bağlantı kablosu (parça numa-
rası: 1687010556) (sadece CCU-Modul ünitesinin OBD bağ-
lantı kablosu ile bağlanamaması durumunda kullanılmalıdır).
! 2telli bağlantı kablosu araca usulüne aykırı şekilde bağlan-
dığı takdirde, aracın elektronik sisteminde arıza ve ha-
sarlara neden olabilir ve bunun sonucunda araç güvenliği
olumsuz etkilenebilir.
1
4
2
3
5
Şek. 2: 2iletkenli bağlantı kablosu (özel aksesuar)
1 Koruyucu başlık,
2 Artı kablo (kırmızı)
3 Şase kablosu (siyah)
4 Takılı 2A ATM/MINI sigortalı sigorta tutucusu
5 CCU-Modul bağlantı soketi.
