5. Omschrijving van de werking
De in het voertuig ingebouwde telematische eenheid,
hierna als CCU-Modul (Connectivity-Control-Unit) aange-
duid, registreert gegevens via de ingebouwde 3D-sensor en
GPS-ontvanger. De CCU-Modul wordt alleen met de span-
ningsvoorziening of met de OBD-interface verbonden. Bij
aansluiting via de OBD-interface van het voertuig worden
daarnaast voertuigspecifieke gegevens (kilometerstand, op-
geslagen foutcodes van de regeleenheid en nog veel meer)
geregistreerd en via de ingebouwde mobiele radiomodule aan
de serviceprovider verzonden. De serviceprovider kan de ge-
gevens bekijken en analyseren.
i Bij vragen over de verzamelde gegevens kunt u hier uw
contractvoorwaarden lezen of contact opnemen met uw
serviceprovider.
6. Apparaatbeschrijving

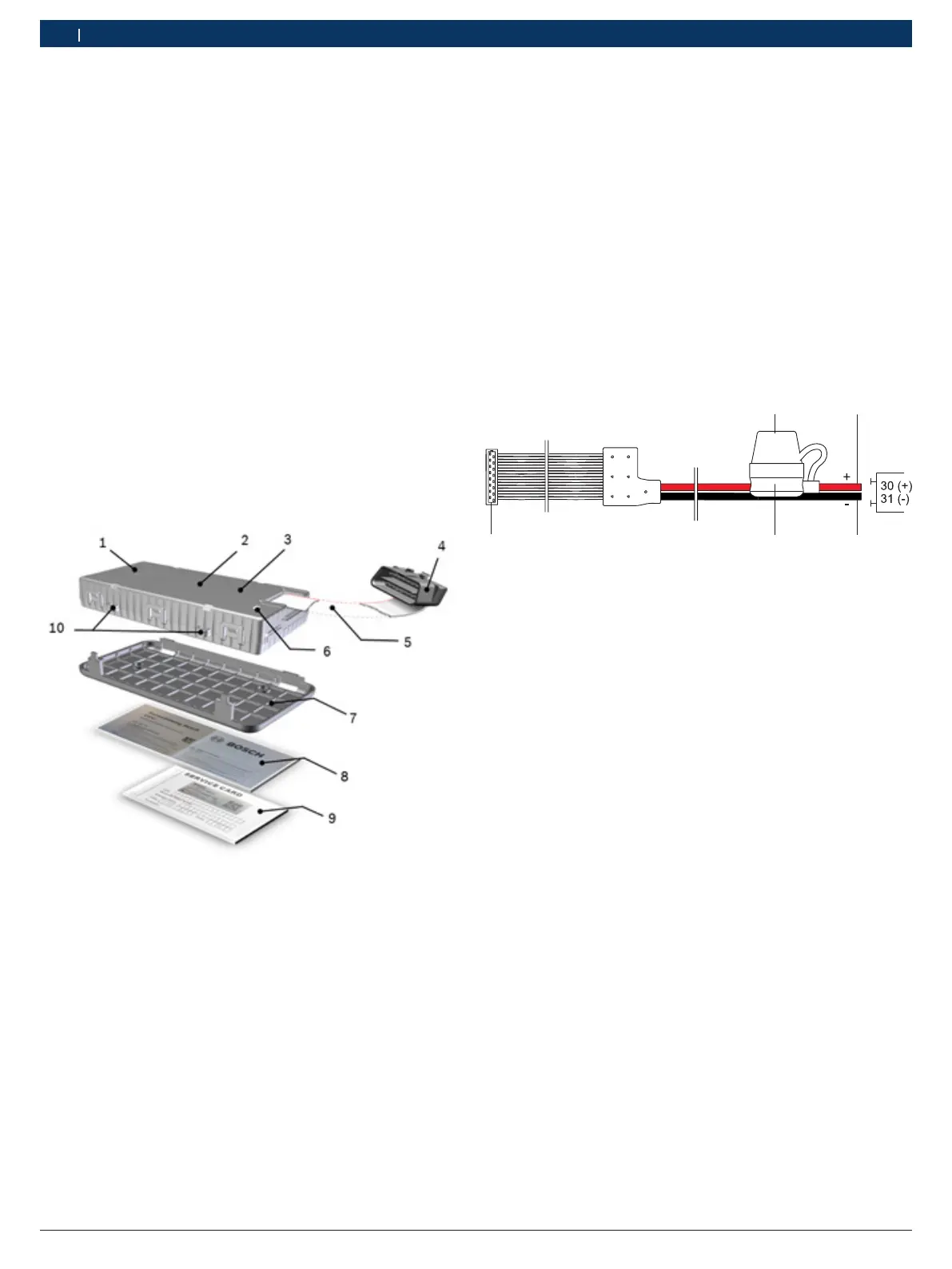

Afb. 1: CCU-Modul met toebehoren
1 Geïntegreerde GSM-antenne en ingebouwde SIM-kaart
2 CCU-Modul
3 Geïntegreerde GPS-antenne
4 OBD-stekker
5 OBD-aansluitkabel
6 LED (statusweergave) CCU-Modul
7 Houder (optioneel)
8 Handleiding "Belangrijke instructies"
9 Servicekaart
10 Ogen voor kabelbinder
7. Zekeringhouder van de
2-draads aansluitkabel (speci-
ale toebehoren)
2-draads-aansluitkabel (onderdeelnummer: 1 687 010
556) voor de verbinding van een Connectivity Control Unit
(CCU-Modul) met de voertuig-spanningsvoorziening (alleen te
gebruiken, wanneer CCU-Modul niet via de OBD-aansluitkabel
kan worden aangesloten).
! Bij onvakkundige verbinding van de 2-draads-aansluitkabel
aan het voertuig kunnen er storingen en beschadigingen
van de voertuigelektronica en als gevolg daarvan negatieve
invloeden op de voertuigveiligheid ontstaan.
1
4
2
3
5
Afb. 2: 2 draads-aansluitkabel (speciale toebehoren)
1 Beschermkap,
2 Plusader (rood)
3 Massa (zwart)
4 Zekeringhouder met geplaatste 2A zekering ATM/MINI
5 Aansluitstekker op CCU-Modul.
