8. Stick in anslutningsledningen i CCU-Modul. Kontrollera att
kodstiftet är vänt åt rätt håll (se bild).

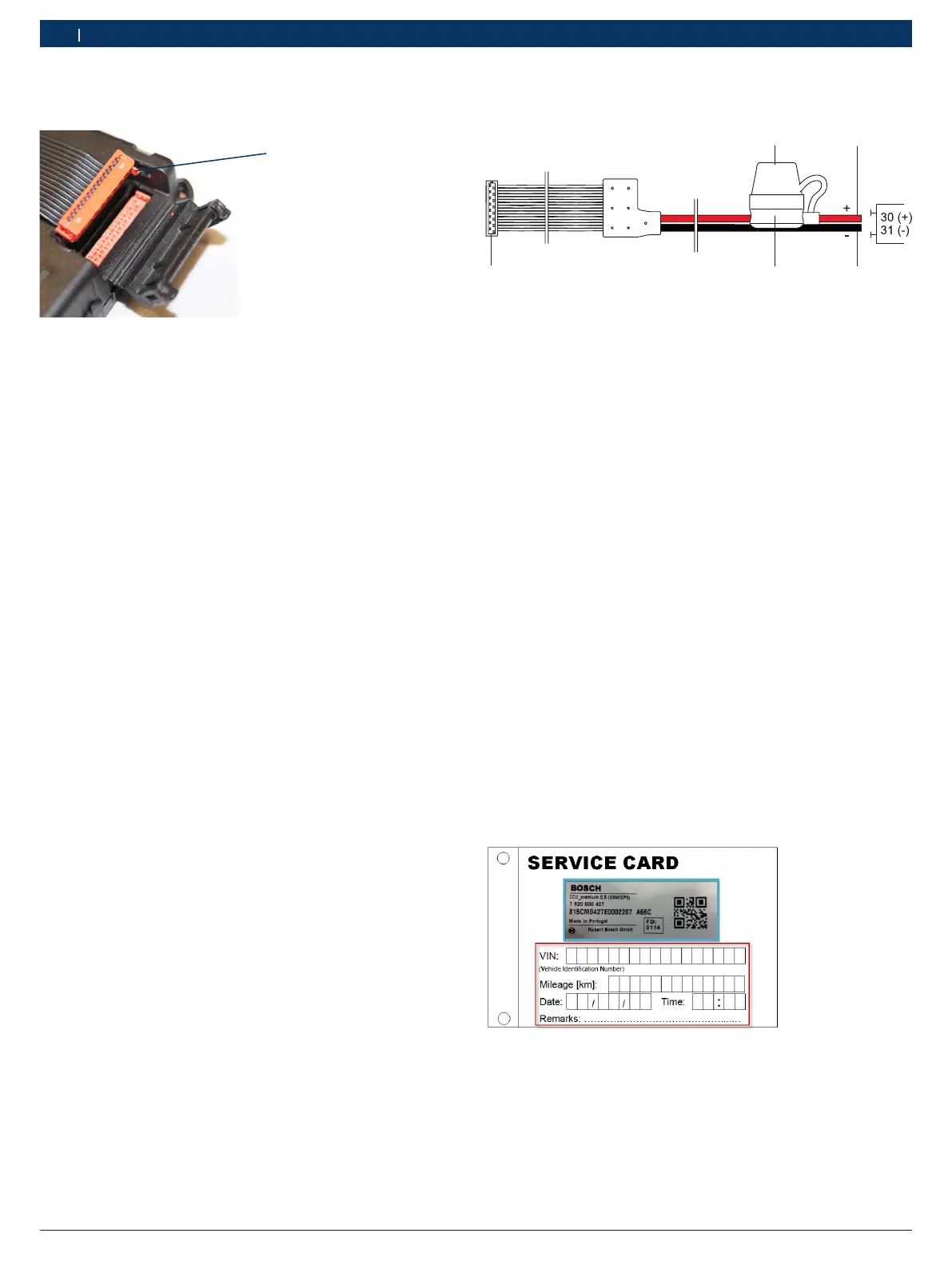

Fig. 4: Anslut OBD-anslutningsledningen
1 Kodstift
9. Stäng skyddsluckan igen.
10. Fixera CCU-Modul på den önskade platsen, t.ex. med ett
buntband. Du kan även använda hållaren (fig.1, pos.7).
11. Fäst CCU-Modul eller hållaren så att inte CCU-Modul kan
vicka eller glida.
12. Fixera anslutningsledningen.
! Dra inte anslutningsledningen ovanpå den inbyggda an-
tennens plats (fig.1, pos.1 och 3) från CCU. Låt bli att
fästa OBD-anslutningsledningen på CCU (antennens effekt
försämras). Se till att anslutningsledningen inte utgör en
snubbelrisk.
13. Anslut anslutningsledningen från CCU-Modul till
OBD-gränssnittet eller spänningsförsörjningen i fordonet
(t.ex. batteriet om anslutningsledningen med 2ledare
används).
i Steg 14–17 nedan ska endast utföras om anslutningsled-
ningen med 2ledare används. Fortsätt direkt med steg 18
om OBD-anslutningsledningen används.
! Trådanslutningsledningen 2 får endast användas med en
isatt 2 A säkring. Ta inte bort säkringshållaren (fig 1, pos. 4)!
! Före monteringen av skyddskåpan (fig 1, pos. 1) kont-
rollera fastsättningen för att förhindra att fukt och damm
tränger in.
14. Lossa ledningen från pluspolen på fordonets 12-voltsbat-
teri.
1
15. Anslut den röda ledaren på anslutningsledningen med
2ledare till en kabel med +12V likström (klämma 30).
1
4
2
3
5
16. Anslut den svarta ledaren i anslutningsledningen med
2ledare till en lämplig stomledning (klämma 31) eller ock-
så till en lättillgänglig jordningspunkt på karossen.
17. Koppla in pluspolen på 12-voltsbatteriet igen.
18. Fixera säkringshållaren med lämpliga medel.
! Valet av anslutningsteknik beror på installationssituationen
och är verkstadens ansvar. Följ alltid fordonstillverkarens
anvisningar vid installationen. Vi rekommenderar att du an-
vänder krympslangsförband eller -kabelskor i dimensioner
som är anpassade efter kabeltjocklekarna.
19. Slå på tändningen.
? Lysdioden måste tändas kort 1gång inom 5sekunder.
! Om lysdioden inte tänds inom 5sekunder: Kontrollera att
anslutningsledningen är korrekt ansluten till OBD-dosan
eller spänningsförsörjningen i fordonet och CCU. Upprepa
sedan steg 18.
20. Sätt dit beklädnaderna/skydden igen.
21. Anteckna följande uppgifter på servicekortet eller förpack-
ningen till CCU-Modul:
$ VIN (chassinummer)
$ kilometerställning (körsträcka)
$ datum och klockslag för installationen
$ valfritt i fältet Remarks: motorkod eller RBKey.
Fig. 5: Servicekort med uppgifter om CCU-Modul och fält för ifyllning
i Spara servicekortet tillsammans med fordonsdokumenten.
1 689 989 295 2017-06-27| Robert Bosch GmbH
5 | CCU-Modul | Driftstartsv
