8. Inserir cabo de ligação na CCU-Modul. Ao mesmo tempo,
observar a orientação correta do pino de codificação (ver
ilustração).

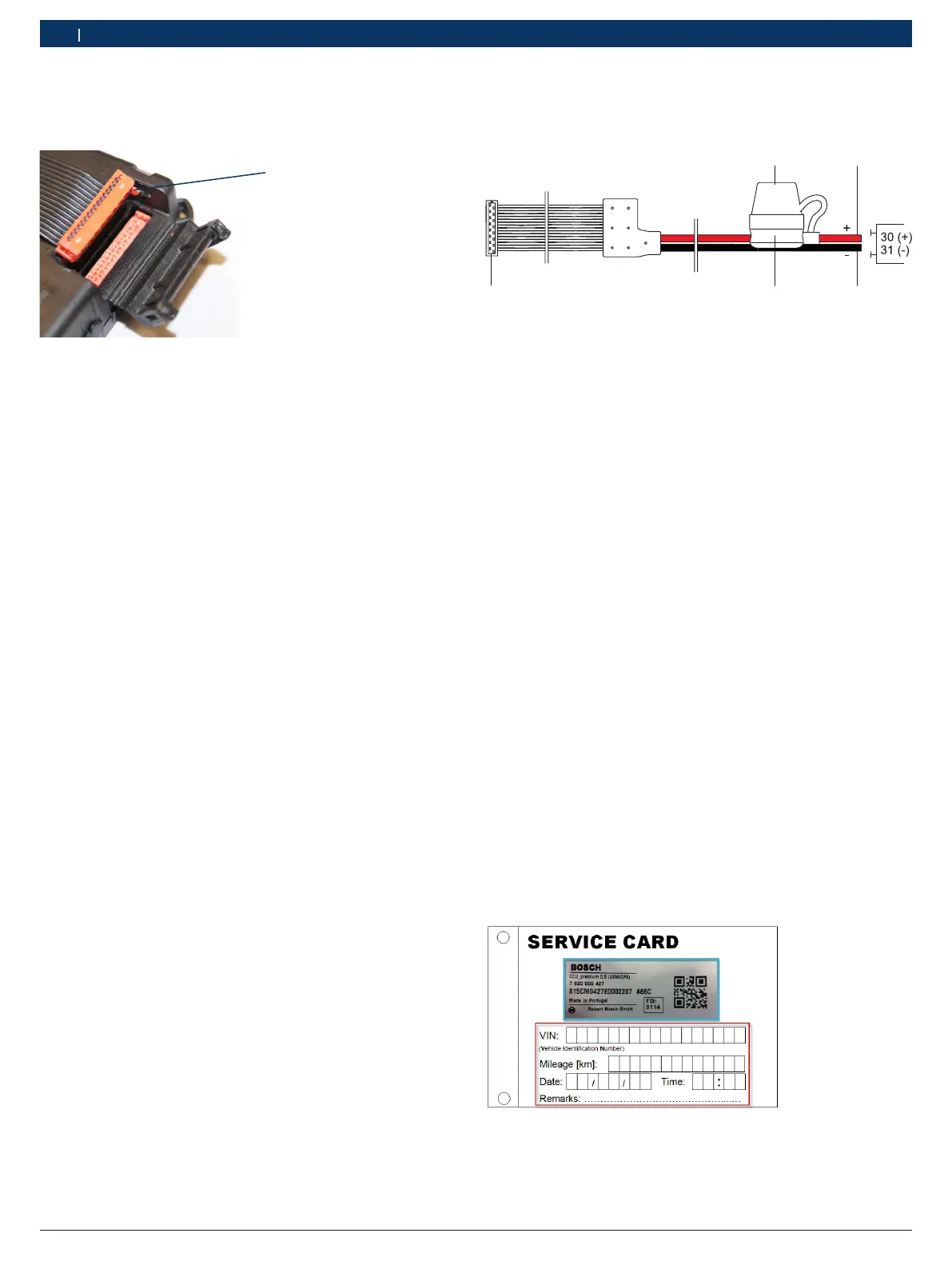

Fig. 4: Inserir cabo de ligação OBD
1 Pino de codificação
9. Fechar novamente a tampa de cobertura.
10. Fixar CCU-Modul na posição de montagem (por exemplo,
com uma braçadeira de cabos) ou, como alternativa, utili-
zar o suporte (fig. 1, pos. 7).
11. Fixar a CCU-Modul ou o suporte de maneira que a
CCU-Modul não possa balançar nem escorregar.
12. Fixar o cabo de ligação.
! Não conduzir o cabo de ligação acima da superfície da
antena integrada (fig. 1; pos. 1 e 3) da CCU e não fixar o
cabo de ligação OBD incluso na CCU (redução do desem-
penho da antena). Observar para que não haja nenhum
risco de tropeço causado pelo cabo de ligação.
13. Conectar o cabo de ligação da CCU-Modul com a interface
OBD do veículo ou com a alimentação de tensão a ser usa-
da (por exemplo, bateria na utilização do cabo de ligação
de 2 fios).
i As etapas seguintes 14 - 17 somente devem ser seguidas
na utilização do cabo de ligação de 2 fios. Na utilização
do cabo de ligação OBD é possível continuar diretamente
com o item 18.
! O cabo de conexão de 2 fios somente pode ser utilizado
com um fusível 2 A inserido. Não remover o porta-fusíveis
(fig. 1, pos. 4)!
! Antes da montagem deve-se verificar a tampa de proteção
(fig. 1, pos. 1) quando ao posicionamento correto, a fim
de evitar a entrada de umidade e poeira.
14. Desconectar o polo positivo da bateria do veículo 12V.
1
15. Conectar o fio vermelho do cabo de ligação de 2 fios com
um cabo condutor de tensão contínua de +12V (terminal
30).
1
4
2
3
5
16. Conectar o fio preto do cabo de ligação de 2 fios com um
cabo de massa adequado (terminal 31) ou, como alter-
nativa, com um ponto de ligação à terra bem acessível na
carroceria.
17. Conectar o polo positivo da bateria do veículo 12V.
18. Fixar o porta-fusíveis com os meios adequados.
! A seleção da tecnologia de ligação depende da situação de
montagem e é de responsabilidade da oficina. As indica-
ções do fabricante do veículo devem ser consideradas
durante a instalação. É recomendado o uso dos conectores
de termorretração dependentes das secções transversais
do cabo, ou de terminais de anéis de termorretração.
19. Ligar a ignição.
? O LED deve piscar rapidamente 1 x dentro de 5 segundos.
! Se o LED não acender dentro de 5 segundos, a conexão
correta do cabo de ligação entre OBD-soquete ou a ali-
mentação de tensão do veículo e a CCU deve ser verifica-
da e, em seguida, a etapa 18 deve ser repetida.
20. Instalar novamente coberturas / tampas.
21. Anotar as seguintes informações no Service-Card ou na
embalagem deste CCU-Modul:
$ VIN (número de identificação do veículo)
$ Quilometragem (milhagem)
$ Data e hora da montagem
$ Opcional, no campo Remarks: código do motor ou
RBKey.
Fig. 5: Service-Card com informações sobre CCU-Modul e campo de
preenchimento
i O Service-Card deve ser colocado com os documentos do
veículo.
1 689 989 295 2017-06-27| Robert Bosch GmbH
5 | CCU-Modul | Colocação em funcionamentopt
