8. Liitä liitäntäjohto CCU-Modul -yksikköön. Kiinnitä tällöin
huomiota koodaustapin oikeaan suuntaukseen (ks. kuva).

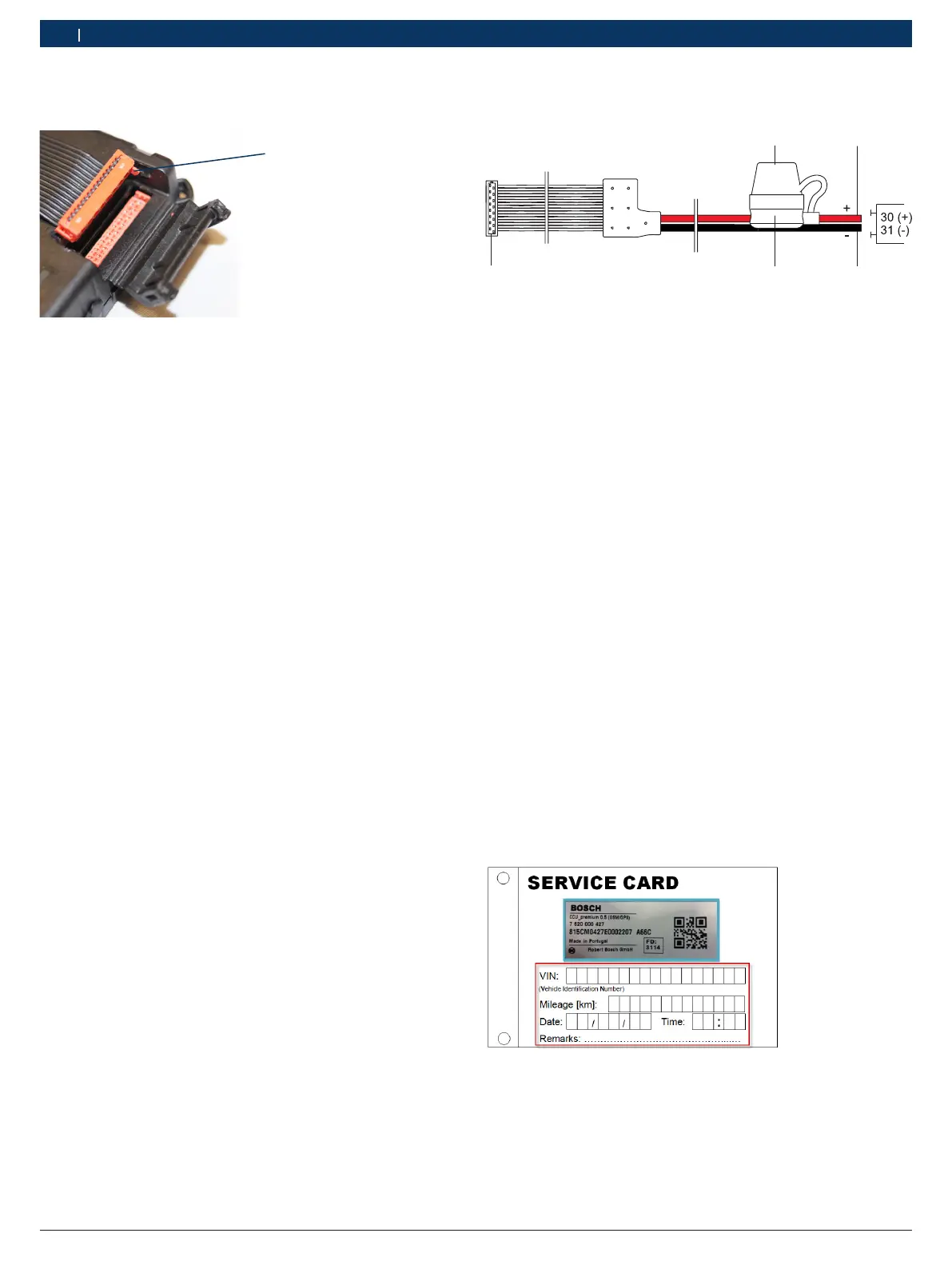

Kuva 4: OBD-liitäntäjohdon liitäntä
1 Koodaustappi
9. Sulje jälleen suojusläppä.
10. Kiinnitä CCU-Modul kiinnitettävään asentoon (esim. nippu-
siteellä) tai käytä vaihtoehtoisesti pidikettä (kuva 1, osa 7).
11. Kiinnitä CCU-Modul tai pidike niin, että CCU-Modul ei hei-
lu eikä pääse liikahtamaan pois paikoiltaan.
12. Kiinnitä liitäntäjohto.
! Älä vedä liitäntäjohtoa integroitujen antennien (kuva 1;
osat 1 ja 3) pinnan kautta CCU-yksiköstä äläkä kiinnitä
niputettua OBD-liitäntäjohtoa CCU-yksikköön (antennien
tehon aleneminen). Varmista, että liitäntäjohto ei muodos-
ta kompastumisesta aiheutuvan kaatumisen vaaraa.
13. Yhdistä CCU-Modul -yksikön liitäntäjohto ajoneuvon
OBD-liitäntään tai käytettyyn jännitteensyöttöön (esim.
akkuun käytettäessä 2-johtoista liitäntäjohtoa).
i Seuraavat vaiheet 14 - 17 koskevat vain 2-johtoista liitän-
täjohtoa. Jos käytät OBD-liitäntäjohtoa, siirry suoraan
kohtaan 18.
! 2-leder-tilkoblingskabel må bare benyttes med en 2 A
flatstiftsikring. Sikringsholderen (fig. 1, pos. 4) må ikke
fjernes!
! Kontroller beskyttelseshetten (fig. 1, pos. 1) for riktig fes-
te før montering, for å hindre at fukt og støv trenger inn.
14. Koble fra plusspol til 12V kjøretøybatteri før montering.
15. Den røde lederen til 2-leder-tilkoblingskabelen forbindes
med en likestrømførende +12V ledning (klemme 30).
1
4
2
3
5
16. Den svarte lederen til 2-leder-tilkoblingskabelen forbindes
med en egnet massekabel (klemme 31) eller alternativt
med et godt tilgjengelig massepunkt på karosseriet.
17. Koble til plusspol til 12V kjøretøybatteri.
18. Sikringsholderen må festes på egnet måte.
! Yhdistämistekniikan valinta riippuu asennustilanteesta ja
ratkaisun tekee korjaamo. Ajoneuvon valmistajan ohjeita
on ehdottomasti noudatettava. Suosittelemme kaapelin
poikkileikkauksesta riippuvaisia lämpökutistepuskuliitintä
tai lämpökutisterengaselementtejä.
19. Kytke sytytysvirta.
? LED-valon pitää syttyä 5 sekunnin sisällä lyhyesti päälle 1 x.
! Jos LED ei syty päälle 5 sekunnin sisällä, liitäntäjohdon oi-
keanlainen yhdistäminen pitää tarkastaa OBD-liittimen tai
ajoneuvon jännitteensyötön ja CCU:n väliltä ja sen jälkeen
vaihe 18 on toistettava.
20. Asenna verhoukset / peitelevyt takaisin.
21. Merkitse muistiin seuraavat huoltokortissa tai tämän
CCU-Modul-yksikön pakkauksessa olevat tiedot:
$ VIN (ajoneuvon valmistenumero)
$ Kilometrilukema (Mileage)
$ Asennuksen päivämäärä ja kellonaika
$ vaihtoehtoisesti huomautuskentässä: moottorikoodi tai
RBKey.
Kuva 5: Huoltokortti CCU-Modul-yksikköä koskevilla tiedoilla ja täyttö-
kentällä
i Säilytä huoltokorttia ajoneuvon asiakirjojen yhteydessä.
1
1 689 989 295 2017-06-27| Robert Bosch GmbH
5 | CCU-Modul | Käyttöönotto
