8. Sæt tilslutningsledningen i på CCU-Modul. Vær her op-
mærksom på kodningsstiftens korrekte orientering (se
billede).

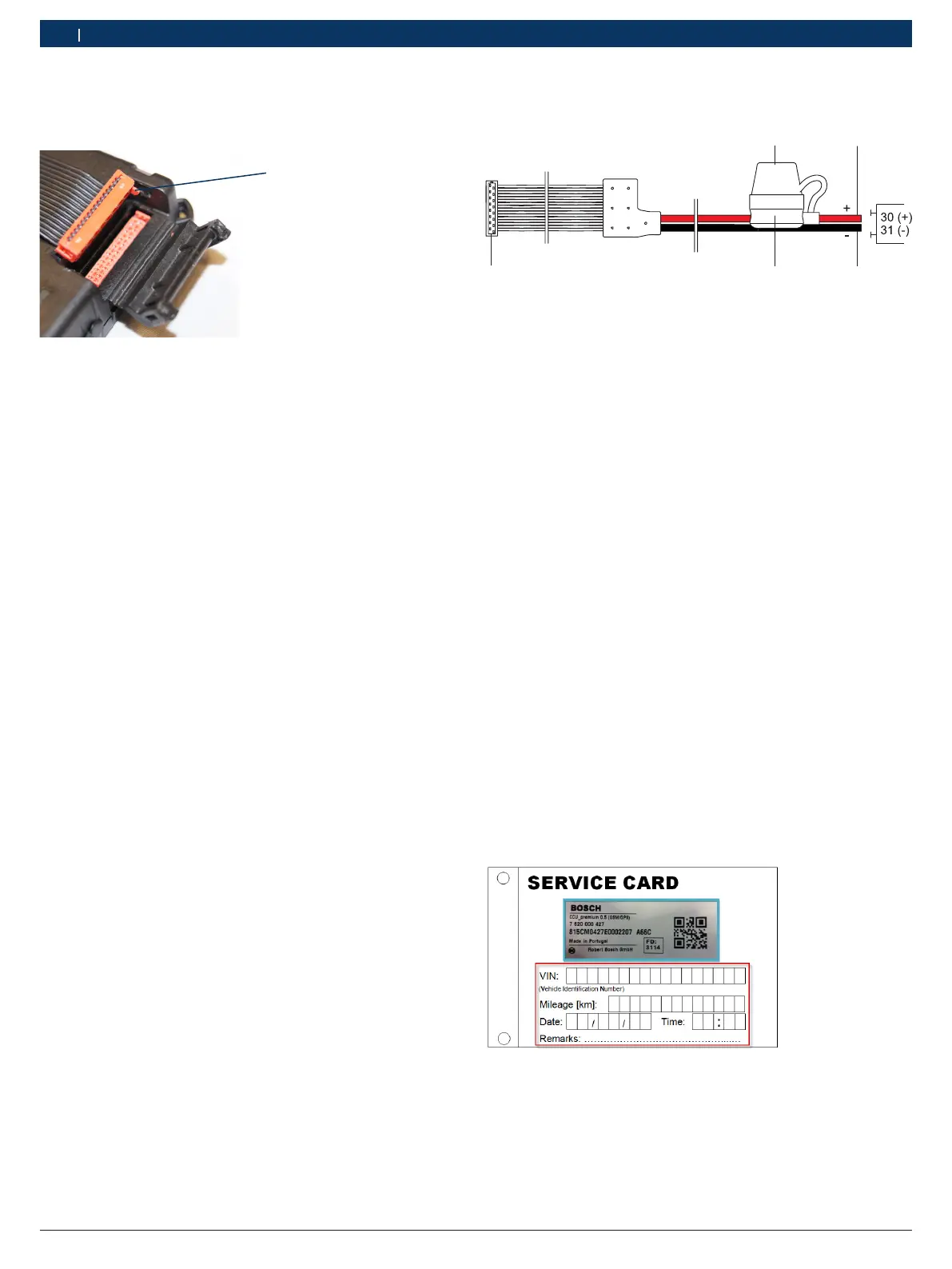

Fig. 4: Isætning af OBD-tilslutningsledningen
1 Kodningsstift
9. Luk afdækningsklappen igen.
10. CCU-Modul fikseres - om muligt - med dobbeltsidet tape i
den passende position, eller alternativt anvendes holderen
(fig. 1, pos. 7).
11. Fastgør CCU-Modul eller holderen således, at CCU-Modul
hverken kan vakle eller forskyde sig.
12. Fastgør tilslutningsledningen.
! Tilslutningsledningen må ikke føres hen over de integre-
rede antenners overflader (fig. 1; pos 1 og 3) fra CCU, og
den samlede OBD-tilslutningsenhed må ikke fastgøres på
CCU (reduktion af antenneeffekt). Sørg for, at tilslutnings-
ledningen ikke medfører fare for at snuble.
13. Forbind tilslutningsledningen til CCU-Modul med køretø-
jets OBD-interface eller med spændingsforsyningen, der
skal anvendes (f.eks. batteri ved anvendelse af 2-tråds-til-
slutningsledningen).
i De følgende trin 14-17 skal kun følges, når der anvendes
en 2-tråds-tilslutningsledning. Når OBD-tilslutningslednin-
gen anvendes, kan der gås direkte til punkt 18.
! Den 2-tråds-tilslutningsledning må kun anvendes sam-
men med en stikket 2 A sikring. Sikringsholderen (fig. 1,
pos.4) må ikke fjernes!
! Før montering skal beskyttelseskappen kontrolleres for
korrekt fasthed (fig. 1, pos. 1), for at forhindre indtræng-
ning af fugtighed og støv.
14. Afklem pluspolen til 12V køretøjsbatteriet før montering.
1
15. Forbind den røde leder i 2-tråds-tilslutningsledningen med
en +12V ledning, der leder konstant strøm (klemme 30).
4
3
5
16. Forbind den sorte leder i 2-tråds-tilslutningsledningen
med et egnet stelledning (klemme 31) eller alternativt
med et godt tilgængeligt stelpunkt på karosseriet.
17. Påklem pluspolen på 12V køretøjsbatteriet.
18. Fastgør sikringsholderen med egnet materiale.
! Valget af forbindelsesteknik afhænger af monteringssituati-
onen og ligger inden for værkstedets ansvarsområde. Køre-
tøjsproducentens bestemmelser skal ubetinget overholdes
ved monteringen. Det anbefales at anvende varmekrymp-
ningsstødforbindere eller varmekrympningsringtunger
afhængigt af kablernes tværsnit.
19. Slå tændingen til.
? LED skal lyse 1 x kort i løbet af 5 sekunder.
! Hvis ikke LED'en lyser inden for 5 sekunder, skal det kon-
trolleres, at forbindelsen af tilslutningsledningen mellem
OBD-stikket eller køretøjets spændingsforsyning og CCU
er korrekt, hvorefter trin 18 gentages.
20. Sæt beklædninger / afdækninger på igen.
21. Notér følgende oplysninger på Service-Card eller den-
neCCU-Moduls emballage:
$ VIN (køretøjets identifikationsnummer)
$ Kilometertal (Mileage)
$ Dato og klokkeslæt for montering
$ valgfrit i feltet Remarks: Motor Code eller RBKey.
Fig. 5: Service-Card med oplysninger til CCU-Modul og udfyldningsfelt
i Service-Card skal vedlægges køretøjets dokumenter.
