8. Koble tillkoblingsledningene i CCU-Modul. Pass på korrekt
orientering av kodestiftene (se figur).

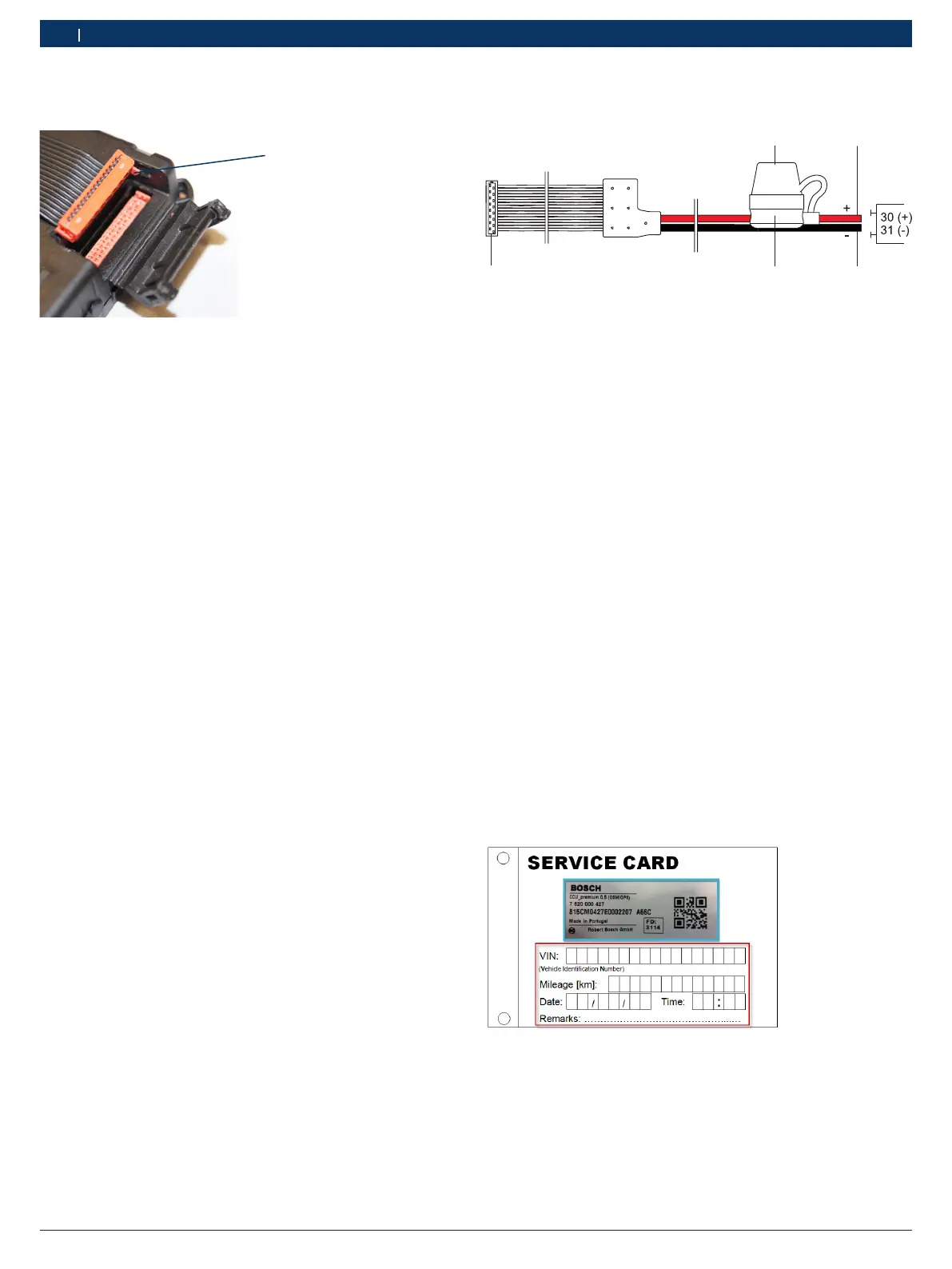

Fig. 4: Koble OBD-tillkoblingsledningene
1 Kodestift
9. Lukk dekselet igjen.
10. CCU-Modul festes på tiltenkt posisjon (f.eks. med et kabel-
feste) eller bruk alternativt holderen (fig. 1, pos. 7).
11. CCU-Modul eller fest holderen slik at CCU-Modul verken
kan vakle eller skli.
12. Fest tilkoblingsledningen.
! Før ikke tilkoblingsledningen over flaten til de integrerte
antennene (fig. 1; pos 1 og 3) fra CCU og fest ikke med-
følgende OBD-tilkoblingsledning på CCU (reduksjon av
antenneeffekten). Pass på at det ikke oppstår noen snu-
blefeller på grunn av tilkoblingsledningen.
13. Tilkoblingsledningen til CCU-Modul forbindes med
OBD-grensesnittet til kjøretøyet eller med spenningsforsy-
ningen som skal anvendes (f.eks. batteri ved bruk 2-leder
tilkoblingsledning).
i De følgende trinnene 14 - 17 skal kun følges ved bruk av
2-leder tilkoblingsledningen. Ved bruk av OBD-tilkoblings-
ledningen kan man fortsette direkte med punkt 18.
! 2-leder-tilkoblingskabel må bare benyttes med en 2 A
flatstiftsikring. Sikringsholderen (fig. 1, pos. 4) må ikke
fjernes!
! Kontroller beskyttelseshetten (fig. 1, pos. 1) for riktig fes-
te før montering, for å hindre at fukt og støv trenger inn.
14. Koble fra plusspol til 12V kjøretøybatteri før montering.
15. Den røde lederen til 2-leder-tilkoblingskabelen forbindes
med en likestrømførende +12V ledning (klemme 30).
4
3
5
16. Den svarte lederen til 2-leder-tilkoblingskabelen forbindes
med en egnet massekabel (klemme 31) eller alternativt
med et godt tilgjengelig massepunkt på karosseriet.
17. Koble til plusspol til 12V kjøretøybatteri.
18. Sikringsholderen må festes på egnet måte.
! Valg av forbindelsesteknikk avhenger av monteringssitua-
sjonen og er fagverkstedets ansvar. Dataene til kjøretøy-
produsenten skal vurderes ved monteringen. Det anbefales
å bruke varme-krympeforbindelser eller varme-krympe-
ringtunger tilpasset kabeltverrsnittet.
19. Slå på tenningen.
? LED må lyse 1 x kort i løpet av 5 sekunder.
! Tenner ikke LED-en i løpet av 5 sekunder, må den korrekte
forbindelsen til tilkoblingsledningen mellom OBD-kon-
takten eller spenningsforsyningen til kjøretøyet og CCU
kontrolleres og deretter gjentas trinn 18.
20. Sett igjen på panelene/dekslene.
21. Noter følgende data på servicekortet eller emballasjen til
CCU-Modul:
$ VIN (kjøretøyidentifikasjonsnummer)
$ Kilometerstand (mileage)
$ Dato og klokkeslett for montering
$ eventuelt i feltet Remarks: Motor Code eller RBKey.
Fig. 5: Servicekort med angivelser til CCU-Modul og utflyllingsfelt
i Servicekortet skal vedlegges kjøretøysunderlagene.
1
1 689 989 295 2017-06-27| Robert Bosch GmbH
5 | CCU-Modul | Igangsettingno
