8. Připojovací vedení připojte k CCU-Modul. Dbejte přitom na
správnou orientaci kódovacího pera (viz obrázek).

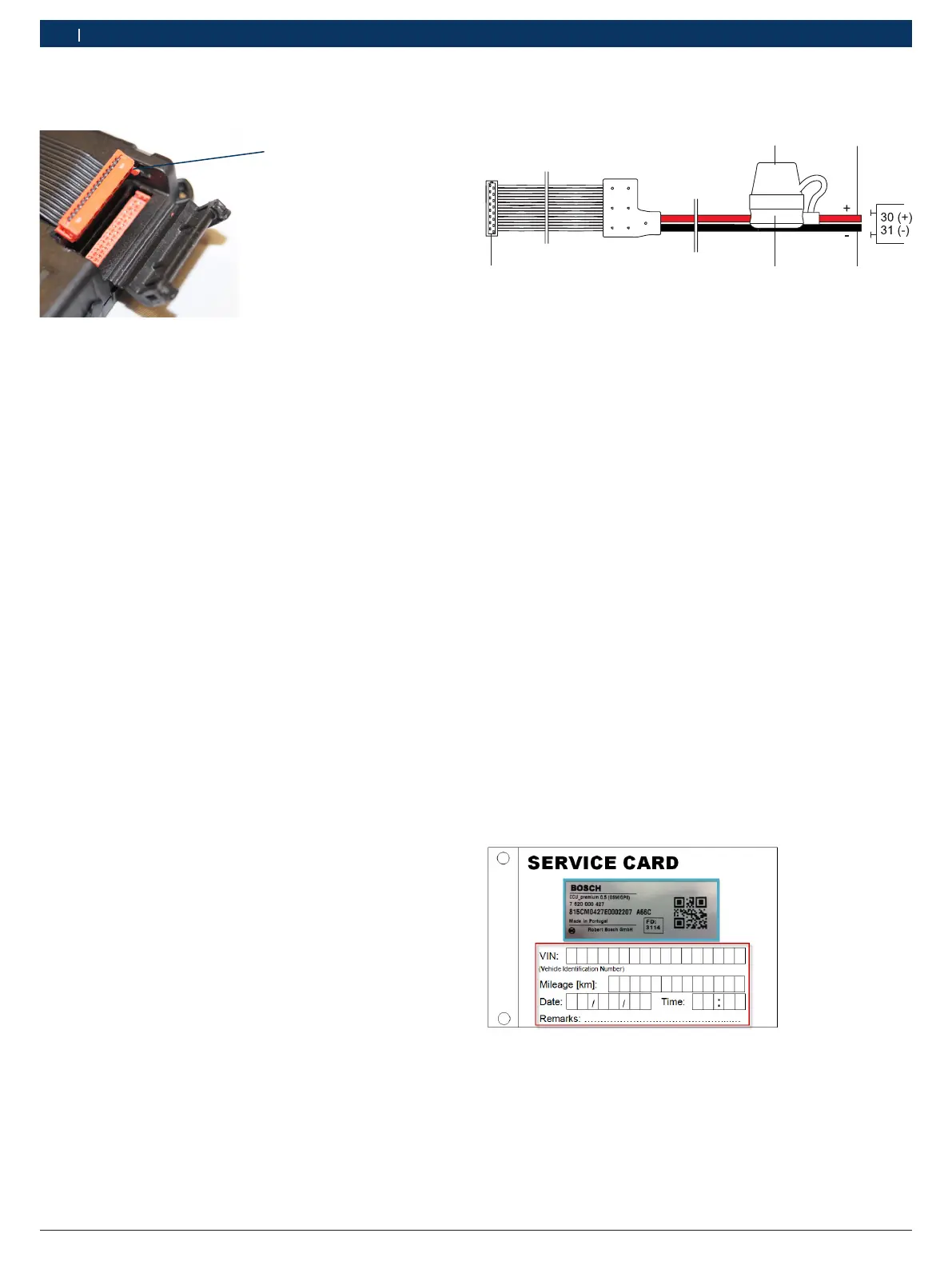

Obr. 4: Zasunutí připojovacího vedení OBD
1 Kódovací pero
9. Kryt opět uzavřete.
10. CCU-Modul zafixujte na dané pozici (např. pomocí kabelové
spojky) nebo alternativně použijte držák (obr. 1, pol. 7).
11. CCU-Modul nebo držák upevněte tak, aby se CCU-Modul
neviklal ani nemohl sklouznout.
12. Upevněte připojovací vedení.
! Připojovací vedení neveďte přes plochu integrovaných
antén (obr. 1; pol. 1 a 3) CCU a spojené připojovací vedení
OBD neupevňujte na CCU (snížení výkonu antény). Dbejte
na to, aby připojovací vedení nebylo příčinou klopýtnutí.
13. Připojovací vedení jednotky CCU-Modul spojte s rozhraním
OBD vozidla resp. používaným napájením (např. baterie
při použití 2-drátového připojovacího vedení).
i Níže uvedené kroky 14 - 17 dodržujte jen při použití 2-drá-
tového připojovacího vedení. Při použití připojovacího
vedení OBD můžete pokračovat přímo krokem 18.
! 2-drátové připojovací vedení se smí používat jen s připoje-
nou 2 A pojistkou. Držák pojistky (obr. 1, pol. 4) nesundá-
vejte!
! Před instalací musí být u ochranného krytu (obr. 1, pol. 1)
zkontrolováno správné usazení, aby se zabránilo vniknutí
vlhkosti a prachu.
14. Před vestavbou odpojte pól plus akumulátorové baterie
vozidla 12V.
1
15. Červenou žílu 2-drátového připojovacího vedení spojte s
vedením +12V trvale vedoucím proud (svorka 30).
4
3
5
16. Černou žílu 2-drátového připojovacího vedení spojte s
vhodným kabelem ukostření (svorka 31) nebo alternativně
s dobře přístupným bodem ukostření na karoserii.
17. Připojte pól plus akumulátorové baterie vozidla 12 V.
18. Držák pojistky upevněte vhodnými prostředky.
! Volba spojovací techniky závisí na situaci vestavby a je v
odpovědnosti odborné dílny. Při vestavbě musí být bezpod-
mínečně dodržena zadání výrobce vozidla. Doporučujeme
použití stykových spojů nebo kruhových jazýčků smršťují-
cích se teplem závislých na průřezech kabelu.
19. Zapněte zapalování.
? Dioda LED musí během 5 sekund 1 x krát krátce zasvítit.
! Pokud se dioda LED během 5 sekund nerozsvítí, musíte
zkontrolovat správné připojení připojovacího vedení mezi
zdířkou OBD resp. napájením vozidla a CCU a poté opako-
vat krok 18.
20. Opět namontujte obložení / kryty.
21. Poznamenejte si následující údaje na servisní kartě nebo
obalu této CCU-Modul:
$ VIN (identifikační číslo vozidla)
$ Stav kilometrů (Mileage)
$ Datum a čas montáže
$ Volitelné v poli remarks: Motor Code nebo RBKey.
Obr. 5: Servisní karta s údaji k CCU-Modul a pole pro vyplnění
i Servisní karta musí být přiložena k podkladům o vozidle.
1 689 989 295 2017-06-27| Robert Bosch GmbH
