8. Bağlantı kablosunu CCU-Modul ünitesine takın. Bu işlem
sırasında kodlama piminin doğru konumlandırılmasına
dikkat edin (bkz. şek.).

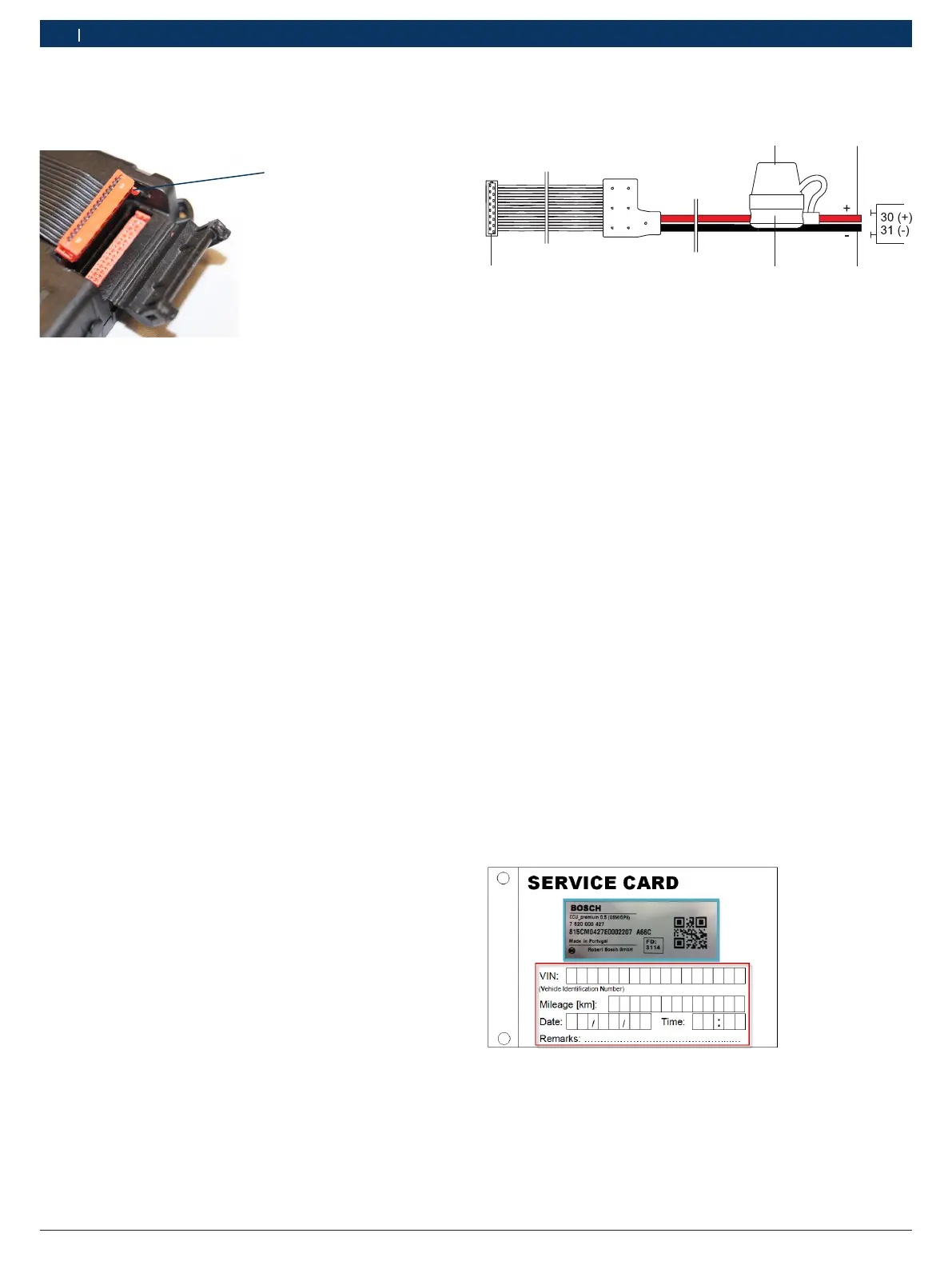

Şek. 4: OBD bağlantı kablosunun takılması
1 Kodlama pimi
9. Kapağı tekrar kapatın.
10. CCU-Modul ünitesini, takılacağı montaj pozisyonunda sabit-
leyin (örneğin kablo bağı ile) veya alternatif olarak tutucu
kullanın (şek.1, poz.7).
11. CCU-Modul veya tutucu, CCU-Modul sallanmayacak ve de
kaymayacak şekilde sabitlenmelidir.
12. Bağlantı kablosunu sabitleyin.
! Bağlantı kablosunu CCU'nun entegre antenlerinin (şek.1,
poz.1 ve 3) yüzeyleri üzerinden geçirmeyin ve demet ha-
lindeki OBD bağlantı kablosunu CCU üzerine tespitlemeyin
(anten gücü azalır). Bu işlem sırasında bağlantı kablosu-
nun takılma tehlikesi oluşturmamasına dikkat edin.
13. CCU-Modul bağlantı kablosunu, aracın OBD arabirimine
veya kullanılacak gerilim beslemesine (örn. 2 telli kablo
bağlantısında aküye) bağlayın.
i Aşağıdaki 14 - 17 arası adımlar, sadece 2 telli bağlantı
kablosu kullanıldığında dikkate alınmalıdır. OBD bağlantı
kablosunun kullanılması durumunda doğrudan 18.madde-
den itibaren devam edilebilir.
! 2iletkenli bağlantı kablosu, sadece takılı 2A sigorta ile
birlikte kullanılabilir. Sigorta tutucusunu (şek.1, poz.4)
çıkarmayın!
! Koruyucu başlığı (şek.1, poz.1) takmadan önce, iç kısım-
lara ıslaklık ve nem girişini önlemek için sağlam oturmasını
kontrol edin.
14. Montajdan önce 12V araç aküsünün artı kutbunu çıkarın.
1
15. 2iletkenli bağlantı kablosunun kırmızı kablo damarını, ke-
sintisiz akım taşıyan +12V kabloya (terminal30) bağlayın.
1
4
2
3
5
16. 2iletkenli bağlantı kablosunun siyah kablo damarını, uygun
bir şase kablosuna (terminal31) veya alternatif olarak
karoseride rahat erişilebilir bir topraklama noktasına bağ-
layın.
17. 12V araç aküsünün artı kutbunu takın.
18. Sigorta tutucusunu uygun araçlarla sabitleyin.
! Bağlantı tekniği, montaj durumuna göre seçilmelidir ve
atölyenin sorumluluğundadır. Montaj sırasında araç üreti-
cisi standartlarının dikkate alınması zorunludur. Kablo ke-
sitlerine bağlı olarak ısıl çekme özellikli birleştirici parçalar
veya ısıl çekme özellikli delikli parçalar kullanılması önerilir.
19. Kontağı açın.
? LED, 5saniye içerisinde 1defa yanıp sönmelidir.
! LED 5saniye içerisinde yanmadığında, bağlantı kablo-
sunun, aracın OBD girişi veya gerilim beslemesi ile CCU
arasında doğru bağlanmış olup olmadığı kontrol edilmeli
ve ardından 18.işlem adımı tekrar uygulanmalıdır.
20. Kaplamaları / muhafaza kapaklarını tekrar takın.
21. Servis kartı veya bu CCU-Modul ünitesinin ambalajı üzerin-
de yazılı aşağıdaki bilgileri not edin:
$ VIN (Araç Tanımlama Numarası)
$ Güncel kilometre (Mileage)
$ Monte edilme tarihi ve saati
$ Remarks alanında opsiyonel: Motor kodu veya RBKey.
Şek. 5: CCU-Modul ünitesine ve doldurulacak alana dair bilgiler ile
servis kartı
i Servis kartı araç belgelerine eklenmelidir.
1 689 989 295 2017-06-27| Robert Bosch GmbH
5 | CCU-Modul | İşletime almatr
