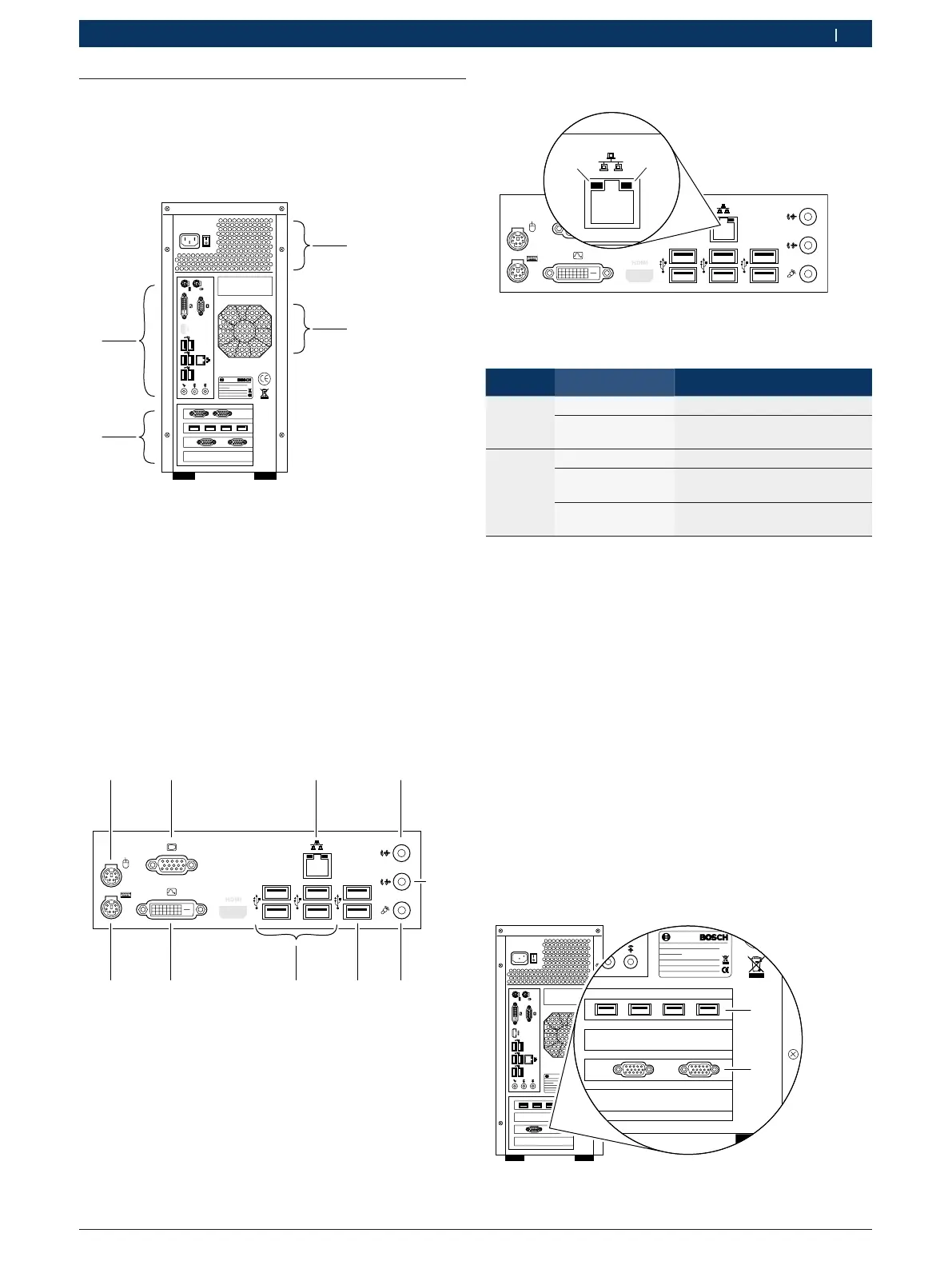

3.7 Złącza
3.7.1 Podział
Tylny panel komputera osobistego dzieli się na cztery
strefy.
459935-13_Ht
1
2
3
4
Fig. 5: Złącza
1 zasilacz
2 wentylator
3 płyta główna
4 karty interfejsowe
i Złącza płyty głównej są takie same w każdym typie
komputera osobistego (patrz rozdz. 3.7.2). Złącza
kart interfejsowych są zależne od typu komputera
osobistego (patrz rozdz. 3.7.3).
3.7.2 Płyta główna
1
459935-05_Ht
2
3
4
5
6
7
89
10
Fig. 6: Złącza płyty głównej
1 mysz (PS/2)
2 monitor (VGA)
3 LAN (RJ45)
4 audio (wejście)
5 audio (wyjście)
6 mikrofon
7 USB (USB 3.0)
8 USB (USB 2.0)
9 monitor (DVI)
10 klawiatura (PS/2)
Stan diody sieciowej (LAN)
1
459935-06_Ht
2
Fig. 7: Stan diody sieciowej (LAN)
1 dioda dostępu do sieci
2 dioda szybkości transmisji sieciowej
Dioda Wskazanie Stan
dostęp do
sieci
nie świeci brak połączenia
miga zielonym
światłem
trwa transmisja danych
szybkość
transmi-
sji siecio-
wej
nie świeci
szybkość transmisji 10 Mb/s
świeci zielonym
światłem
szybkość transmisji 100 Mb/s
świeci pomarań-
czowym światłem
szybkość transmisji 1000 Mb/s
3.7.3 Karty interfejsowe
i Urządzenia peryferyjne podłączane do komputera
osobistego muszą obsługiwać co najmniej protokół
USB 2.0. Komputer jest wyposażony w dwa por-
ty USB typu USB 3.0; do tych portów USB można
podłączać tylko urządzenia peryferyjne obsługujące
protokół USB 3.0. Jeżeli używane są moduły CAN,
SVTW albo VPM 844 ISO, to należy je zamontować
w wózku lub stole probierczym przed zamontowa-
niem komputera osobistego. Dalsze informacje patrz
instrukcja montażu "1 687 001 949" (1 689 978 556).
! Do 25-polowego złącza modułów SVTW wolno pod-
łączać wyłącznie urządzenia z obudową ogniochron-
ną.
1 687 023 652 / 1 687 023 653
1
2
Fig. 8: Złącza 1 687 023 652 / 1 687 023 653
1 USB (USB 2.0) 2 szeregowe COM 1 / COM 2
