Bosch EPS 708 - Instalação E Conexão; Tower; 4 Primeira Colocação Em Funcionamento

1 689 989 158 2012-10-12| Robert Bosch GmbH
72 | 1 687 023 652 – 658pt
1 687 023 654
459935-08_Ht
1
2
3

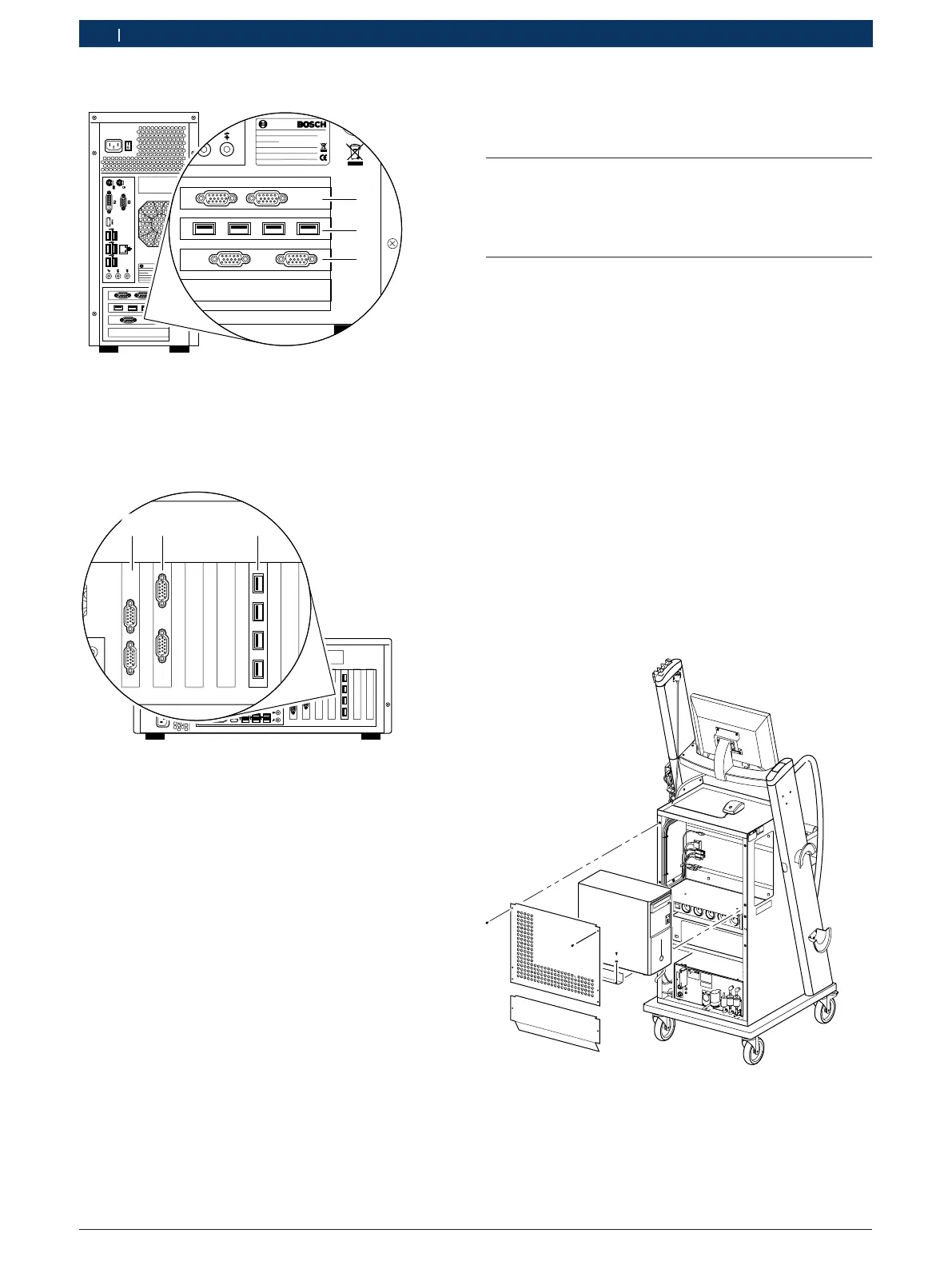

Fig. 9: Conexões1 687 023 654
1 Serial COM 1 / COM 3
2 USB (USB 2.0)
3 Serial COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Conexões1 687 023 655
1 Serial COM 1 / COM 3
2 Serial COM 2 / COM 4
3 USB (USB 2.0)
4. Primeira colocação em fun-
cionamento
4.1 Desembalamento
1. Desembale o PC.
2. Verifique o âmbito de fornecimento.
3. Elimine corretamente os materiais da embalagem.
4.2 Instalação e conexão
i Na maior parte dos produtos da Robert Ro-
bert GmbH, o PC já vem montado e conectado. Se
na altura da primeira colocação em funcionamento
for necessário montar um PC ou substituir um PC
existente por um PC sobressalente, proceda como a
seguir descrito, caso contrário, poderá ignorar este
capítulo.
1. Desligue o PC da tensão.
2. Desmonte as coberturas.
3. Separe os cabos de ligação do PC antigo.
4. Desmonte o PC antigo.
5. Monte o PC novo.
6. Conecte os cabos de ligação ao PC novo.
7. Monte as coberturas.
4.2.1 Tower
459935-10_H
t
Fig. 11: Posição de montagem da tower no carrinho
