Bosch EPS 708 - Instalace a Připojení; Tower; 4 První Uvedení Do Provozu

1 689 989 158 2012-10-12| Robert Bosch GmbH
1 687 023 652 – 658 | 117 | 117
cs
1 687 023 654
459935-08_Ht
1
2
3

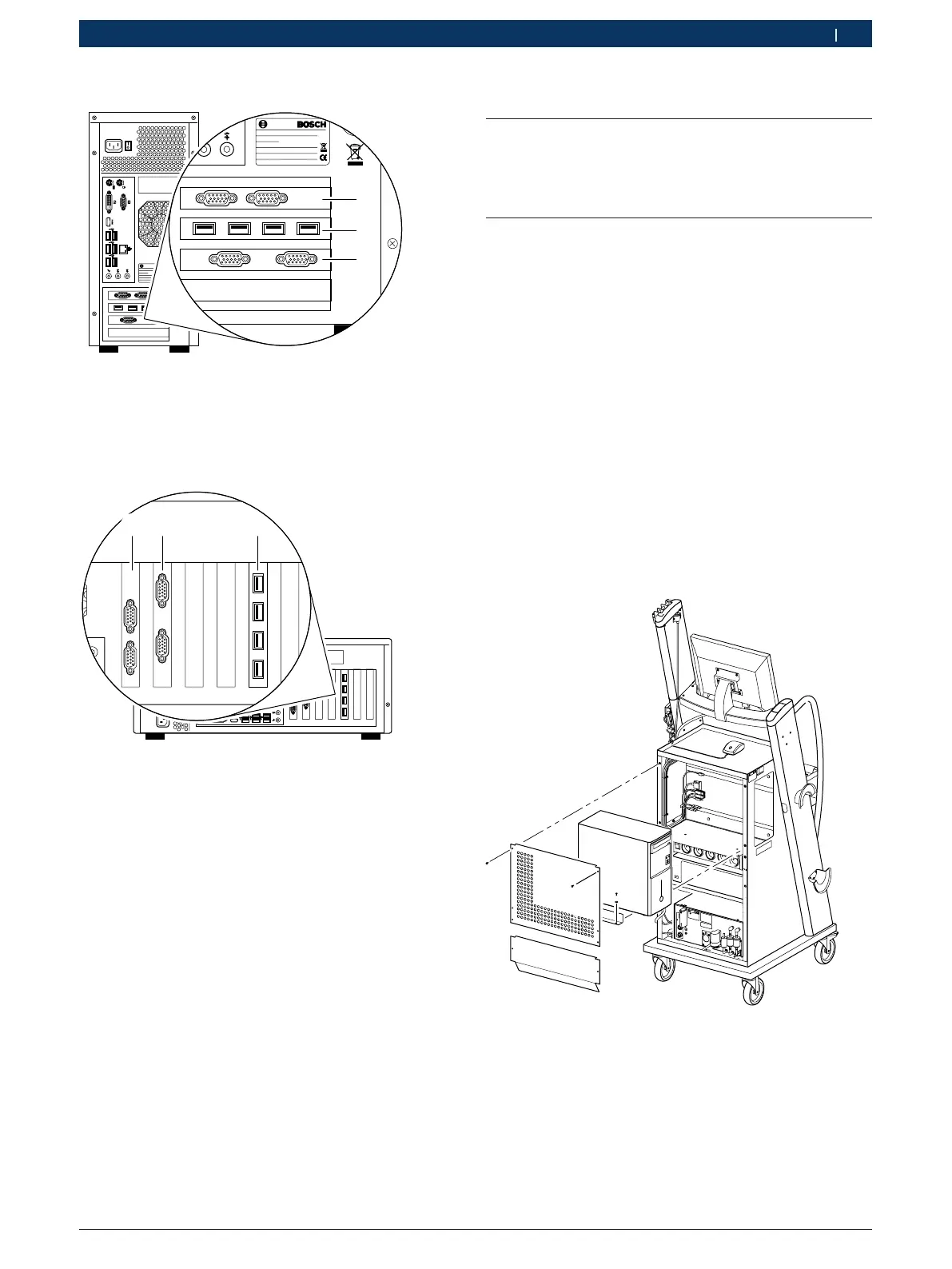

Fig. 9: Přípojky 1 687 023 654
1 Sériově COM 1 / COM 3
2 USB (USB 2.0)
3 Sériově COM 2 / COM 4
1 687 023 655
459935-09_Ht
1
2
3
Fig. 10: Přípojky 1 687 023 655
1 Sériově COM 1 / COM 3
2 Sériově COM 2 / COM 4
3 USB (USB 2.0)
4. První uvedení do provozu
4.1 Vybalení
1. Vybalte PC.
2. Zkontrolujte rozsah dodávky.
3. Obalový materiál likvidujte odborně.
4.2 Instalace a připojení
i PC je ve většině výrobků společnosti Robert Ro-
bert GmbH již namontován a připojen. Pokud musíte
při prvním uvedení do provozu instalovat PC nebo
musíte stávající PC nahradit náhradním PC, postu-
pujte podle níže uvedených pokynů, v opačném
případě můžete tuto kapitolu přeskočit.
1. Odpojte PC od napětí.
2. Demontujte kryty.
3. Odpojte připojovací kabely od starého PC.
4. Demontujte starý PC.
5. Namontujte nový PC.
6. Na nový PC připojte připojovací kabely.
7. Namontujte kryty.
4.2.1 Tower
459935-10_H
t
Fig. 11: Montážní poloha toweru ve vozíku
