3.6 Mandos
3.6.1 Tower
459935-01_Ht
1
2
3
4
5
6
7
8
9

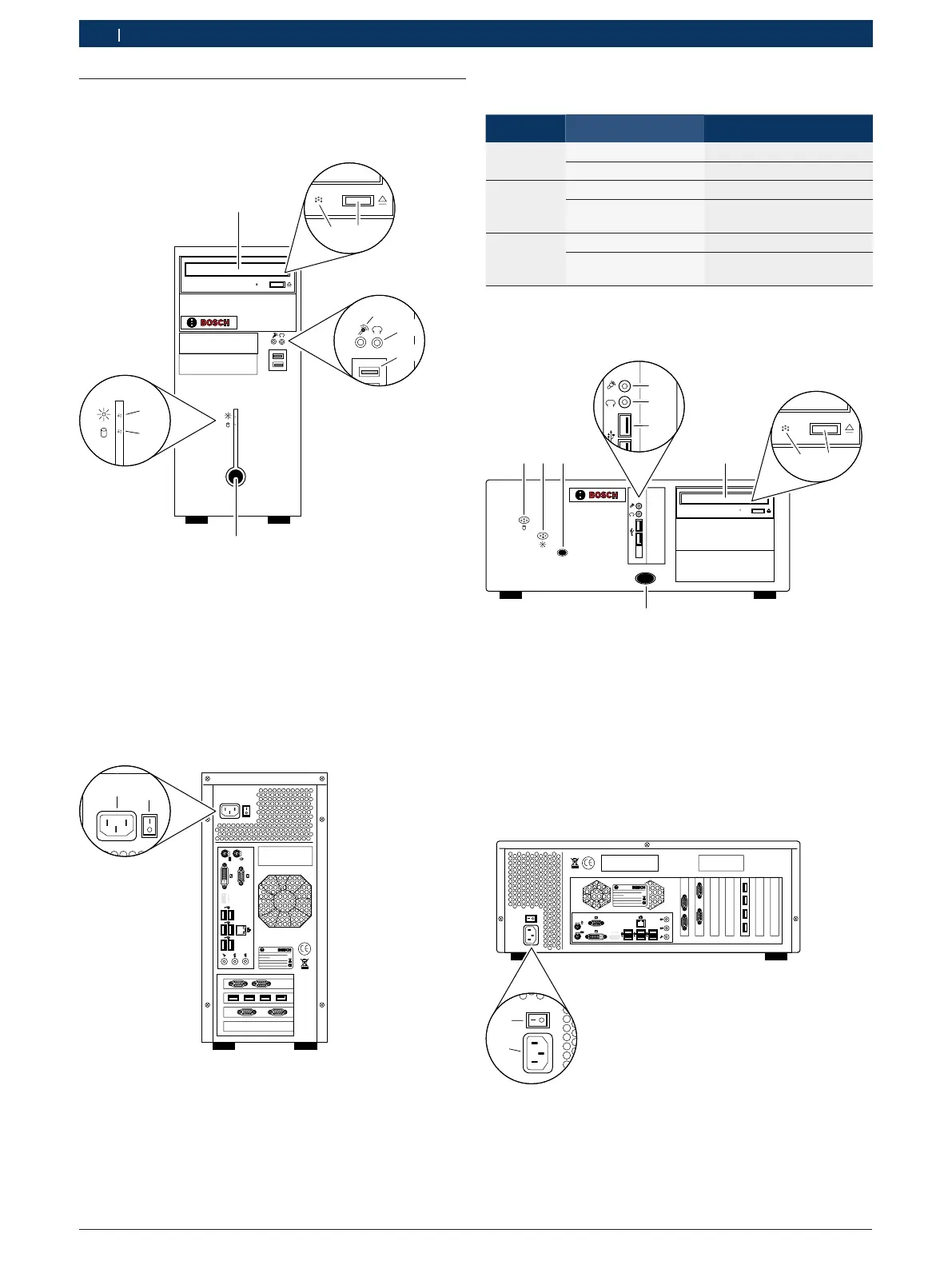

Fig. 1: Vista frontal
1 Unidad de DVD
2 LED de la unidad de DVD
3 Tecla de eyección
4 Conexión de micrófono
5 Conexión de auriculares
6 Puerto USB (USB 2.0)
7 LED encendido/apagado
8 LED acceso al disco duro
9 Tecla standby
459935-02_Ht
1
2
Fig. 2: Vista posterior
1 Conexión de red
2 Interruptor de encendido/apagado
Estado del LED
LED Indicador Estado
Encendido/
apagado
apagado PC no listo para funcionar
se enciende en verde PC listo para funcionar
Acceso al
disco duro
apagado Disco duro no activo
parpadea en verde Los datos se están leyen-
do o guardando
Unidad de
DVD
apagado Unidad de DVD no activa
parpadea en verde Los datos se están leyen-
do o grabando
3.6.2 Desktop
459935-03_Ht
1
2
3
4
5
6
8 9
10
7
Fig. 3: Vista frontal
1 LED acceso al disco duro
2 LED encendido/apagado
3 Tecla de reset
4 Conexión de micrófono
5 Conexión de auriculares
6 USB (USB 2.0)
7 Unidad de DVD
8 LED de la unidad de DVD
9 Tecla de eyección
10 Tecla standby
459935-04_Ht
1
2
Fig. 4: Vista posterior
1 Interruptor de encendido/apagado
2 Conexión de red
